공압 전선 피복 벗김기 0-30 mm 150 mm WPM-416

📅 2025-05-02 👁️ 1,768
  • 제품 모델: WPM-416

  • 명세서

    모델 번호: WPM-416
    길이: 150mm
    철사 직경: 0-30mm
    기압: 0.5-0.8MPa
    전압: 220V/50 Hz, 110V/60 Hz
    힘: 165-300KG
    무게: 50Kg
    크기: L615*W425*H375mm
  • 지금 문의하기

WPM-416은 외경 0에서 30 mm 케이블용 공압 피복 벗김기로, 최대 피복 벗김 길이는 150 mm이다. 공압 범위에서 최대 힘인 165-300 kgf를 내며, 0.5-0.8 MPa 공기압과 220 V/50 Hz 또는 110 V/60 Hz에서 작동한다.

30 mm에서는 시스가 두껍고 도체 다발이 무거우므로 칼날이 닫히기 전에 클램프가 케이블을 고정하지 않으면 케이블이 들려 절단이 중심에서 벗어난다. WPM-416은 클램핑과 절단을 위해 165-300 kgf 실린더 세트를 사용하며, 칼날 헤드는 615 × 425 × 375 mm 프레임에 장착되어 절단부 양측에서 케이블을 지지한다. 공기압은 가장 두꺼운 시스용으로 0.8 MPa까지 올리고 소구경 케이블에서는 낮출 수 있어, 하나의 기기가 10 mm 제어 케이블에서 30 mm 전력 케이블까지 커버한다.

416은 길이가 아니라 직경을 위한 선택이다. 30 mm 용량은 WPM-315와 330의 20 mm와 대비되지만 피복 벗김은 315와 동일한 150 mm이다. 20 mm 케이블에 긴 윈도가 필요하면 WPM-330이 330 mm를 제공하며, 케이블이 30 mm인 경우 416이 범위의 한계이고 피복 벗김은 150 mm로 유지된다.

주요 특징

1. 외경 0-30 mm 용량으로 WPM 공압 범위에서 가장 크다.

2. 0.5-0.8 MPa 라인 압력에서 165-300 kgf 칼날·클램핑 힘으로 시리즈 최대이다.

3. 최대 150 mm 피복 벗김에 칼날 헤드를 베이스 레일에 장착하고 절단 전 클램핑해 굵은 케이블이 들리지 않는다.

4. 30 mm 경질 시스용으로 작업 압력을 0.8 MPa까지 올리고 동일 칼날 세트로 얇은 절연에서는 낮춘다.

5. 615 × 425 × 375 mm 프레임에 50 kg으로 벤치에 맞는 크기이면서 300 kgf 인발에서도 안정적이다.

6. 220 V/50 Hz 또는 110 V/60 Hz 제어 구성, 칼날 깊이는 헤드 블록의 스톱 나사로 설정한다.

기술 사양

항목사양
모델WPM-416
기계 형식공압 전선 피복 벗김기
전선 직경0-30 mm
최대 피복 벗김 길이150 mm
공기압0.5-0.8 MPa
칼날 압력165-300 kgf
전압220 V/50 Hz, 110 V/60 Hz
외형 치수L615 × W425 × H375 mm
중량50 kg

모델 라인업 한눈에 보기

다섯 공압 전선 피복 벗김기는 동일한 작동 원리를 공유한다. 아래 표는 용량, 압력, 설치 면적의 차이를 정리한 것으로, 전선 범위에 맞는 크기를 선택하는 데 사용한다.

항목WPM-305WPM-310WPM-315WPM-330WPM-416
전선 직경 범위1-5 mm1-10 mm1-15 mm1-20 mm1-30 mm
피복 벗김 길이3-50 mm3-100 mm3-150 mm3-330 mm3-150 mm
실린더 보어Ø40Ø50Ø60Ø60Ø80
칼날 클램핑력31-37 kg49-115 kg84-196 kg84-196 kg165-300 kg
전원220 V220 V220 V220 V220 V
외형 치수 (L×W×H)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
본체 중량20 kg25 kg35 kg65 kg50 kg
포장목재 케이스, 표준 수출 포장

적용 분야

— 전력 분배: 압축 러그와 케이블 슈용으로 35-95 mm² 급전 케이블을 150 mm까지 피복 벗김.

— EV 및 충전 인프라: 압착 단자와 밀봉 커넥터용으로 25-50 mm² DC 케이블 가공.

— 발전기 및 UPS 조립: 외경 30 mm까지 경질 XLPE 시스를 갖는 중하중 배터리·인버터 케이블.

— 건설 현장 전원: CEE 플러그와 산업용 소켓용으로 H07RN-F 고무 케이블 피복 벗김.

— 케이블 어셈블리 업체: 조절기와 칼날 스톱을 재설정해 10-30 mm 케이블을 한 기기에서 혼합 처리.

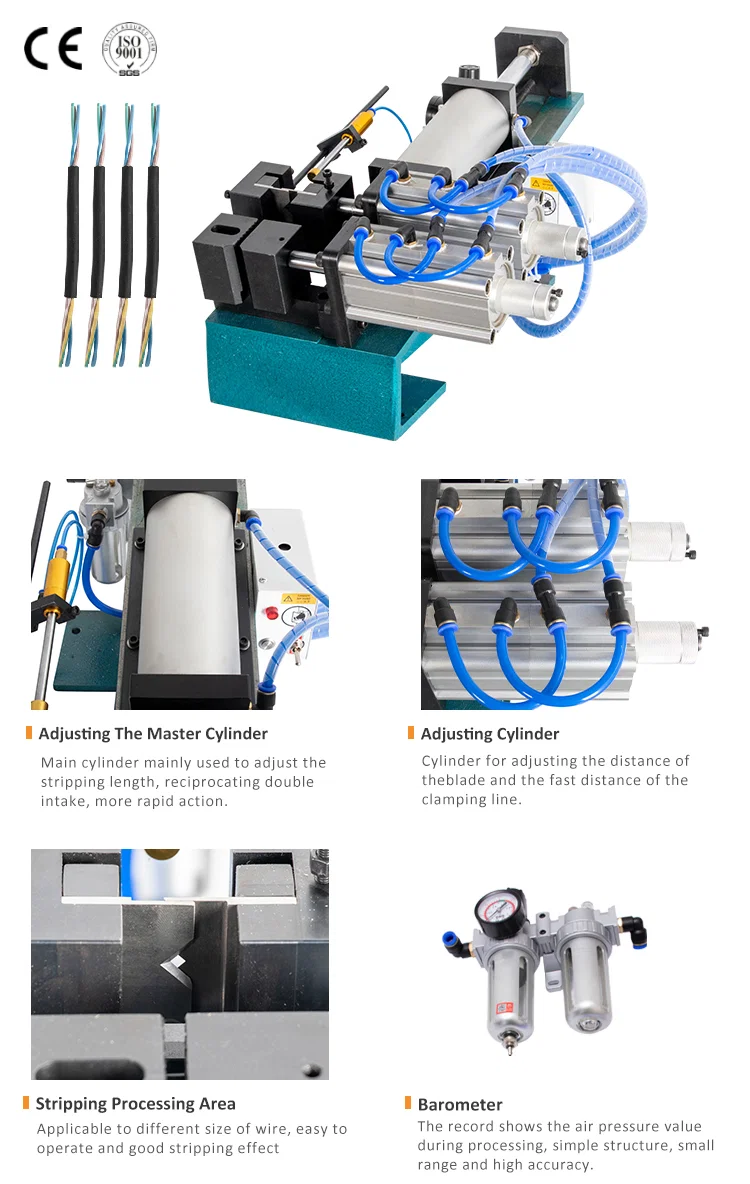

네 각도 상세와 피복 벗김 전선 샘플이 포함된 공압 피복 벗김기
