공압 전선 피복 벗김기 0-5 mm 50 mm WPM-305

📅 2025-05-02 👁️ 603
  • 제품 모델: WPM-305

  • 명세서

    모델 번호: WPM-305
    스트리핑 길이: 50mm
    와이어 직경: 0-5mm
    기압: 0.3-0.7MPa
    전압: 220V/50 Hz 또는 110V/60 Hz
    힘: 31-73kg
    무게: 20kg
    크기: L400 * W300 * H270mm
  • 지금 문의하기

WPM-305는 외경 0에서 5 mm 케이블용 탁상형 공압 전선 피복 벗김기로, 최대 피복 벗김 길이는 50 mm이다. 칼날 압력은 0.3-0.7 MPa 공기압에서 31-73 kgf이며, 제어 회로는 220 V/50 Hz 또는 110 V/60 Hz 전원에 맞춰 구성된다.

세경 케이블은 수작업 피복 벗김이 실패하는 영역이다. 깊게 설정된 칼날은 심선을 절단하고, 얕게 설정하면 도체에 절연이 남으며, 그 결함은 압착 스테이션에서야 드러난다. WPM-305는 칼날이 공기 실린더에 의해 폐합되고 깊이가 기계적 스토퍼로 고정되므로 릴 전체에서 절단이 반복 재현된다. 별도 실린더가 케이블을 클램핑하고 절단 후 슬러그를 인발하며, 2버튼 제어 박스로 양손을 비워 전선을 잡을 수 있다.

305는 WPM 공압 스트리퍼 중 최소 기종으로, 직경 0-5 mm와 50 mm 피복 벗김을 담당하며, WPM-310은 0-15 mm와 100 mm, WPM-315는 0-20 mm와 150 mm, WPM-416은 0-30 mm와 150 mm이다. 20 kg으로 그룹 내 풀프레임 모델 중 가장 가벼워, 한 대가 여러 벤치를 담당하는 환경에 유리하다. 20 mm 초과 케이블의 긴 시스 윈도는 이들 범위를 벗어나며, WPM-330도 20 mm 한도까지만 대응한다.

주요 특징

1. 외경 0-5 mm 범위와 최대 50 mm 피복 벗김 길이를 칼날 캐리지의 기계적 스토퍼로 설정한다.

2. 0.3-0.7 MPa 작동 압력으로 칼날에 31-73 kgf를 전달하며, 작업자가 아니라 시스에 맞춰 조절기로 설정한다.

3. 클램핑, 절단, 인발을 각각 별도 공기 실린더가 담당해 도체를 끌지 않고 슬러그를 제거한다.

4. 리드가 달린 2버튼 제어 박스로 사이클을 시작하며, 피복 벗김 중 작업자가 양손을 케이블에 유지한다.

5. 제어 회로가 220 V/50 Hz 또는 110 V/60 Hz 이중 전압 구성이어서 어느 단상 전원에서도 동일 기기로 운전한다.

6. 400 × 300 × 270 mm 프레임에 20 kg으로, 인발 행정 중에도 벤치에서 위치가 밀리지 않을 중량이다.

기술 사양

항목사양
모델WPM-305
기계 형식공압 전선 피복 벗김기
전선 직경0-5 mm
최대 피복 벗김 길이50 mm
공기압0.3-0.7 MPa
칼날 압력31-73 kgf
전압220 V/50 Hz, 110 V/60 Hz
외형 치수L400 × W300 × H270 mm
중량20 kg

모델 라인업 한눈에 보기

다섯 공압 전선 피복 벗김기는 동일한 작동 원리를 공유한다. 아래 표는 용량, 압력, 설치 면적의 차이를 정리한 것으로, 전선 범위에 맞는 크기를 선택하는 데 사용한다.

항목WPM-305WPM-310WPM-315WPM-330WPM-416
전선 직경 범위1-5 mm1-10 mm1-15 mm1-20 mm1-30 mm
피복 벗김 길이3-50 mm3-100 mm3-150 mm3-330 mm3-150 mm
실린더 보어Ø40Ø50Ø60Ø60Ø80
칼날 클램핑력31-37 kg49-115 kg84-196 kg84-196 kg165-300 kg
전원220 V220 V220 V220 V220 V
외형 치수 (L×W×H)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
본체 중량20 kg25 kg35 kg65 kg50 kg
포장목재 케이스, 표준 수출 포장

적용 분야

— 전자 조립: 주석 도금이나 압착 전 단단부를 벗기는 0.5-2.5 mm² 연결·기기 전선.

— 가전 배선: 외경 5 mm 이하 센서·팬·제어 리드를 단자 삽입용으로 8-20 mm 벗김.

— LED 및 조명 생산: 드라이버와 커넥터의 2-4 mm² 전원 리드를 심선 손상 없이 피복 제거.

— 계측 및 센서 케이블: 0.2 mm 심선에 흠 하나로 어셈블리가 폐기되는 세경 연선.

— 패널 작업장: 전자동 스트리퍼가 경제적이지 않은 소량 배치의 제어 전선 벤치 가공.

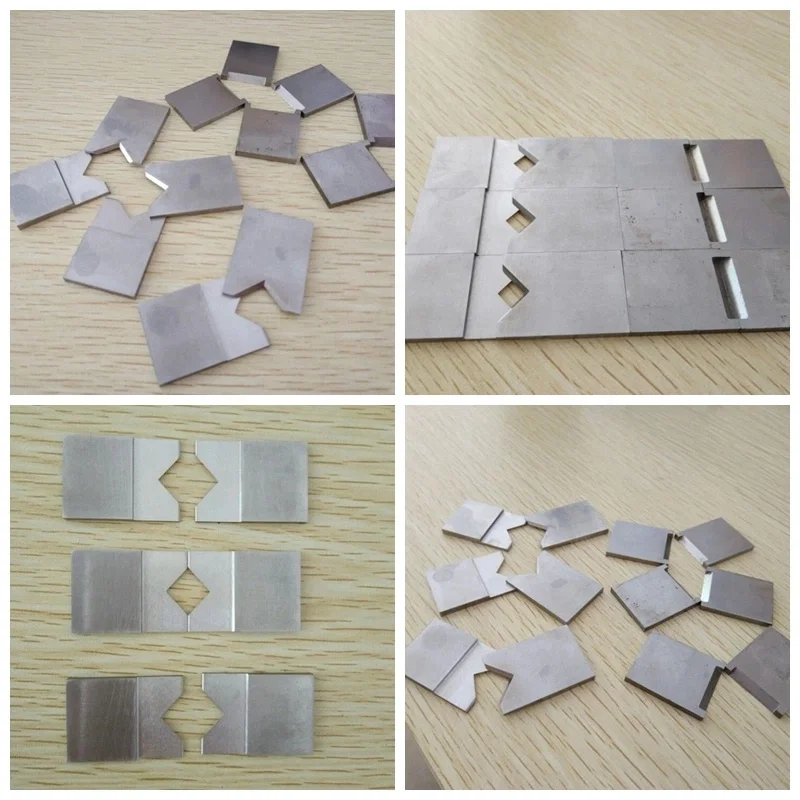

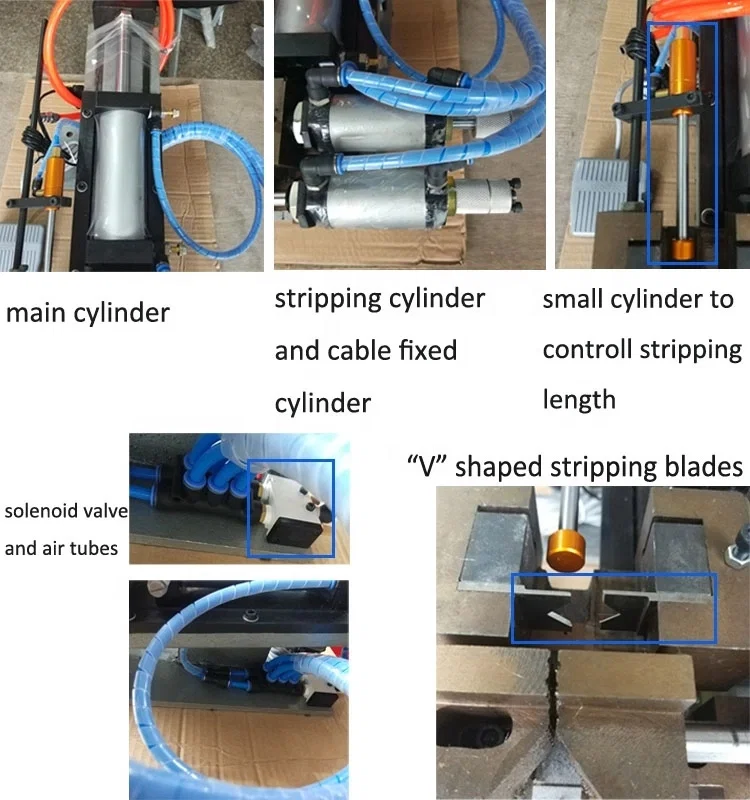

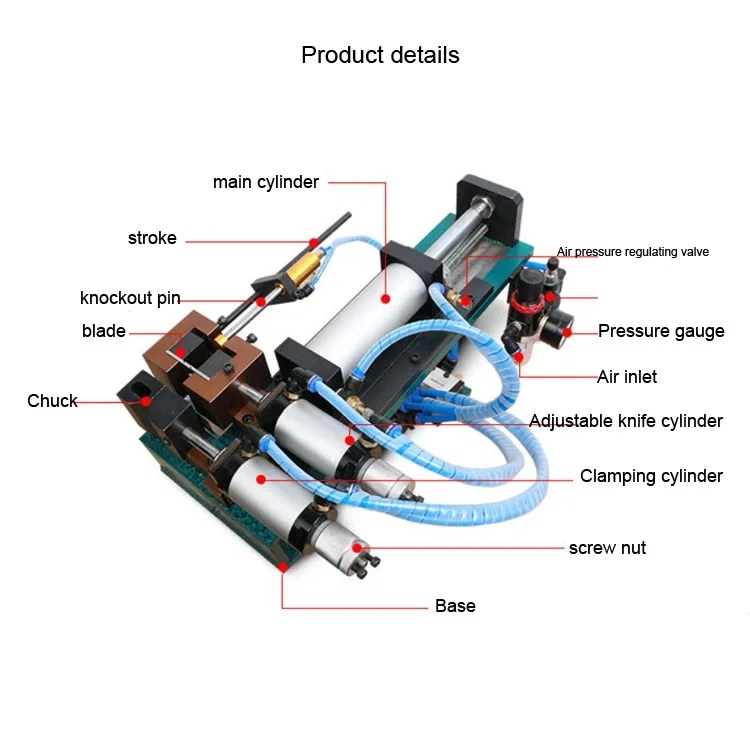

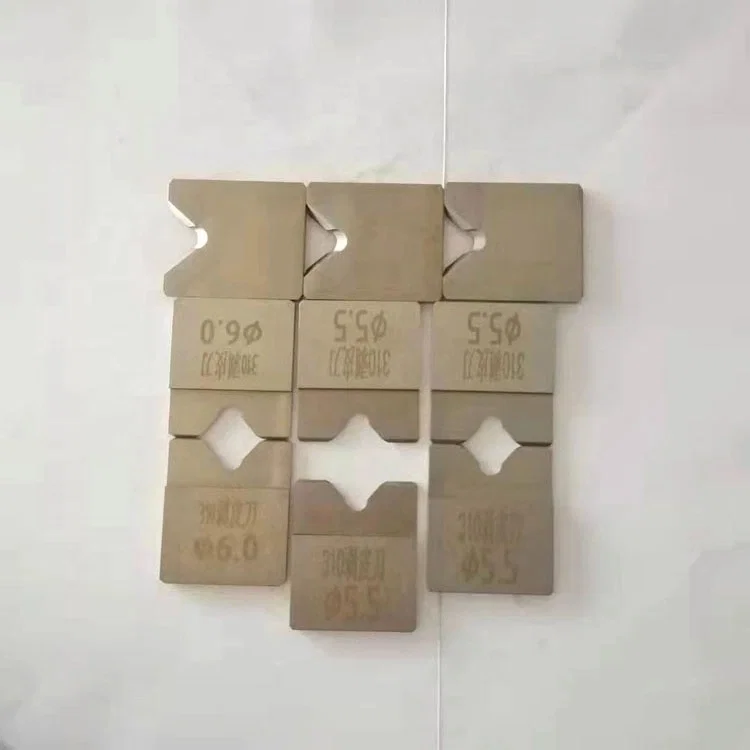

공압 피복 벗김기의 실린더, 척, 칼날을 표시한 도해메인 실린더, 솔레노이드 밸브, V형 칼날을 표시한 상세 사진V노치와 다이아몬드 형상 개구부가 있는 피복 벗김 칼날 플레이트6.0 및 5.5 mm 규격이 각인된 피복 벗김 칼날 플레이트
