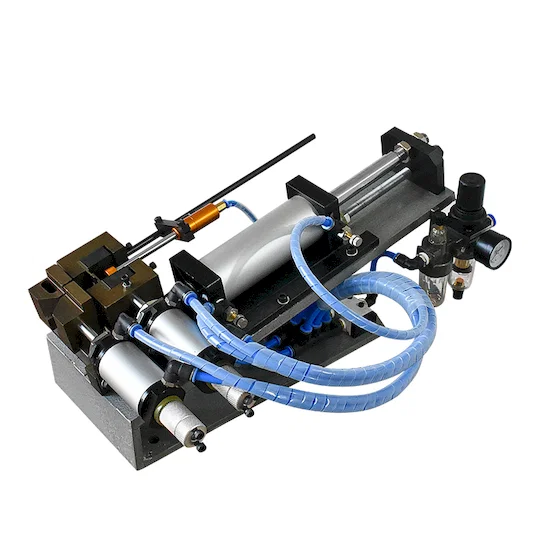

공압 전선 피복 벗김기 0-15 mm 100 mm WPM-310
공압 전선 피복 벗김기 0-15 mm 100 mm WPM-310 Thumb
Video Thumbnail

공압 전선 피복 벗김기 0-15 mm 100 mm WPM-310

📅 2025-05-02 👁️ 2,030
  • 제품 모델: WPM-310

  • 명세서

    모델 번호: WPM-310
    스트리핑 길이: 100mm
    철사 직경: 0-15mm
    기압: 0.35-0.75MPa
    전압: 220V/110V
    주파수: 50 Hz/60 Hz
    힘: 49-115kg
    무게: 25kg
    크기: L480*W330*H280mm
  • 지금 문의하기

WPM-310은 외경 0에서 15 mm 케이블용 탁상형 공압 피복 벗김기로, 최대 피복 벗김 길이는 100 mm이다. 0.35-0.75 MPa 공기압으로 칼날에 49-115 kgf를 전달하며, 220 V 또는 110 V, 50 또는 60 Hz 전원에 맞춰 제작된다.

8-15 mm 대역 케이블은 뻣뻣해 수공구로 작업하면 도체가 꼬이고 절연이 불균일하게 인발되며, 교대조가 끝날 무렵 작업자가 이를 체감한다. WPM-310은 대구경 실린더로 칼날을 폐합하고 별도 실린더군으로 클램핑과 인발을 수행하므로, 시스가 직각으로 절단되고 옆으로 박리되지 않고 축 방향으로 인발된다. 칼날 깊이는 칼날 블록의 스톱 나사로 설정하며, 가드를 분리하지 않고 프레임 전면에서 접근한다.

310은 0-5 mm에 50 mm 피복 벗김의 WPM-305와 0-20 mm에 150 mm 피복 벗김의 WPM-315 사이에 위치한다. 100 mm 행정은 외경 약 15 mm까지 케이블의 리드 준비를 커버하며, 25 kg 프레임은 305보다 5 kg 무겁고 315보다 40 kg 가벼워 벤치 간 이동이 가능하다. 15 mm를 초과하는 케이블은 315와 416이 각각 20 mm, 30 mm로 담당한다.

주요 특징

1. 외경 0-15 mm 용량과 하나의 칼날 세트로 최대 100 mm 피복 벗김 길이를 제공한다.

2. 0.35-0.75 MPa 공기압에서 49-115 kgf 칼날 압력으로, 0-5 mm WPM-305의 약 1.6배이다.

3. 클램핑, 절단, 인발 실린더가 분리되어 시스가 박리되지 않고 케이블 축 방향으로 인발된다.

4. 칼날 깊이를 전면 칼날 블록의 스톱 나사로 설정하며 가드 분리 없이 조정한다.

5. 수출용 벤치를 위한 220 V 또는 110 V, 50 또는 60 Hz 제어 구성, 밸브 매니폴드로 6 mm 공기 라인 연결.

6. 480 × 330 × 280 mm 점유 면적에 25 kg, 베이스는 상시 벤치 장착용으로 천공되어 있다.

기술 사양

항목사양
모델WPM-310
기계 형식공압 전선 피복 벗김기
전선 직경 범위0-15 mm
최대 피복 벗김 길이100 mm
공기압0.35-0.75 MPa
칼날 압력49-115 kgf
전압220 V / 110 V, 50/60 Hz
외형 치수L480 × W330 × H280 mm
중량25 kg

모델 라인업 한눈에 보기

다섯 공압 전선 피복 벗김기는 동일한 작동 원리를 공유한다. 아래 표는 용량, 압력, 설치 면적의 차이를 정리한 것으로, 전선 범위에 맞는 크기를 선택하는 데 사용한다.

항목WPM-305WPM-310WPM-315WPM-330WPM-416
전선 직경 범위1-5 mm1-10 mm1-15 mm1-20 mm1-30 mm
피복 벗김 길이3-50 mm3-100 mm3-150 mm3-330 mm3-150 mm
실린더 보어Ø40Ø50Ø60Ø60Ø80
칼날 클램핑력31-37 kg49-115 kg84-196 kg84-196 kg165-300 kg
전원220 V220 V220 V220 V220 V
외형 치수 (L×W×H)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
본체 중량20 kg25 kg35 kg65 kg50 kg
포장목재 케이스, 표준 수출 포장

적용 분야

— 산업용 하네스 생산: 4-10 mm² 전원·제어 심선을 러그와 페룰 장착용으로 30-100 mm 벗김.

— 엘리베이터 및 도어 시스템: 종단 전 직각이며 버가 없는 절단이 필요한 이동 케이블과 제어 리드.

— 태양광 및 인버터 조립: MC4와 나사 단자용으로 6-10 mm² DC 스트링을 피복 벗김.

— 펌프 및 모터 권선 작업장: 링 단자 압착 전 외경 15 mm 이하 인출 케이블 가공.

— 공작기계 제작: 최종 조립 중 벤치에서 캐비닛-기계 간 전원 케이블 피복 벗김.
