USB 및 Type-C 자동 납땜 기계 JW-USB501V11

5. 제품 장점
• 프리미엄 부품: 입증된 장기 신뢰성과 정밀 성능을 위해 최고급 대만산 부품으로 제작되었습니다.
• 지능형 진단 시스템: 단계별 문제 해결 안내가 포함된 고급 온보드 진단 기능을 통해 신속한 오류 식별 및 해결이 가능하여 가동 중단 시간을 최소화합니다.
• 모듈식 CNC 가공 구조: 정밀 CNC 가공된 모듈식 구조는 엄격한 공차, 구조적 강성 및 쉬운 유지보수 접근성을 보장합니다.
• 시간당 최대 2,300개의 생산 능력: 업계 최고 수준의 생산 처리량으로 까다로운 생산 일정을 충족하는 대량 생산이 가능합니다.
• 99% 검증된 수율: 99% 이상의 수율을 일관되게 달성 및 검증하여 폐기물을 최소화하고 제품 품질을 극대화합니다.
• 8-10년 장비 설계 수명: 견고한 엔지니어링과 프리미엄 소재로 8~10년의 장비 설계 수명을 제공하여 투자를 보호합니다.
• 광범위한 특허 포트폴리오: 핵심 자동화 및 납땜 기술 분야에서 100개 이상의 특허로 구성된 광범위한 포트폴리오를 기반으로 최첨단 성능과 혁신을 보장합니다.

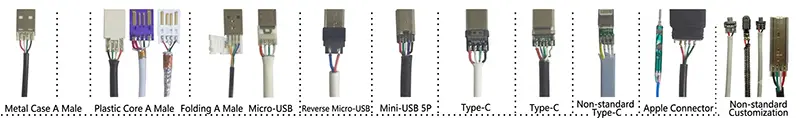

6. 호환 가능한 커넥터 유형
• USB-A 메탈 쉘 수컷
• USB-A 플라스틱 코어 수컷
• USB-A 폴디드 수컷
• Micro USB
• Micro USB (리버스)
• Mini USB 5핀
• USB Type-C
• USB Type-C (비표준)
• Apple Lightning
• 맞춤형 / 비표준 커넥터

7. 적용 작업 흐름
이 기계는 뛰어난 납땜 품질을 유지하면서 처리량을 극대화하도록 설계된 간소화된 반자동 작업 흐름을 따릅니다. 프로세스는 다음 단계로 구성됩니다:
1단계: 수동 적재
작업자가 커넥터를 정밀 고정 장치에 배치하여 자동화된 프로세스 순서를 위해 위치를 잡습니다.
2단계: 와이어 스트리핑
기계가 케이블의 외부 재킷을 지정된 정확한 길이로 높은 정밀도로 자동 제거합니다.
3단계: 절단
와이어가 필요한 정확한 길이로 절단되어 다운스트림 처리를 위한 치수 정확도를 보장합니다.
4단계: 피복 제거
내부 절연층이 조심스럽게 제거되어 도체 번들이 손상되지 않도록 노출됩니다.
5단계: 코어 스트리핑
개별 코어 와이어가 스트리핑되어 납땜 준비가 된 노출 도체를 드러냅니다.
6단계: 진동 공급
자동 진동 공급 시스템이 커넥터를 올바른 방향으로 납땜 스테이션에 전달합니다.
7단계: 자동 납땜
모든 접점의 정밀 납땜이 제어된 온도와 체류 시간으로 자동 수행되어 완벽한 접합부를 만듭니다.
8단계: 자동 하역
완제품이 고정 장치에서 자동으로 배출되어 품질 검사 및 포장 준비가 완료됩니다.

8. 일반적인 응용 분야
• 소비자 가전용 데이터 케이블 제조
• 소비자 가전 조립 및 OEM 생산
• 컴퓨터 주변 기기용 USB 커넥터 생산
• 자동차 와이어 하네스 제조
• 통신 장비 제조 및 조립
