자동 USB Type-C 케이블 납땜기 800-1200pcs/h JW-SD02
제품 모델: JW-SD02
명세서
전압: AC220V / 110V전원: 600W기압: 0.5-0.8 MPa생산성: 800-1200pcs/h치수: 800 * 600 * 1100 mm (L * W * H)장착: 지상온도 제어: 일정한 온도납땜 재료: 납땜 와이어납땜 각도: 90도- 지금 문의하기

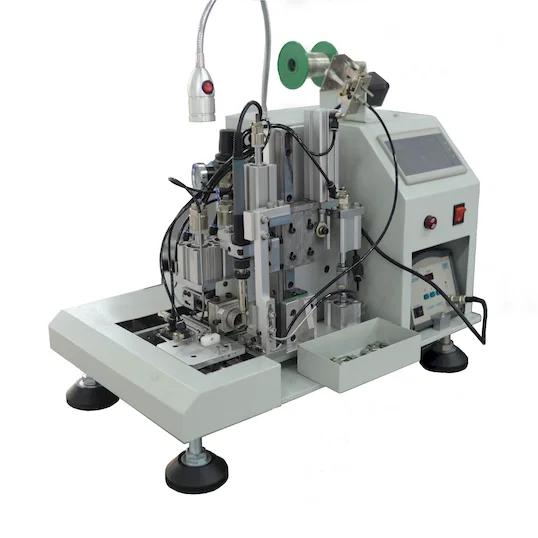

JW-SD02는 USB Type-C 케이블 어셈블리용 자동 납땜기이다. 케이블은 인덱싱 컨베이어의 픽스처 네스트에 장입되고, Type-C 커넥터는 진동 보울 피더가 방향을 잡아 공급하며, 접합은 90도 납땜 각도로 이루어진다. 생산량은 케이블 구조와 작업자 장입 속도에 따라 시간당 800-1200개이다.
Type-C 플러그를 손으로 납땜하려면 미세 도체를 정렬한 채 인두를 대야 하고 결과는 작업자 손에 좌우된다. JW-SD02에서는 보울 피더가 커넥터 방향을 잡고 픽스처에 클램프하며, 납땜 헤드가 0.5–0.8MPa 공압 스트로크로 90도 하강하고 컨트롤러가 팁 온도를 일정하게 유지한다. 600W 발열체는 AC 220V 또는 110V로 구동한다.
JW-SD02는 121 플랫폼의 Type-C 사양이다. WPM-121-MN, 121-MC, 121-IP는 같은 800–1200pcs/h, 600W, 0.5–0.8MPa 공기, 800×600×1100mm 프레임을 공유한다. 차이는 커넥터 툴링으로 각각 Mini USB, Micro USB, iPhone Lightning이다. 어느 모델을 지정할지는 처리량이 아니라 툴링이 결정한다.
1. 시간당 800–1200개 생산으로, 케이블 구조와 작업자의 픽스처 장입 속도에 따라 결정된다.
2. 90도 납땜 각도로 헤드가 0.5–0.8MPa 공압 스트로크로 하강해 픽스처에 고정된 커넥터에 접합한다.
3. 정온 제어가 운전 중 팁을 설정 온도로 유지하며, 600W 발열체를 AC 220V 또는 110V로 구동한다.
4. 별도 캐비닛의 진동 보울 피더가 Type-C 커넥터 방향을 정렬해 한 자세로 장입 스테이션에 공급한다.
5. 인덱싱 컨베이어가 픽스처 네스트를 납땜 헤드로 이송해 장입, 납땜, 배출을 연속 스테이션으로 분리한다.
6. 800×600×1100mm 프레임은 캐스터와 레벨링 풋으로 지지되어 바닥에서 이동 후 수평을 잡는다.
| 항목 | 사양 |
|---|---|
| 모델 | JW-SD02 |
| 기계 형식 | 자동 USB Type-C 케이블 납땜기 |
| 전압 | AC220V/110V |
| 출력 | 600W |
| 공기압 | 0.5–0.8MPA |
| 처리 능력 | 800–1200pcs/h |
| 외형 치수 | 800 × 600 × 1100mm (L × W × H) |
| 설치 | 바닥 이동식 |
| 온도 제어 방식 | 정온 |
| 납땜 재료 | 납땜 와이어 |
| 납땜 각도 | 90도 |
— USB Type-C 케이블 어셈블리 업체: 휴대폰·태블릿·노트북용 충전 및 데이터 케이블 생산.
— 소비자 전자 액세서리 제조: 다심 충전 케이블에 Type-C 플러그 단말.
— OEM 하네스 업체: Type-C to Type-A, Type-C to Lightning, Type-C to 오디오 어댑터 제작.
— 전자 수탁 생산: 고객 길이와 재킷 색상에 맞춰 Type-C 리드를 배치 생산.
— 애프터마켓 케이블 브랜드: 브레이드·TPU 재킷 Type-C 케이블을 계수 생산.
