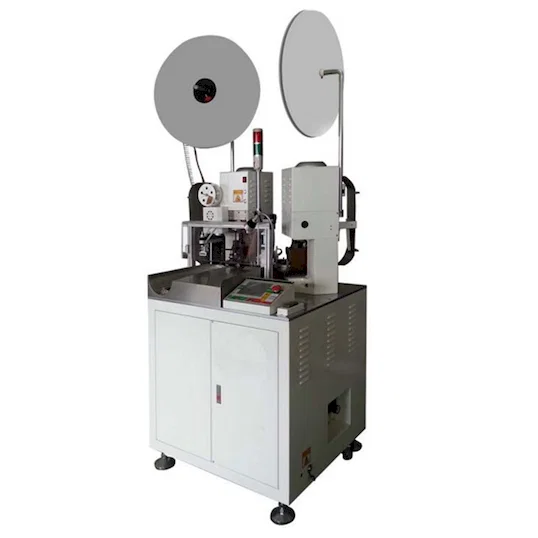

WPM-006S는 절단, 피복 벗김, 연선 주석 도금, 압착, 열수축 튜브 삽입을 하나의 순서로 수행한다. 한쪽 단부는 연선 후 주석 도금되고 다른 쪽에는 단자가 압착되며, 리드가 배출되기 전에 압착부 위로 열수축 튜브가 삽입된다.
연선, 주석 도금, 압착, 튜브 배치는 통상 네 개의 분리 공정이며 사이마다 취급이 필요하다. 이 기종에서는 리드가 절단기에서 배출까지 같은 이송 클램프에 유지되므로 한 번만 취급되고, 튜브도 조립 작업대가 아닌 기기에서 장착된다.
플랫폼은 wpm-068과 공유하여 AWG24-AWG12 범위, 75-9999mm 절단 길이, 시간당 1800-2200개가 같고 연선 주석 도금 스테이션이 추가된다. 접합부를 열수축 튜브 대신 고무 방수 씰로 밀봉하는 경우 WPM-078H가 대응 기종이다.
주요 특징
1. 5공정 사이클: 절단, 피복 벗김, 연선 주석 도금, 압착, 열수축 튜브 삽입.
2. 연선 주석 도금 스테이션이 별도 솔더 포트 없이 자유단을 납땜 가능 상태로 만든다.
3. 열수축 튜브를 같은 사이클 안에서 압착부 위로 삽입한다.
4. 전선 범위 AWG24-AWG12, 처리 능력 1800-2200 pcs/h.
5. 2.0T 프레스, 벗김 길이 0-8mm, 절단 길이 75-9999mm.
6. 공기 공급 5-6 kgf, 프레임 1800 x 800 x 1860mm, 중량 약 600kg.
기술 사양
| 항목 | 사양 |
|---|
| 모델 | WPM-006S |
|---|
| 전원 | AC220V / 50-60Hz |
|---|
| 처리 능력 | 1800-2200 pcs/h |
|---|
| 기능 | 절단, 벗김, 연선 도금, 압착, 열수축 튜브 삽입 |
|---|
| 전선 범위 | AWG24 - AWG12 |
|---|
| 절단 길이 | 75-9999mm (맞춤 제작) |
|---|
| 절단 정밀도 | 0.5mm + 절단 길이 x 0.2% |
|---|
| 벗김 길이 | 0-8mm |
|---|
| 압착력 | 2.0T |
|---|
| 공기압 | 5-6 kgf |
|---|
| 외형 치수 | 1800 x 800 x 1860mm |
|---|
| 중량 | 약 600kg |
|---|
적용 분야
— 한쪽은 PCB·단자대용 주석 도금 단부, 다른 쪽은 열수축 튜브를 씌운 압착 단자를 갖춘 가전 리드.
— 조명·변압기 하네스: 주석 도금 심선단과 슬리브를 씌운 압착 커넥터.
— 자동차 서브 하네스: 접합용 주석 도금 단부와 반대쪽 밀봉 튜브 압착 단자.
— 전원 출력 리드: AWG16-AWG12 전선의 양단을 한 번에 도금·압착한다.
— 모터 리드: 단자대용 주석 도금 단부와 열수축을 적용한 압착 링 단자.
