자동 2선 3점 압착기 AWG28-16 WPM-038F
자동 2선 3점 압착기 AWG28-16 WPM-038F Thumb 자동 2선 3점 압착기 AWG28-16 WPM-038F Thumb
Video Thumbnail

자동 2선 3점 압착기 AWG28-16 WPM-038F

📅 2025-05-02 👁️ 1,196
  • 제품 모델: WPM-038F

  • 명세서

    모델 번호: WPM-038F
    전원: AC220V / 50/60 Hz
    용량: 4000pcs/h (L=150mm)
    와이어 범위: AWG28#-AWG16# (사용자 정의 가능)
    절단 길이: 65-9999mm (사용자 정의 가능)
    절단 정확도: 0.5mm+절단 길이x0.2%
    스트리핑 길이: 0.5-8mm (사용자 정의 가능)
    압착력: 2.0T
    압착 스트로크: 30mm (40mm 선택 사항)
    어플리케이터 범위: OTP 어플리케이터, 유럽 어플리케이터, 한국 어플리케이터
    기압: 5-6kgf
    크기: 1090*1000*1980mm
    무게: 390kg
  • 지금 문의하기

WPM-038F는 별도 릴에서 두 전선을 나란히 공급해 정척으로 절단하고 단부를 벗긴 뒤 한 사이클에서 단자 3개를 압착한다. 양쪽 자유단에 각 1개, 두 전선이 만나는 공통단에 1개를 압착하며, 중앙 헤드는 공통단을 닫고 양측 헤드는 분리단을 처리한다.

통상 별도 공정으로 절단, 벗김, 압착한 뒤 결합하던 2심 리드를 하나의 부품으로 생산한다. 두 전선이 이송 클램프에서 평행을 유지하므로 전선 간 피치가 기기로 설정되고 공통단 단자가 한 스트로크로 두 도체를 함께 잡는다.

절단 길이 150 mm 기준 시간당 4000개를 생산하며 전선 범위는 AWG28-AWG16, 절단 길이는 65mm부터이다. 압착 스트로크는 표준 30mm, 옵션 40mm이며 OTP, 유럽형, 한국형 애플리케이터를 헤드에 장착할 수 있다.

주요 특징

1. 두 전선을 병렬로 처리하며 사이클당 압착 위치 3개로 분리단 2개와 공통단 1개를 압착한다.

2. 절단 길이 150 mm 기준 시간당 4000개 처리.

3. 전선 범위 AWG28-AWG16, 맞춤 제작 가능, 절단 길이 65-9999mm.

4. 스트로크 30mm의 독립 압착 헤드 3개, 옵션 40mm.

5. 압착 스테이션에 OTP, 유럽형, 한국형 애플리케이터를 사용할 수 있다.

6. 5-6 kgf 공기에서 2.0T 압착력, PLC 터치스크린 제어, 프레임 1090 x 1000 x 1980mm, 390kg.

기술 사양

항목사양
모델WPM-038F
전원AC220V / 50-60Hz
기능2선 절단, 피복 벗김, 3단 압착
처리 능력4000 pcs/h (L=150mm)
전선 범위AWG28 - AWG16 (맞춤 제작)
절단 길이65-9999mm (맞춤 제작)
절단 정밀도0.5mm + 절단 길이 x 0.2%
벗김 길이0.5-8mm (맞춤 제작)
압착력2.0T
압착 스트로크30mm (40mm 옵션)
애플리케이터OTP, 유럽형, 한국형
공기압5-6 kgf
외형 치수1090 x 1000 x 1980mm
중량390kg

적용 분야

— 배터리 케이블 쌍: 공통단에 링 단자를 적용한 적·흑색 AWG16-AWG20 2심 리드.

— 모터·히터용 가전 2심 리드: 한쪽에서 두 전선이 합쳐져 링 단자로 마감된다.

— 조명·전원 코드: 공통단 단자 1개와 자유단 단자 2개를 갖춘 2심 리드.

— 세 압착 위치 모두에 포크 단자를 적용한 제어반 이중 전원.

— 쌍의 양단에 링 단자를 적용한 자동차 2심 런.

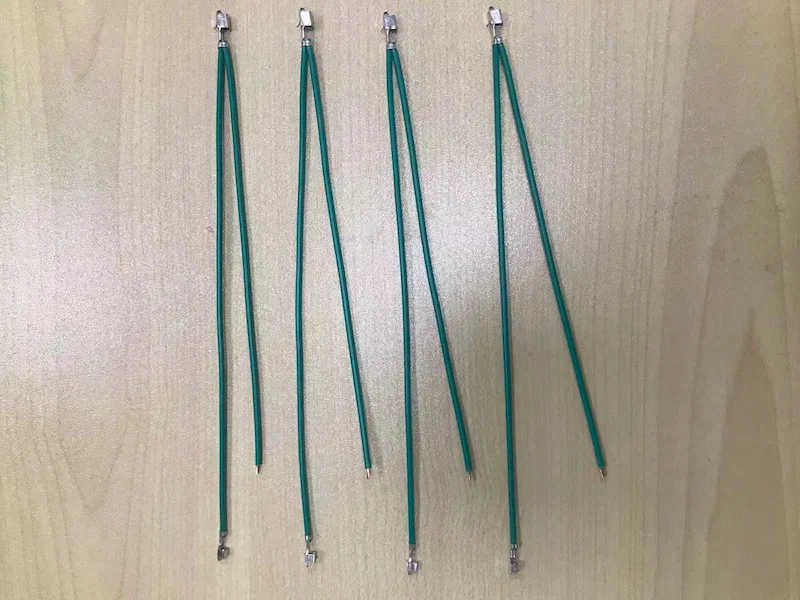

Four green wires with crimped ring terminals at both ends on a wooden table
