WPM-8683은 완성 전원 코드와 코드셋용 벤치 시험기이다. 극성 불량(크로스, 단락, 개방, 위치 이탈)을 검출하고 2-200 MΩ 범위의 6단계 절연 저항을 측정하며, 내부 1계통과 외부 1계통으로 구성된 0-5KV, 500VA 출력 2계통으로 내전압 시험을 수행한다. 시험 타이머는 0.1-99.9 s, 최소 측정 시간은 0.3 s이고, 와이어 감도는 10pF 이상이며, 50-60HZ 전원에서 220VAC 12A를 소비한다.
배선이 잘못된 코드는 통상 도통 부저 시험을 통과한다. 구리는 연결되어 있고 위치만 틀렸기 때문이며, 플러그를 반대 방향으로 꽂거나 절연에 전압이 걸릴 때에야 불량이 드러난다. 이 시험기는 동일 시료에 대해 극성, 절연 저항, 내전압을 하나의 시퀀스로 진행하고, 누설 트립은 전면 로터리 스위치에서 0.5, 1.0, 2.0, 3.0, 5.0, 10mA 단계로 설정하므로 설정 한도를 넘는 누설이 있는 코드는 합격 처리되지 않는다. 불량이 검출되면 결함 절단 출력이 해당 코드를 절단해 양품 박스로 되돌아가지 못하게 하고, 음성·점등 경보와 함께 패널에 집계가 유지된다.
같은 라인의 8681은 내전압 출력과 절연 저항 측정이 없는 256포인트 도통 시험기이다. 완성품이 전원 코드이고 시험 규격이 전수 내전압 및 절연 저항 합격 판정을 요구할 때 8683을 선택하며, 대상이 다점 하네스이고 256개 포인트 중 어느 지점이 간헐 불량인지 판별해야 할 때 8681을 선택한다. 두 기기는 같은 업무를 두고 경쟁하지 않고 한 라인에서 직렬로 운용된다.
주요 특징
1. 0-5KV, 500VA 내전압 출력 2계통(내부 1, 외부 1)을 갖추고 각각 전 범위에서 조정한다.
2. 누설 전류 트립을 전면 로터리 스위치에서 0.5, 1.0, 2.0, 3.0, 5.0, 10mA로 선택한다.
3. 절연 저항 범위는 2, 7, 20, 50, 100, 200 MΩ이며 전용 가동 코일 계기로 판독한다.
4. 극성 검출 항목은 크로스, 단락, 개방, 위치 이탈이며 패널 상단 LED 매트릭스에 표시한다.
5. 시험 타이머 0.1-99.9 s, 최소 측정 시간 0.3 s, 와이어 감도 10pF 이상.
6. 불량 처리로 결함 절단, 음성·점등 경보, 자동 인쇄·배출·집계를 조합하고 누설, 단락, 과열 보호를 내장한다.
기술 사양
| 항목 | 사양 |
|---|
| 모델 | WPM-8683 |
|---|
| 기기 형식 | 내전압 출력을 갖춘 전원 코드 하네스 자동 시험기 |
|---|
| 극성 시험 | 크로스, 단락, 개방, 위치 이탈 |
|---|
| 누설 전류 설정 범위 | 0.5, 1.0, 2.0, 3.0, 5.0, 10mA |
|---|
| 내부 내전압 출력 | 0-5KV (500VA) 조정 가능 |
|---|
| 외부 내전압 출력 | 0-5KV (500VA) 조정 가능 |
|---|
| 동작 전압 | 220VAC 12A 50-60 HZ |
|---|
| 절연 저항 범위 | 2, 7, 20, 50, 100, 200 MΩ |
|---|
| 타이머 범위 | 0.1-99.9/S |
|---|
| 최소 측정 시간 | 0.3S |
|---|
| 와이어 감도 | >10pF |
|---|
| 기압 | <4 kgf/cm² |
|---|
| 외형 치수 | 730*530*500 mm |
|---|
| 중량 | 80 KG |
|---|
| 안전 기능 | 누설, 단락, 과열 보호 |
|---|
| 부가 기능 | 자동 인쇄·배출, 집계, 결함 절단, 음성·점등 경보 |
|---|
적용 분야

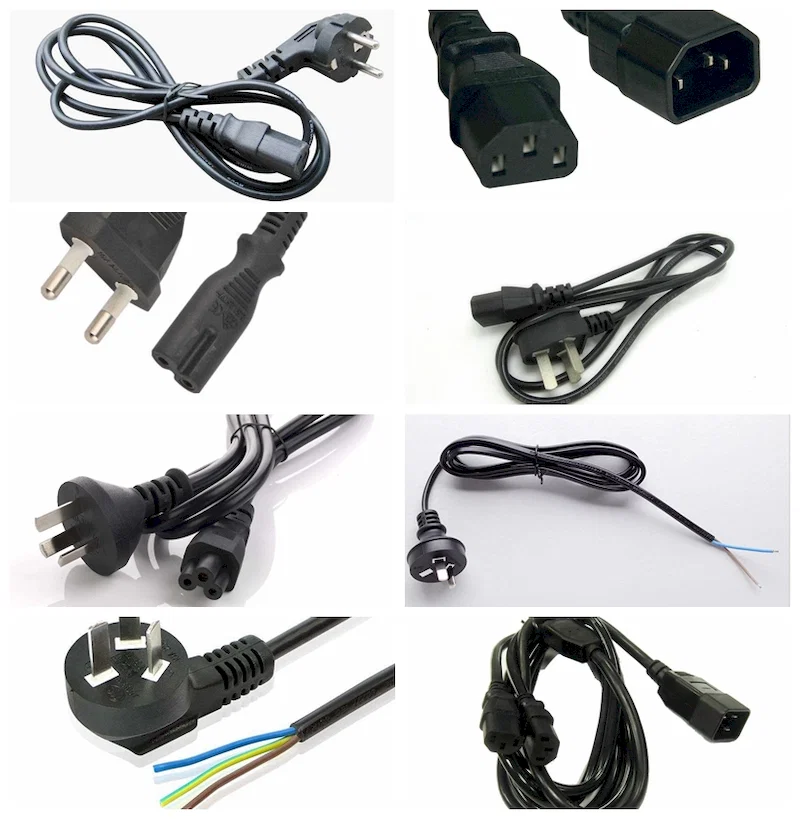

— 전원 코드셋: 포장 전에 성형 2핀·3핀 전원 코드를 전수 극성 및 내전압 시험한다.
— 가전 배선: 전원 플러그가 달린 히터, 모터, 압축기 하네스의 절연 저항을 시험한다.
— 연장 리드선·멀티 콘센트: 활선, 중성선, 접지의 도통과 조립된 리드선의 내전압을 시험한다.
— 등기구 조립: 성형 플러그가 달린 코드셋을 포장 전에 위치 이탈과 절연 항목으로 검사한다.
— 전동 공구 리드선: 플러그 성형 후 내전압 시험을 하고, 불량 시료는 결함 절단 출력으로 배치에서 분리한다.
