휴대용 압착 단면 분석기 0.13~6.00mm² 절단 범위 WPM-SES

Ergonomic and High-Speed Crimp Cross-Section Analysis System으로 우수한 크림프 품질 보장

소개:

안으로 오늘날의 제조 환경, 와이어 하네스 크림프의 신뢰성 연결은 수많은 사람들의 성능과 안전에 가장 중요합니다. 제품. Advanced Crimp 단면 분석 시스템을 소개합니다. 역량을 강화하도록 설계된 포괄적이고 사용자 친화적인 솔루션 신속하고 정확한 품질 관리를 가진 제조업체. 이 시스템은 효율적인 시료 전처리, 고해상도 이미징, 정확한 분석을 통해 크림프 품질에 대한 중요한 통찰력을 제공합니다. 와이어 하네스의 장기적인 무결성을 보장합니다. 보낸 사람 자동차 및 항공 우주에서 전자 제품 및 그 너머에 이르기까지 이 시스템은 귀하의 것입니다. 최고 수준의 크림프를 유지하기 위한 필수 도구 종결 우수성.

주요 특징 및 이점: 속도, 정밀도 및 사용자 중심 설계

이 크림프 단면 분석 시스템은 꼼꼼하게 설계되었습니다. 첨단 기술과 실용적인 디자인을 결합한 솔루션, 품질 관리를 간소화하도록 설계된 일련의 기능 제공 비교할 수 없는 정확성을 처리하고 제공합니다.

• 신속한 시료 준비를 위한 통합 절단 및 분쇄: 시스템의 중심 에는 통합 절단 및 분쇄 모듈이 있습니다. 이 고급 장치는 두 가지 중요한 시료 전처리 단계를 모두 수행합니다. 단일하고 원활한 작동으로 작업 흐름을 크게 가속화하고 일관되고 고품질의 단면을 보장합니다. 이것은 통합되었습니다 이 접근 방식은 수동 처리 및 잠재적 오류를 최소화하여 더 많은 것을 초래합니다. 신뢰할 수 있는 분석.

• 고속 분석: 5분 이내에 결과 도출: 제조에서는 시간이 가장 중요합니다. 이 시스템은 빠른 처리량을 위해 설계되었으며, 단일 터미널 단면의 전체 처리 및 분석을 5분 이내에 완료할 수 있습니다. 이 탁월한 속도는 효율성을 크게 향상시킵니다. 품질 검사 프로세스로 더 빠른 피드백, 더 빠른 문제 해결 가능 해상도 및 생산 능력 증가.

• 사용자 편의를 위한 인체공학적 및 모듈식 설계: 작업자의 편안함과 사용 편의성은 이 시스템 설계의 핵심 고려 사항입니다. 인체공학적 설계는 사용자의 피로를 최소화하며, 모듈식 조합으로 구성 요소에 쉽게 접근하고 유지 관리할 수 있습니다. 이 사용자 중심 접근 방식은 보다 원활하고 효율적인 작업 흐름을 보장하고 다음을 줄입니다. 작업자 교육 시간.

• 타의 추종을 불허하는 선명도를 위한 일본 수입 고화질 이미지 획득 시스템: 일본에서 수입한 고화질 이미지 획득 시스템으로 탁월한 이미지 품질을 경험하십시오. 이 시스템은 선명하고 상세한 단면 이미지를 캡처하여 다음을 가능하게 합니다. 가장 복잡한 크림프도 정확하게 측정하고 분석할 수 있습니다. 구조. 뛰어난 이미지 선명도로 정확한 평가가 가능합니다. 신뢰할 수 있는 품질 평가를 보장하는 중요한 크림프 매개변수.

• 3D 이미징 기능을 갖춘 고성능 현미경: 이 시스템은 초고화질 이미징을 제공할 뿐만 아니라 직립 3차원 공간 이미지를 생성하는 고성능 현미경을 통합합니다. 이 고급 기능은 넓은 시야각으로 강력한 입체 감각과 선명한 이미징을 제공합니다. 이 3D 관점은 크림프 구조의 시각적 분석을 향상시킵니다. 크림프 품질에 대한 보다 포괄적인 이해를 제공합니다.

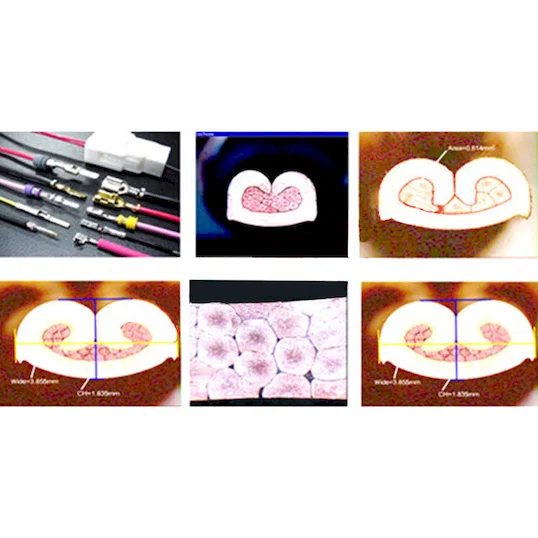

• 전문 소프트웨어를 통한 정확한 측정 및 면적 계산: 특수 소프트웨어가 장착된 이 시스템을 사용하면 길이와 면적을 간단하고 정확하게 측정할 수 있습니다. 직관적인 소프트웨어 인터페이스는 정확한 정량 분석을 용이하게 합니다. 크림프 파라미터 분석을 통해 품질에 대한 객관적인 데이터 제공 평가 및 프로세스 최적화. 이 정밀한 측정 기능은 일관되고 신뢰할 수 있는 품질 관리를 보장합니다.

• 일본 Mitsubishi PLC로 구동되는 견고한 제어 시스템: 시스템 자동화 및 제어의 핵심에는 신뢰할 수 있는 일본 Mitsubishi PLC 컨트롤러(SBL)가 있습니다. 업계를 선도하는 이 컨트롤러는 안정적이고 정밀한 작동을 보장합니다. 모든 시스템 모듈의 전반적인 정확도에 기여하고 분석 프로세스의 신뢰성.

• 다양한 모듈 절단 범위와 다용도성을 위한 조정 가능한 속도: 이 시스템은 0.13 - 6.00mm2의 모듈 절단 범위를 제공하여 하네스 제조에 일반적으로 사용되는 다양한 와이어 크기를 수용합니다. 또한 수입 독일 모터로 구동되는 조정 가능한 회전 및 분쇄 속도(2800rpm)를 통해 다양한 재료 및 터미널 유형에 대한 최적화된 시료 준비를 수행할 수 있습니다. 2mm/sec의 절단 속도로 효율적인 시료 처리가 가능합니다.

• 깨끗하고 내구성 있는 절단을 위한 독일산 수입 정밀 절단 휠: 절단 모듈은 독일에서 수입한 고품질 절단 휠(내경 21.7mm, OD 105mm, 두께 0.5mm)을 사용합니다. 이 섬세하고 내구성 있는 칼날은 깨끗하고 정밀한 절단을 보장하여 변형을 최소화하고 정확한 측정을 위해 단자 단면의 무결성 보존 분석.

• 최적화된 샘플 포지셔닝을 위한 정밀한 Z축 튜닝 및 X축 이동: 0.00-5.00mm의 Z축 미세 튜닝 범위와 일본 Panasonic 서보 모터로 구동되는 X축 이동으로 샘플 포지셔닝을 미세 조정합니다. 이러한 정밀한 조정은 두 가지 모두에 대한 최적의 시료 정렬을 보장합니다. 절단/연삭 및 이미징으로 일관되고 정확한 결과.

• 표면 투명도 향상을 위한 Eclipse 부분 전기분해: 까다로운 시료의 경우, 이 시스템은 최대 6mm2의 영역을 처리할 수 있는 Eclipse 부분 전기분해 기능을 통합하고 있으며, 5초에서 30초까지 전기분해 시간을 조정할 수 있습니다.. 이 기능은 단면의 표면 선명도를 향상시켜 이미지 품질과 분석 정확도를 향상시킵니다.

• 다양한 배율 및 관찰 범위: 광학 시스템은 광범위한 배율 옵션(Amplify 및 Tooth Pitch 모두에 대해 0.5 스턱 위치 이동 기술을 사용하여 0.75x - 5.0x)을 제공하여 다양한 배율에서 압착 특징을 자세히 관찰할 수 있습니다. 관찰 범위는 1.2 - 8.2mm(X축 방향)에 걸쳐 있어 크림프 단면을 종합적으로 볼 수 있습니다.

• 조정 가능한 초고휘도 LED 조명 및 XYZ 모바일 플랫폼: 강도를 무한히 제어할 수 있는 초고휘도 백색 LED 광원으로 최적의 시청 조건을 달성 합니다 . 미세 조정(범위 +/- 6mm)이 가능한 통합 XYZ축 모바일 플랫폼을 통해 단면 내의 다양한 영역을 3차원으로 정밀하게 배치하고 검사할 수 있습니다.

• 포괄적인 분석 소프트웨어 및 데이터 기록: 이 시스템은 Section-ms 소프트웨어와 함께 번들로 제공되며 이미지 캡처 및 분석을 위해 3메가픽셀 카메라와 USB 2.0 연결을 갖춘 일본 산업용 HD 비디오 시스템을 활용 합니다 . 이 통합 소프트웨어 제품군은 자동차, 가전 제품 및 IT와 같은 까다로운 산업에서 사용하도록 인증된 압축 비율을 위한 향상된 측정 도구를 포함하여 다양한 측정 도구를 제공합니다.

기술 사양:

특징	사양
제어 시스템	일본 미쓰비시 PLC 컨트롤러 - SBL
모듈 절단 범위	0.13 ~ 6.00mm2
회전 속도(절단 및 연삭)	2800 rpm (독일에서 수입된 모터)
절단 속도	2mm/초
컷 휠	내경 : 21.7 mm, OD : 105 mm, 두께 : 0.5 mm (독일 수입)
모듈 분쇄 속도	2800 rpm (독일에서 수입된 모터)
Z축 튜닝 범위	0.00 ~ 5.00 밀리미터
사포 OD	100의 mm
X축 이동	일본 Panasonic 서보 모터
Eclipse 전기분해 영역	최대 6mm2
전기분해 시간	5 ~ 30초
사진 수집	고품질, 저왜곡 광학 기기(10x 접안렌즈 포함)
다중 증폭	0.75배, 1배, 1.5배, 2.0배, 2.5배, 3.0배, 3.5배, 4.0배, 4.5배, 5.0배(0.5 고정 위치 이동 기술)
치아 피치 다중	0.75배, 1배, 1.5배, 2.0배, 2.5배, 3.0배, 3.5배, 4.0배, 4.5배, 5.0배(0.5 고정 위치 이동 기술)
WPM-SES 휴대용 압착 단면 분석기는 무엇에 사용됩니까? WPM-SES는 와이어 하네스 및 케이블 제조에서 정밀한 압착 단면 분석을 위해 설계된 고속 휴대용 분석기입니다. 0.13~6.00mm² 범위의 전선 단자를 대상으로 압착 치수를 측정하고 검증하여 전기적 신뢰성과 기계적 강도를 보장하기 위한 품질 관리에 사용됩니다. WPM-SES 분석기의 주요 기술적 특징은 무엇입니까? WPM-SES는 신뢰할 수 있는 제어를 위한 고성능 미쓰비시 PLC, 일관된 작동을 위한 정밀 독일 모터, 상세 검사를 위한 10배 광학 기기, 빠르고 깨끗한 시료 준비를 위한 2800rpm 절단 속도를 특징으로 합니다. 이러한 조합은 압착 높이, 너비 및 단면적의 정확하고 반복 가능한 분석을 보장합니다. WPM-SES는 와이어 하네스 품질 관리를 어떻게 개선합니까? 신속한 현장 단면 분석을 제공함으로써, WPM-SES는 압착 부족, 과도 압착 또는 부적절한 전선 배치와 같은 압착 결함을 즉시 감지할 수 있게 합니다. 이를 통해 실시간 공정 조정이 가능하며, 폐기물과 재작업을 줄이고 모든 압착이 우수한 제품 신뢰성과 안전을 위한 산업 표준을 충족하도록 보장합니다. WPM-SES 분석기는 생산 현장에서 직접 사용하기에 적합합니까? 예, 휴대 가능하고 견고한 설계로 생산 현장이나 품질 실험실에서 직접 사용하기에 이상적입니다. 시스템의 고속 절단 및 통합 분석 워크플로우는 기술자가 별도의 실험실로 시료를 보내지 않고도 품질 검사를 수행할 수 있게 하여 검사 주기를 크게 단축하고 린 제조 원칙을 지원합니다. WPM-SES 분석기는 어떤 전선 크기를 처리할 수 있습니까? WPM-SES는 다재다능하며 0.13mm²(초미세)부터 6.00mm²까지 광범위한 전선 단면의 압착을 분석할 수 있습니다. 이 넓은 처리 능력으로 자동차, 항공우주, 가전 제품 및 산업용 케이블 하네스 제조의 다양한 응용 분야에 적합합니다. 이 제품에 대해 문의하기 상품명 이름* 이메일* 전화번호 상세 내용* 코드 (*) Refresh 관련 제품 휴대용 압착 단면 분석기 0.13~6.00mm² 절단 범위 WPM-SES 지금 문의하기 이중 열 하우징 와이어 색상 및 연속성 테스터 WPM-8AB 지금 문의하기 이중 열 커넥터 하네스 도통 단락 테스터 WPM-DC20 지금 문의하기 전원 코드 케이블 하네스 테스터, 누설 전류 0.5-10mA, 고전압 0-5KV WPM-8683 지금 문의하기
