탁상형 R축 자동 글루 디스펜서 0.01 ml WPM-334
제품 모델: WPM-334
명세서
모델 번호: WPM-334작동 압력: 4-7kgf/cm작동 점도: 1-1,000,000cps공급 압력:접착제 양: 0.01ml제품 재질: 알루미늄 합금- 지금 문의하기

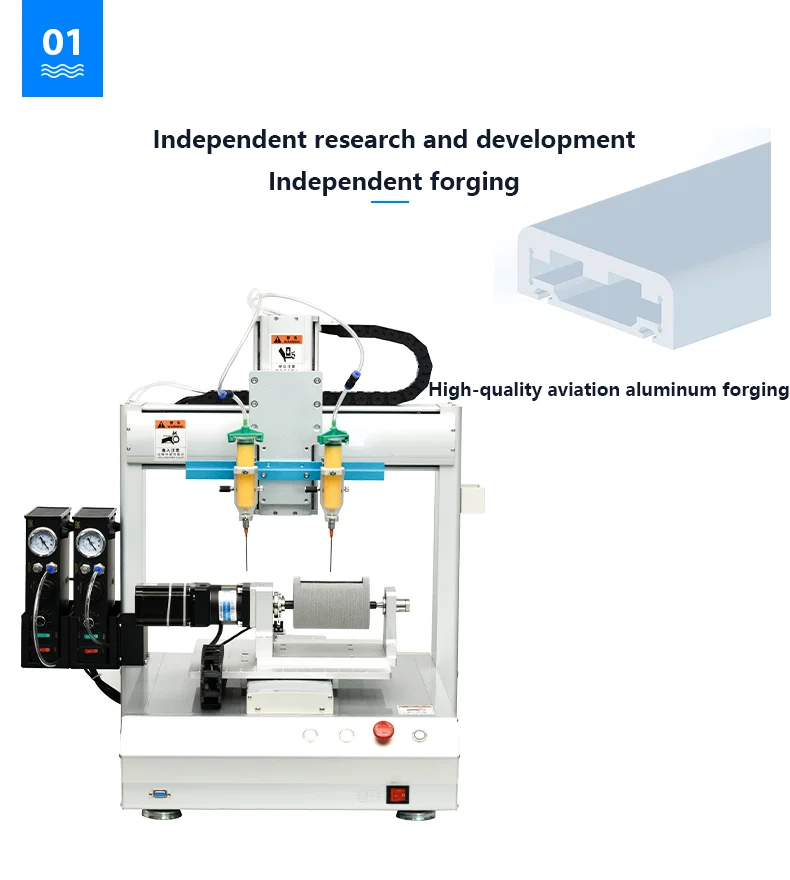

WPM-334는 R축을 갖춘 탁상형 자동 도포기로 전자·소형 부품 조립용으로 제작된다. 0.01 ml까지 토출하고 점도 1-1,000,000 cps의 재료를 처리하며, 공급 압력 4-7 kgf/cm2, 이송 압력 10 kg 미만으로 운전한다. 프레임과 갠트리는 알루미늄 합금이며 바닥 프레임이 아닌 작업대에 설치한다.
압력 범위가 넓은 이유는 점도 대역 때문이다. 1 cps 용제나 저점도 UV 접착제는 거의 압력 없이 흐르므로 페이스트 기준으로 밸브를 설정하면 흘러내리고, 1,000,000 cps 열전도 컴파운드나 은충전 에폭시는 4-7 kgf/cm2 범위의 상단이라야 움직인다. 같은 헤드로 이 범위를 커버하면 컨포멀 코팅, 시아노아크릴레이트, 열 그리스를 한 기기로 도포할 수 있다. 0.01 ml 토출 분해능은 소량 도트 작업의 반복성을 만들며, 커넥터 핀과 LED 패드, 나사산에 매 사이클 같은 체적이 도포되어 수동 실린지를 누른 시간에 좌우되지 않는다. R축은 도포 헤드를 회전시켜 곡선 이음이나 원형 부품 둘레를 따라 니들을 돌리면서 X·Y축이 경로를 추종하게 한다.
WPM-331, WPM-332, WPM-333은 작업 범위가 넓은 갠트리 기종이며 앞의 두 기종은 커넥터 작업용 회전축을 갖춘다. WPM-334는 소형 알루미늄 프레임에 R축을 얹고 0.01 ml로 공개 사양 중 가장 미세한 토출을 제공하는 탁상형 기종이다. 갠트리가 들어가지 않거나 과도한 작업대 조립에 적합하다.
1. 0.01 ml까지 토출해 작은 패드, 핀, 나사산에 손의 압력이 아닌 반복 가능한 체적으로 도포한다.
2. 운전 점도 1-1,000,000 cps로 저점도 용제·UV 접착제부터 열 페이스트·필러 에폭시까지 포함한다.
3. 작업 압력 4-7 kgf/cm2, 이송 압력 10 kg 미만으로 레귤레이터에서 설정하고 프레임 측면 게이지로 확인한다.

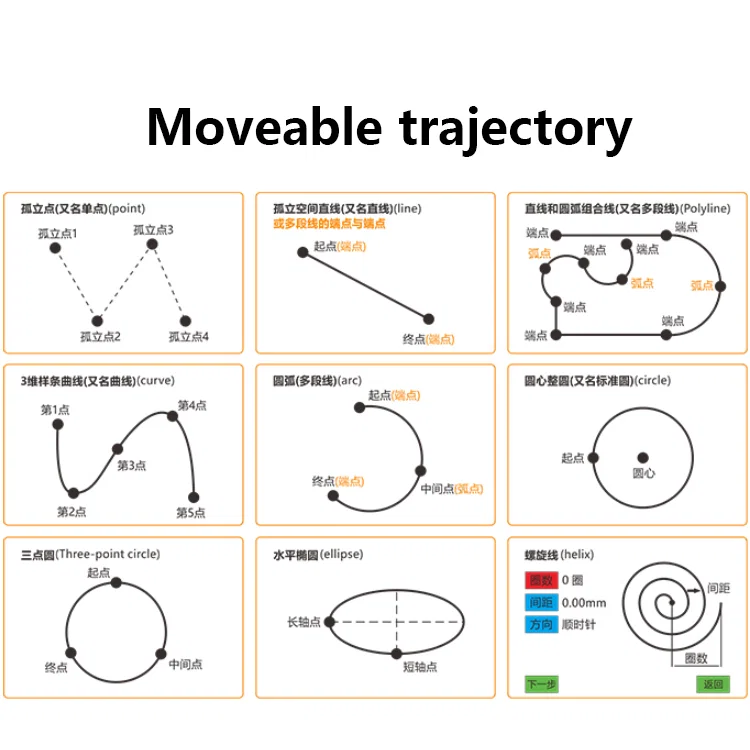

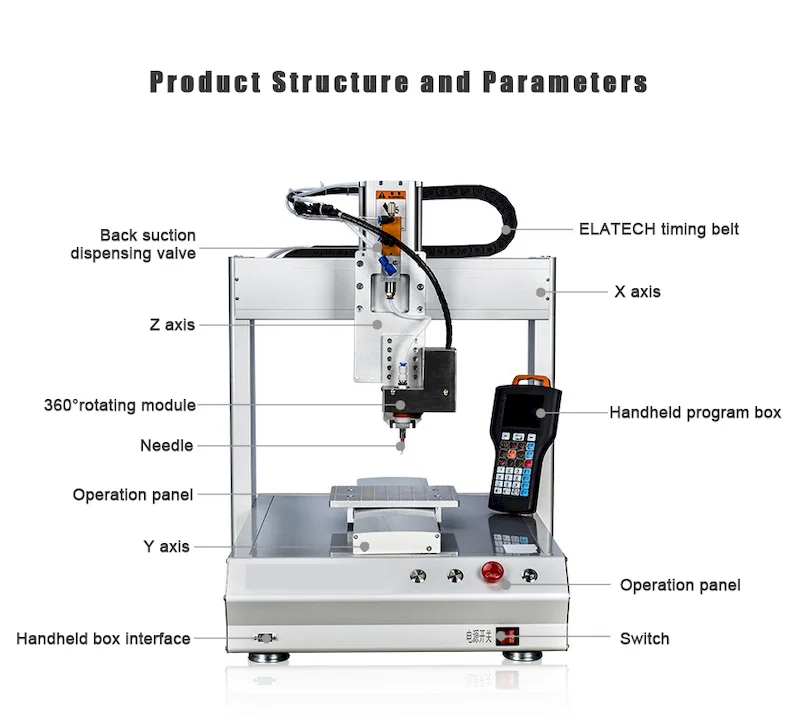

4. R축이 도포 헤드를 회전시켜 곡선 이음이나 원형 부품 둘레를 따라 니들을 돌리며 X·Y축이 경로를 추종한다.
5. 알루미늄 합금 프레임과 갠트리로 바닥형 베이스 대신 작업대 설치 조건에서 헤드 강성을 유지한다.

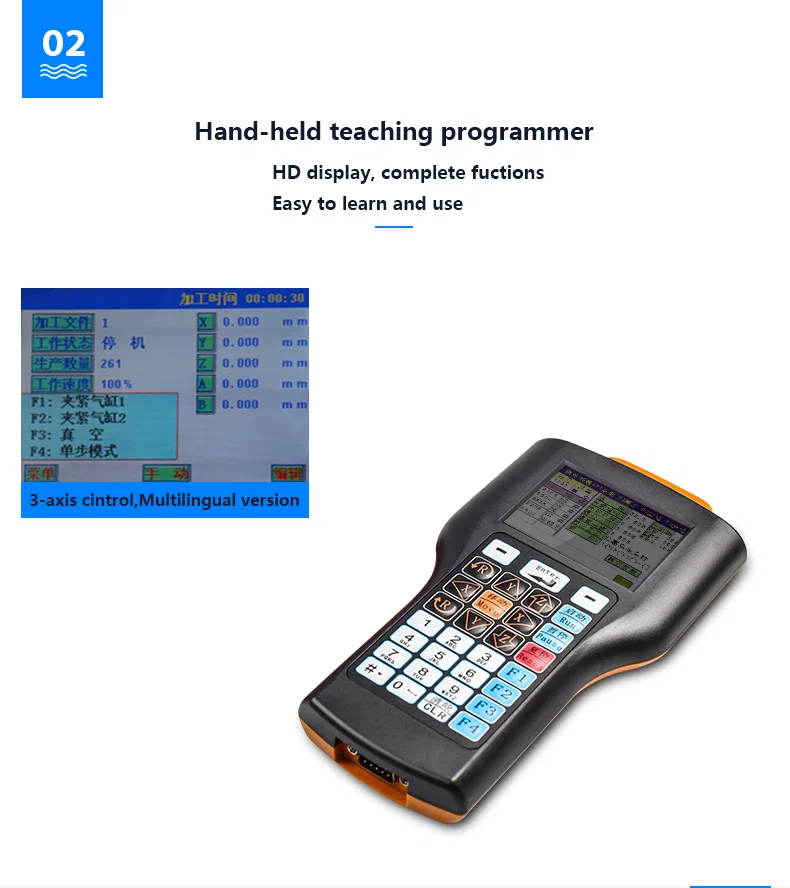

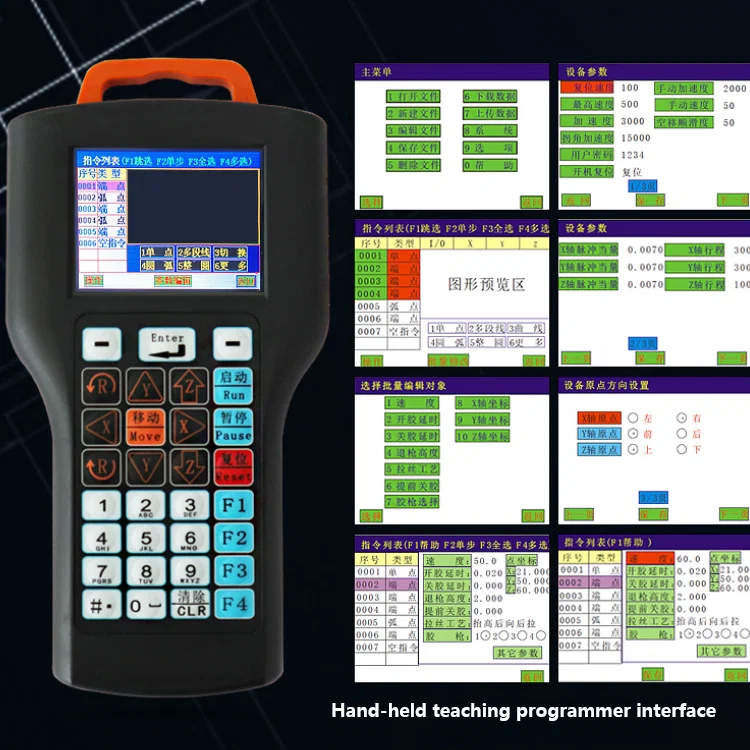

6. 케이블로 연결된 휴대형 티칭 펜던트, 패널 장착 비상 정지·전원 스위치를 갖추고 공작물은 헤드 아래 지그 블록에 고정한다.
| 항목 | 사양 |
|---|---|
| 모델 | WPM-334 |
| 제품명 | R축 글루 디스펜서 |
| 기기 형식 | 탁상형 자동 도포기 |
| 토출량 | 0.01 ml |
| 운전 점도 | 1-1,000,000 cps |
| 작업 압력 | 4-7 kgf/cm2 |
| 이송 압력 | 10 kg 미만 |
| 제품 재질 | 알루미늄 합금 |

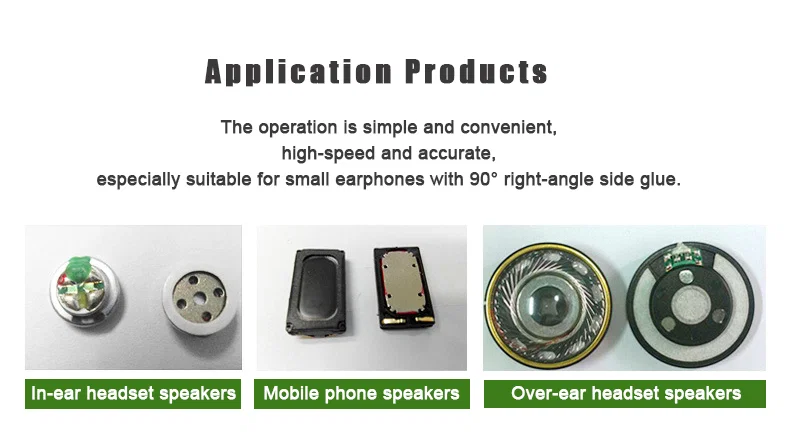

— PCB 조립: 부품 패드와 금지 영역에 솔더 페이스트, UV 경화 접착제, 컨포멀 코팅을 0.01 ml 도트로 도포한다.
— LED 모듈: 기판을 안착하기 전 방열 패드에 열 그리스나 실리콘을 정량 도포한다.
— 커넥터·단자 조립: 나사산과 핀 시트에 소량의 나사 고정제나 고정 컴파운드를 도포한다.
— 센서·카메라 모듈: 렌즈 배럴이나 하우징 이음부 둘레에 접착제를 도포하며 R축이 니들을 이음부로 돌린다.
— 소형 함체 실링: 작업대 지그에서 소형 하우징 플랜지 둘레로 개스킷 컴파운드 비드를 도포한다.
