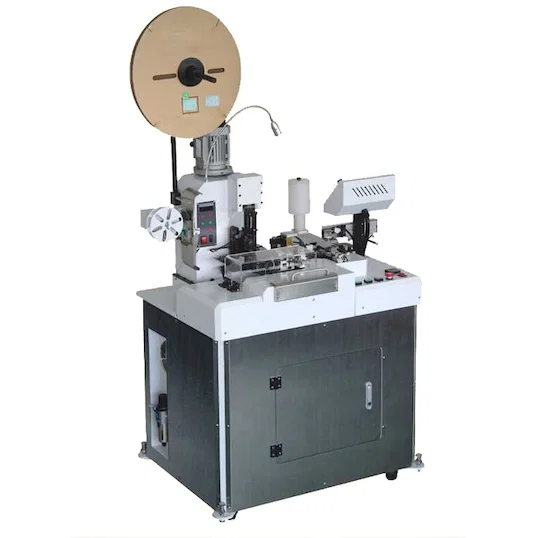

자동 5본 절단 탈피 주석 압착기 6000 pcs/h WPM-109
자동 5본 절단 탈피 주석 압착기 6000 pcs/h WPM-109 Thumb 자동 5본 절단 탈피 주석 압착기 6000 pcs/h WPM-109 Thumb
Video Thumbnail

자동 5본 절단 탈피 주석 압착기 6000 pcs/h WPM-109

📅 2025-05-02 👁️ 2,399
  • 제품 모델: WPM-109

  • 명세서

    모델 번호: WPM-109
    크기: 1250x750x1350mm
    무게: 420KG
    기능: 와이어 절단, 단일/양쪽 끝 탈피, 주석 도금
    제어 시스템: 32비트 컴퓨터 시스템
    출력: 6000-8000pcs/h
    와이어 범위: AWG32-AWG18
    절단 길이: 10-400mm
    절단 정밀도: 0.2±0.02 * L
    탈피 길이: 0-7mm
    꼬임 길이: 3-7mm
    주석 도금 길이: 0.5-7mm
    기압: 5-6KG
    전원 공급 장치: AV220V 50 Hz
  • 지금 문의하기

WPM-109는 한 번에 5본을 처리한다. 10-400 mm 절단, 한쪽 또는 양단 탈피, 한쪽 반탈피, 그리고 그 단부를 단말 압착 또는 주석조 침적으로 마무리하며, 5개 레인 합계 6000-8000 pcs/h이다. 주석 깊이는 0.5-7 mm이고 여러 회 반복 침적이 가능하다.

단본 5사이클이 1사이클이 된다. 레인이 하나의 공급과 하나의 인덱스를 공유하므로 리드당 핸들링과 사이클 타임이 5분의 1로 줄고, 32비트 컨트롤러가 길이(0.2 mm + 길이의 0.02), 탈피(0-7 mm), 주석 깊이를 5개 도체 모두 동일하게 유지한다. 수작업 라인에서는 리드마다 이 값을 유지할 수 없다.

그룹의 5본 병렬 기종이다. 생산량은 6000-8000 pcs/h로 3단 WPM-189의 3500-4000 pcs/h보다 높지만, 분기 리드가 아니라 10-400 mm 범위의 평형 나란한 전선 세트를 처리한다. 주석 기능이 WPM-158·WPM-151과의 차이이며, 압착과 같은 단부에 0.5-7 mm 침적을 적용해 압착이 아닌 납땜 단부를 만든다.

주요 특징

1. 1사이클에 5본을 절단하고 편단 또는 양단 탈피, 편단 반탈피를 수행한다.

2. 같은 단부에 압착과 주석을 적용하며 주석 깊이 0.5-7 mm, 반복 침적 가능.

3. 전선 범위 AWG32-AWG18, 절단 10-400 mm(8 mm 선택), 공차 0.2 mm + 0.02 x 길이.

4. 5개 병렬 레인 합계 6000-8000 pcs/h.

5. 파나소닉 서보 모터 5개와 스텝 모터 3개, 32비트 컨트롤러, WEINVIEW 터치스크린, 공기 검출 SMC 밸브, HIWIN 리드 스크루.

6. 공기압 5-6 kg, AC220 V 50 Hz, 1250 x 750 x 1350 mm, 420 kg.

기술 사양

항목사양
모델WPM-109
기능절단, 편단/양단 탈피, 반탈피, 편단 압착, 편단 주석
전선 범위AWG32 - AWG18
절단 길이10 - 400 mm (8 mm 선택)
절단 공차0.2 ± 0.02 x L
탈피 길이0 - 7 mm
연선 길이3 - 7 mm
주석 길이0.5 - 7 mm
처리 능력6000 - 8000 pcs/h
제어 시스템32비트 컴퓨터 시스템, WEINVIEW 터치스크린
모터파나소닉 서보 5개, 스텝 모터 3개
공기압5 - 6 kg
전원AC220 V / 50 Hz
외형 치수1250 x 750 x 1350 mm
중량420 kg

적용 분야

— 평형 다심 케이블 어셈블리: 5개 도체를 탈피·주석해 PCB나 커넥터에 삽입.

— 변압기·코일 리드: 0.5-7 mm 깊이의 주석 단부.

— 가전 내부 룸: 한 리드에 압착 단부와 주석 단부를 함께 구성.

— 센서·리본 하네스: 10-400 mm 길이 범위.

— 모터 리드 세트: 5본을 같은 길이로 절단·탈피.
