BWM0001-Blister 와인딩 머신은 주로 잔디 트리밍 라인 및 나일론 모노필라멘트와 같은 플라스틱 필라멘트의 고정 길이 및 패키지 물집을 절단하는 데 적용됩니다. 기계는 매개 변수 설정 및 PLC 시스템
필라멘트 직경을 통해 와이어를 자동으로 절단, 감고 공급할 수 있습니다 : 1.0 ~ 5.0 mm
공급 속도 : ≤ 2 m / s
블리스 터 직경 : 80 ~ 200 mm
구멍 직경 : ≥ 45 mm
블리스 터 높이 : 20 ~ 100 mm
생산 속도 : 6 ~ 10 PC / 분 (기준 15m 길이)
운영자 필요 : 1 인 (2 ~ 4 대 작동 가능) 기계 길이 : 650 mm
기계 폭 : 550 mm
기계 높이 : 1800 mm
기계의 무게 : 약 200 kg
전원 공급 장치 : 1 상 AC 220V 50Hz 2Kw
압축 공기 : 0.4 ~ 0.6 Mpa1 m3 / hr

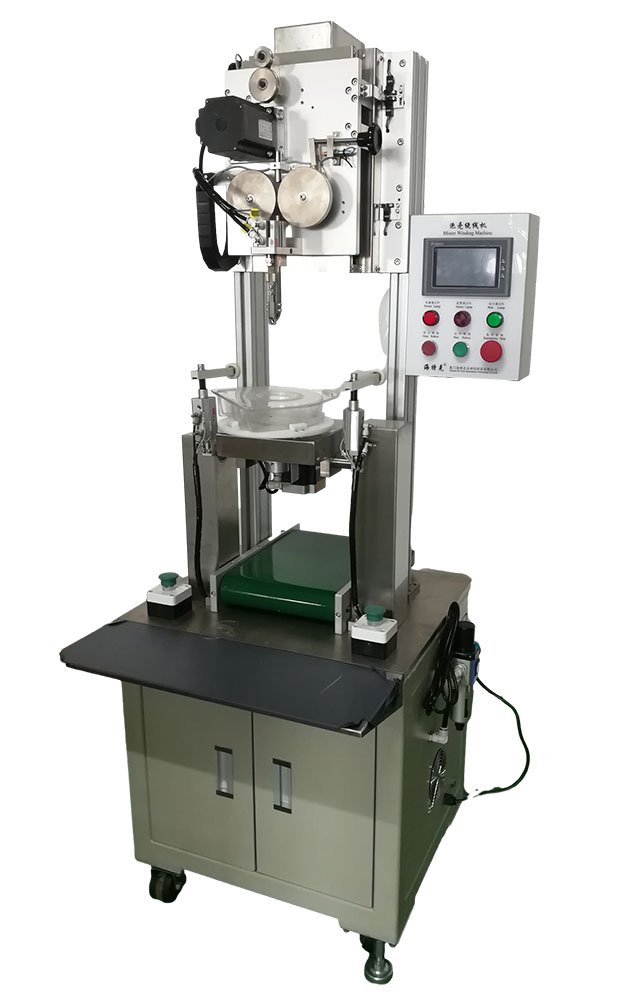

블리스 터 와인딩 머신
기계 특성
BWM0001 블리스 터 와인딩 머신은 주로 잔디 트리밍 라인 및 나일론 모노 필라멘트와 같은 플라스틱 필라멘트의 고정 길이 및 패키지 블리스를 절단하는 데 적용됩니다. 기계는 낮은 수동 비용과 높은 생산 능력인 매개변수 설정 및 PLC 시스템을 통해 와이어를 자동으로 절단, 감고 공급할 수 있습니다. 기계를 작동하려면 한 사람이 필요하며 전기와 압축 공기를 공급하여 생산을 달성할 수 있습니다.
1 . 터치 스크린의 인간 기계 인터페이스; 중앙 제어; 편리한 작동; 매개 변수 설정; 시각적 표시.
2 . 설정 매개 변수에 따라 기계는 자동으로 작업을 일치시키고 PLC 시스템에서 출력을 계산할 수 있습니다.
3 . 광전 감지 시스템은 부족, 유출 및 배선 상태 및 경보를 자동으로 감지하고 생산을 중지 할 수 있습니다.
4 . 완전한 경보 및 안전 보호 기능; 안전하고 신뢰할 수 있는 전기 및 기계류의 이중 보호.
기계 구성
1 . 공급 모듈.
2 . 절단 모듈.
3 . 권선 모듈.
4 . 트래버스 모듈.
5 . 컨베이어 모듈.
6 . 프레임 모듈입니다.
7 . 프로그램 및 전기 제어 시스템.
기계 실행
의 원리 1. 공급 모듈은 스테핑 모터로 구동되는 정밀 휠을 통해 와이어를 공급합니다.
2 . 절단 모듈은 선형 가이드웨이에 의해 안내되고 실린더에 의해 구동되는 합금 절단기를 통해 와이어를 절단합니다.
3 . 스테핑 모터로 구동되는 와인딩 모듈과 공급, 와인딩 및 횡단 동작과 일치합니다.
4 . 컨베이어 모듈은 전기 롤러로 구동되는 컨베이어 벨트를 통해 물집을 배출합니다.
제공된 기술적인 그림
1. 사용 설명서.
2 . 기계 조립 도면.
3 . 공압 및 제어 도면.
4 . 전기 및 제어 도면.
5 . 예비 부품 및 마모 부품 목록.
기계 기본 매개 변수
필라멘트 직경 : 1.0 ~ 5.0 mm
공급 속도 : ≤ 2 m / s
물집 직경 : 80 ~ 200 mm
구멍 직경 : ≥ 45 mm
물집 높이 : 20 ~ 100 mm
생산 속도 : 6 ~ 10 PC / 분 (기준 15m 길이)
작업자 필요 : 1 인 (2 ~ 4 대 작동 가능) 기계 길이 : 650 mm
기계 폭 : 550 mm
기계 높이 : 1800 mm
기계의 무게 : 약 200 kg
전원 공급 장치 : 1 상 AC 220V 50Hz 2Kw
압축 공기 : 0.4 ~ 0.6 Mpa1 m3 / hr
