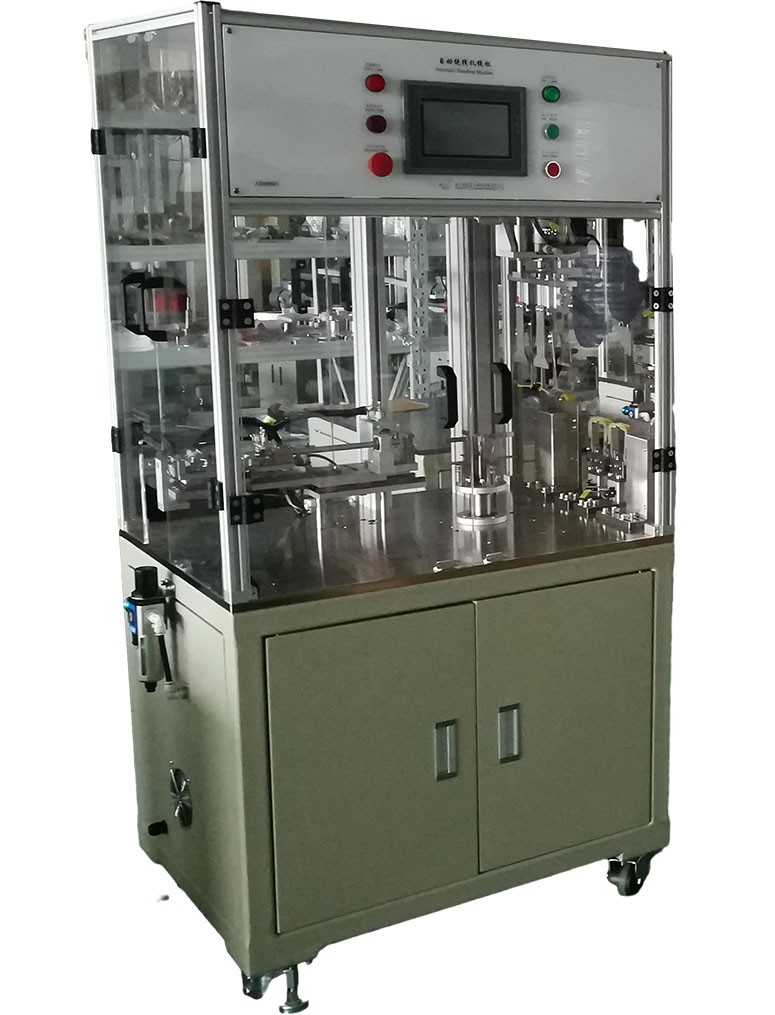

자동 절단 코일링 엮기 기계 1.0-5.0mm 필라멘트 ACE0001

Name: 자동 절단 코일링 엮기 기계 1.0-5.0mm 필라멘트 ACE0001
Brand: JINGWEI
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

자동 절단 코일링 & 인레이싱 기계 ACE0001
기계 특성
ACE0001-자동 코일링 및 인레이싱 기계는 주로 고정 길이, 바람 및 플라스틱 필라멘트의 엔레이스를 절단하는 데 적용됩니다. 예를 들어 잔디 트리밍 라인과 나일론 모노필라멘트와 같습니다. 이 기계는 플라스틱 필라멘트를 자동으로 절단, 감고, 묶고, 매개변수 설정 및 PLC 시스템을 통해 제품을 방전할 수 있어 수동 비용이 저렴하고 생산 능력이 높습니다. 기계를 작동하려면 한 사람이 필요하며 전기와 압축 공기를 공급하여 생산을 달성할 수 있습니다.
1. 터치 스크린의 인간 기계 인터페이스; 중앙 제어; 편리한 작동; 매개 변수 설정; 시각적 표시.
2. 설정 매개 변수에 따라 기계는 자동으로 작업을 일치시키고 PLC 시스템에서 출력을 계산할 수 있습니다.
3. 광전자적인 검출 시스템은 자동적으로 부족하고, 유출 및 아무도 타전하지 않는 것 상태를 검출하고 경보를 울리고 생산을 멈출 수 있습니다.
4. 완전한 경보 및 안전 보호 기능; 안전하고 신뢰할 수 있는 전기 및 기계류의 이중 보호.
기계 구성
1. 공급 모듈.
2. 절단 모듈.
3. 코일링 모듈.
4. 인레이스 모듈.
5. 전치 모듈.
6. 프레임 모듈.
7. 프로그램 및 전기 제어 시스템.
기계 작동
의 원리 1. 공급 모듈은 스테핑 모터로 구동되는 정밀 휠을 통해 와이어를 공급합니다.
2. 절단 모듈은 선형 가이드웨이에 의해 안내되고 실린더에 의해 구동되는 합금 절단기를 통해 와이어를 절단합니다.
3. 스테핑 모터에 의해 구동되는 코일링 모듈과 공급, 권선 및 횡단 동작과 일치합니다.
4. 족답 모터에 의해 몬 Enlaceing 단위는 두 배 역에 있는 제품을 묶습니다.
제공된 기술적인 그림
1. 사용 설명서.
2. 기계 조립 도면.
3. 압축 공기를 넣고는 통제 그림.
4. 전기 및 제어 도면.
5. 예비 부품 및 착용 부품 목록.

기계 기본 매개 변수
필라멘트 직경 : 1.0 ~ 5.0 mm
공급 속도 : ≤2.0 m / s
코일 링 반경 : 70 ~ 100 mm
코일 링 길이 : 5 ~ 30 m
생산 속도 : 2 ~ 5 PC / 분 (기준 15m 길이)
작업자 필요 : 1 인 (2 ~ 4 대 작동 가능)
기계 길이 : 1350 mm
기계 폭 : 650 mm
기계 높이 : 1700 mm
기계 무게 : 약 300 kg
전원 공급 장치 : 1 상 AC 220V 50Hz 2Kw
압축 공기 : 0.4 ~ 0.6 Mpa1 m3 / hr

자동 플라스틱 필라멘트 절단 코일링 엔레이싱 머신 ACE0001의 주요 기능은 무엇인가요?

ACE0001은 플라스틱 모노필라멘트의 통합 처리를 위해 설계된 자동화 산업용 기계입니다. 주요 기능은 플라스틱 필라멘트를 설정된 길이로 자동 절단하고, 컴팩트한 스풀 또는 묶음으로 코일링한 후, 코일이 풀리지 않도록 엔레이싱(묶거나 고정)하는 것입니다. 이 종단 자동화는 잔디 깎이 줄 및 나일론 모노필라멘트와 같은 제품의 완성된 소매 준비 코일을 생산하는 데 필수적입니다.

ACE0001 기계가 처리할 수 있는 필라멘트 직경 범위와 생산 속도는 어떻게 되나요?

ACE0001은 직경 범위 1.0mm에서 5.0mm의 플라스틱 필라멘트를 처리하도록 설계되어 다양한 모노필라멘트 제품에 다용도로 사용됩니다. 분당 2~5개의 생산 속도로 작동합니다. 이 범위 내의 정확한 속도는 필라멘트 직경, 코일 크기 및 PLC 제어 시스템을 통해 선택된 특정 절단 및 엔레이싱 프로그램과 같은 요소에 따라 달라집니다.

기계는 어떻게 작동되고 제어되나요?

작동은 터치 스크린 인터페이스가 있는 사용자 친화적인 PLC 제어 시스템을 통해 간소화됩니다. PLC(프로그래머블 로직 컨트롤러)는 전체 절단, 코일링 및 엔레이싱 사이클의 정밀하고 반복 가능하며 신뢰할 수 있는 자동화를 보장합니다. 운영자는 터치 스크린을 사용하여 매개변수(길이 및 코일 수와 같은)를 입력하고, 프로그램을 선택하며, 생산 상태를 모니터링하고, 진단을 수행하여 단 한 명의 운영자로도 기계를 효율적으로 운영할 수 있습니다.

수동 방법 대신 이 자동화 기계를 사용하는 주요 이점은 무엇인가요?

ACE0001 기계는 상당한 이점을 제공합니다: 1) **생산성 증가:** 노동 집약적 프로세스를 자동화하여 분당 2~5개의 일관된 코일을 달성합니다. 2) **균일한 품질:** PLC 제어로 모든 코일이 길이, 권선 장력 및 안전한 엔레이싱에서 동일합니다. 3) **노동 효율성:** 단 한 명의 운영자만 필요하여 노동 비용과 신체적 부담을 줄입니다. 4) **폐기물 감소:** 정밀한 절단과 제어된 코일링으로 필라멘트 폐기물을 최소화합니다. 5) **안전성 향상:** 날카로운 커터 및 권취 메커니즘의 취급을 자동화하여 더 안전한 작업 환경을 조성합니다.

ACE0001은 잔디 깎이 줄 이외의 제품 생산에도 적합한가요?

네, 확실히 그렇습니다. 잔디 깎이 줄(나일론 모노필라멘트)이 주요 응용 분야이지만, ACE0001은 다용도 플라스틱 필라멘트 처리 기계입니다. 이는 낚싯줄, 브러시용 나일론 강모 필라멘트, 케이블 하네스 타이 또는 1.0-5.0mm 직경 범위 내의 기타 산업 및 소비자용 나일론 필라멘트와 같은 유연한 플라스틱 모노필라멘트의 완성된 코일이 필요한 모든 산업에 이상적입니다. 프로그래밍 가능성으로 다양한 코일링 및 포장 사양에 적응할 수 있습니다.
