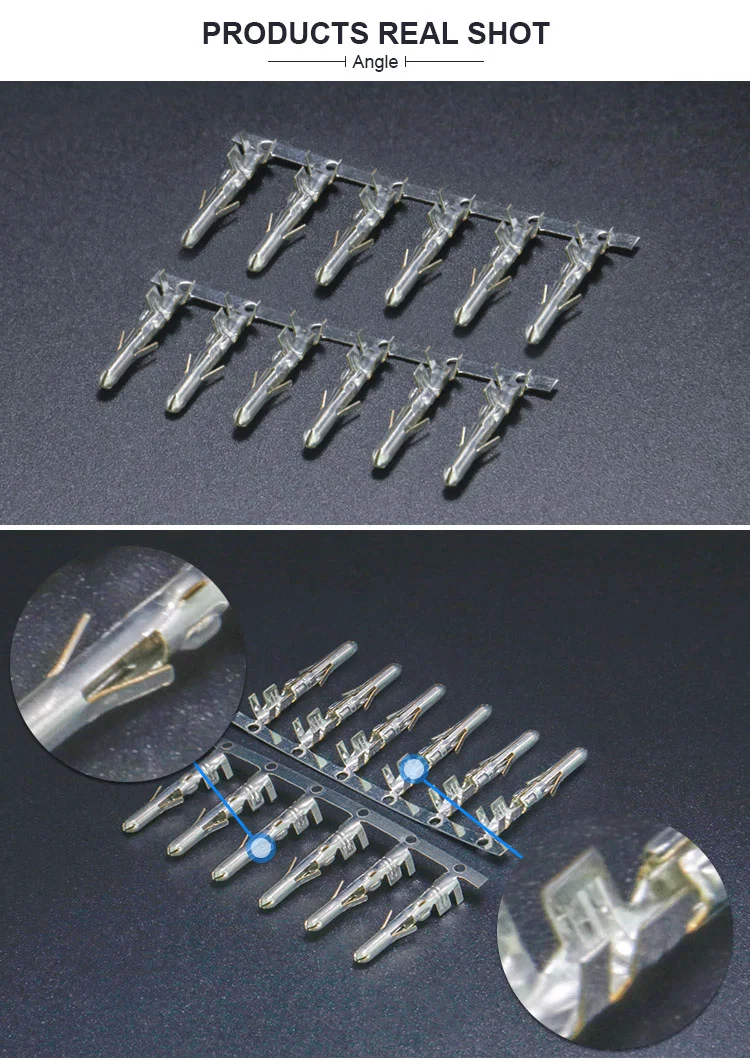

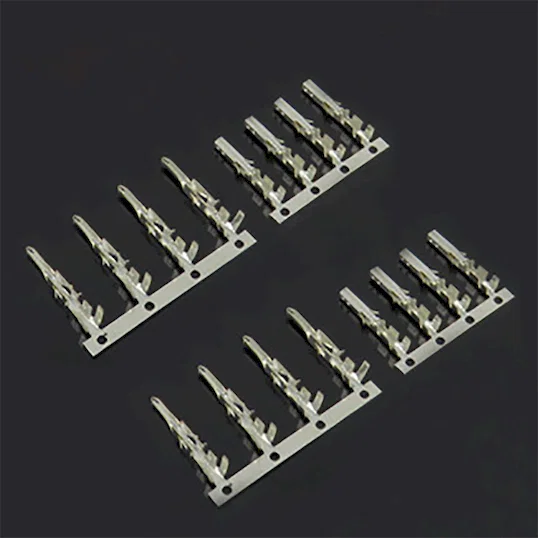

JW-TC03은 5.08 mm 무납땜 튜브 플러그 단자로, 제조사는 핀형 압착 단자로 표기한다. 전선에 압착해 대응 소켓에 삽입하는 방식이다. 황동, 인청동, 베릴륨동 또는 스테인리스 SUS304/301로 성형하고 주석, 니켈, 은, 금도금으로 마감하며, 최소 주문 수량은 8,000 pcs이고 OEM/ODM 생산이 가능하다.
리드를 플러그에 납땜하면 납이 심선을 타고 올라가 몇 번 굽히는 사이 접합부 바로 뒤에서 전선이 절단되며, 성형된 어셈블리를 현장에서 다시 종단하는 것은 현실적이지 않다. JW-TC03은 이 접합을 압착으로 대체한다. 배럴을 박피된 도체에 압축하고, 튜브 형상의 플러그 본체가 전 둘레로 결합 소켓에 들어가며, 납땜 인두 없이 연결을 열고 다시 체결할 수 있다. 도금은 환경에 맞춰 선택하며, 일반 실내에는 주석, 온도나 프레팅이 문제인 곳에는 니켈과 은을 사용한다.
다른 JW-TC 제품과의 차이는 결합 단부이다. JW-TC02는 4웨이 하우징용 4핀 5.08/4.2 mm 단자, JW-TC01은 2.54 mm 4포지션 소켓, JW-TC04는 Molex Mini-Fit Jr용 4.2 mm 단자이며, JW-TC03은 한 번에 한 도체를 종단하고 소켓이 1웨이인 곳에 쓰는 단일 5.08 mm 튜브 플러그이다. JW-TC02와 동일한 5.08 mm 간격을 사용하므로 공구와 치공구를 공유할 수 있다.
주요 특징
1. 5.08 mm 튜브 플러그 형상으로, 평판 텅이 아니라 원형 플러그 본체가 전 둘레로 소켓에 들어간다.
2. 무납땜 압착 종단으로 심선 다발을 기계적으로 압축하고 단자 뒤쪽 전선은 유연성을 유지한다.
3. 모재는 황동, 인청동, 베릴륨동, 스테인리스 SUS304/301이며 스프링력을 유지해야 하는 곳에는 구리 합금을 사용한다.
4. 주석, 니켈, 은, 금도금을 제공하고 색상을 소재색 또는 금·은 마감으로 두어 도금을 식별한다.
5. 4핀 JW-TC02와 동일한 피치의 단일 5.08 mm 규격이다.
6. 최소 주문 수량 8,000 pcs에 OEM/ODM 서비스를 제공하며 UL, SGS, MSDS, CE, ISO9001 인증을 갖춘다.
기술 사양
| 항목 | 사양 |
|---|
| 모델 | JW-TC03 |
|---|
| 제품명 | 핀형 압착 단자(무납땜 튜브 플러그 단자) |
|---|
| 단자 사이즈 | 5.08 mm |
|---|
| 재질 | 황동, 인청동, 베릴륨동, 스테인리스 SUS304/301 |
|---|
| 표면 처리 | 주석 도금, 니켈 도금, 은 도금, 금 도금 |
|---|
| 색상 | 소재 자체 색, 금, 은 |
|---|
| 최소 주문 수량 | 8,000 pcs |
|---|
| 인증 | UL, SGS, MSDS, CE, ISO9001 |
|---|
| 서비스 | OEM / ODM |
|---|
적용 분야
— 스피커 및 앰프 배선: 단일 도체를 튜브 플러그에 압착해 5.08 mm 소켓에 삽입한다.
— 전원 출력 리드: 산업·소비자용 전원 유닛의 분리형 DC 리드를 종단한다.
— 제어반: 나사 체결로는 정비가 느린 단자대에 단일 플러그형 연결을 구성한다.
— 자동차 및 이륜차 룸: 플러그 단부를 납땜 없이 종단하는 액세서리 리드.
— 현장 서비스 및 개조: 납땜 인두 대신 압착 공구로 손상 리드를 현장에서 재종단한다.
