반자동 풋 스위치 커넥터 솔더링기 600-800 pcs/h WPM-USB08

📅 2025-05-02 👁️ 223
  • 제품 모델: WPM-USB08

  • 명세서

    모델 번호: WPM-USB08
    전압: AC110-220V
    전력: 150W
    용량: 600-800개/시간
    납땜 재료: 주석 와이어
    치수: 400*300*300mm
    적용 커넥터: USB, 마이크로 USB, Type-C, iPhone 커넥터, DC, RCA, BNC, LED 칩
  • 지금 문의하기

WPM-USB08은 조립된 케이블 단부에 플러그 커넥터를 종단하는 탁상형 풋 스위치 작동 솔더링기이다. 150 W 인두 헤드 1개가 지그에 고정된 커넥터 위로 하강하고 납선이 접합부로 공급되며, 정격 처리 능력은 600-800 pcs/h이다. AC110-220V로 구동되고 설치 면적은 400 x 300 x 300 mm이며, USB, Micro USB, Type C, iPhone, DC, RCA, BNC, LED 칩 커넥터에 대응하므로 혼합 하네스 라인에 등장하는 플러그 계열을 한 대로 커버한다.

커넥터 셸을 손으로 납땜하면 손목 압력과 유지 시간에 의존하고, 둘 다 교대조 동안 흘러간다. 한 핀은 냉납이 되고 다음 하우징은 타버린다. WPM-USB08은 커넥터가 교체형 지그 블록에 안착하고 컬럼 상단의 공압 실린더가 인두를 기계적으로 설정된 하한 스톱까지 밀어 내리므로, 접촉 높이와 유지 시간이 사이클마다 반복된다. 풋 스위치가 사이클을 시작해 양손으로 케이블을 잡고 커넥터를 안착시킬 수 있으며, 접합부에는 구즈넥 램프가, 작업자 쪽에는 배기 유연관이 배치된다.

205H와 비교하면 WPM-USB08은 동일한 150 W, 600-800 pcs/h 구동을 사용하지만 풋 페달로 작동하고 커넥터 목록이 USB 계열을 넘어 DC, RCA, BNC, LED 칩 부품까지 확장된다. 205H는 USB, Micro USB, Type C에 맞춘 9 kg 알루미늄 프레임 구성이다. 두 기종 모두 수동 장착 벤치 기종이며, 시간당 1200-1500 pcs 범위의 무인 생산에는 자동 JW-SD01이 박피와 납땜을 한 인덱스로 수행한다.

주요 특징

1. 150 W로 600-800 pcs/h를 정격으로 하며, 동일 헤드가 110 V 또는 220 V 단상 전원에서 작동한다.

2. 풋 스위치로 사이클을 시작해 400 x 300 x 300 mm 작업 영역 안에서 양손을 케이블과 커넥터에 사용한다.

3. 기계식 스톱이 있는 공압 하강 구동으로 팁 높이와 유지 시간을 설정해, 작업자 압력 대신 매 접합 후 인두가 같은 위치로 복귀한다.

4. 기본 구성 1대가 USB, Micro USB, Type C, iPhone, DC, RCA, BNC, LED 칩의 8개 커넥터 계열에 대응하며 계열 간에는 지그만 교체한다.

5. 납선이 가이드 튜브로 접합부에 도달해, 납량이 손에 든 릴이 아니라 선경과 공급량으로 결정된다.

6. 인두를 헤드에 클램프하고 전면 패널 온도 설정이 있는 별도 솔더링 스테이션으로 전원을 공급해, 팁 각도와 작업 온도를 작업당 한 번 설정한다.

기술 사양

항목사양
모델WPM-USB08
기기 형식반자동 풋 스위치 커넥터 솔더링기
전압AC110-220V
소비 전력150 W
처리 능력600-800 pcs/h
납땜 재료납선
외형 치수400 x 300 x 300 mm
대응 커넥터USB, Micro USB, Type C, iPhone, DC, RCA, BNC, LED 칩

적용 분야

— USB 및 Type C 데이터 케이블 조립: 오버몰딩 전 박피·주석 도금된 도체에 4핀·5핀 플러그 셸을 납땜한다.

— DC 전원 리드 생산: 어댑터와 소형 가전용 2심 연성 케이블에 배럴 잭을 종단한다.

— 오디오·비디오 액세서리: 차폐 케이블에 RCA 플러그 중심핀과 셸을 납땜한다.

— LED 조명 조립: LED 칩 단자와 스트립 패드에 리드선을 접속한다.

— 동축 및 RF 패치 리드: 중소 배치로 BNC 핀과 편조를 종단한다.

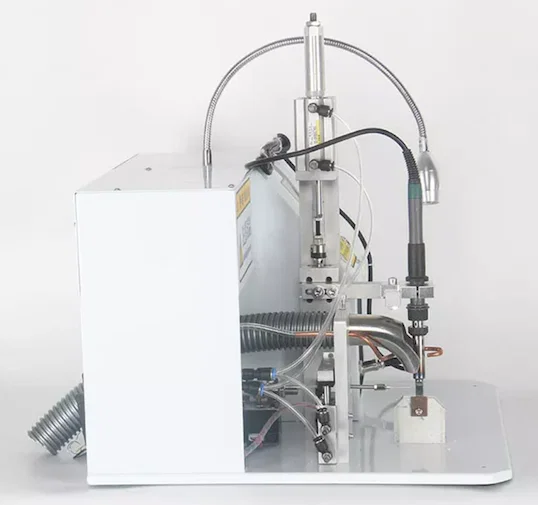

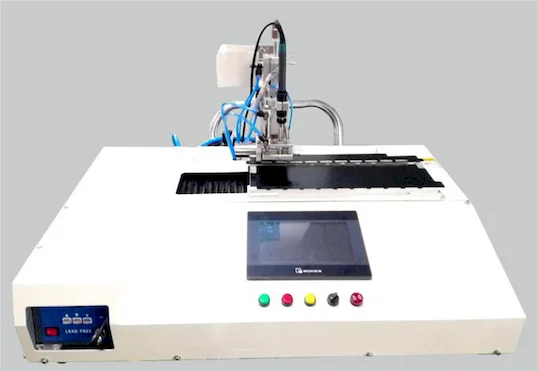

솔더 포트와 공압 헤드가 있는 반자동 커넥터 솔더링기 측면선재 지그 위에 Lead Free 표기가 있는 QUIK 205 ESD 솔더 스테이션구리 코일 내부 노즐에서 솟는 솔더 웨이브와 저소음 문구고온 주의 라벨과 QUIK 205가 표기된 솔더 포트 근접 2단계솔더링 헤드 옆 백색 캐비닛의 냉각 팬 그릴, 03단계정류기, 저항, DC 잭, LED 스트립, USB, 스위치 단자 등 커넥터 종류납땜된 전선 단부가 있는 USB-C 및 USB 플러그와 기판 실장 소켓
