공압 페룰 압착기 0.08-10 mm2 1.3 t T6-4
제품 모델: T6-4
명세서
모델 번호: T6-4압착 범위: 0.08-10mm²출력 힘: 1.3T적용 가능한 공기 압력: 0.3-0.8MPa외부 치수: 251mm * 100mm * 150mm무게: 5.52kg- 지금 문의하기

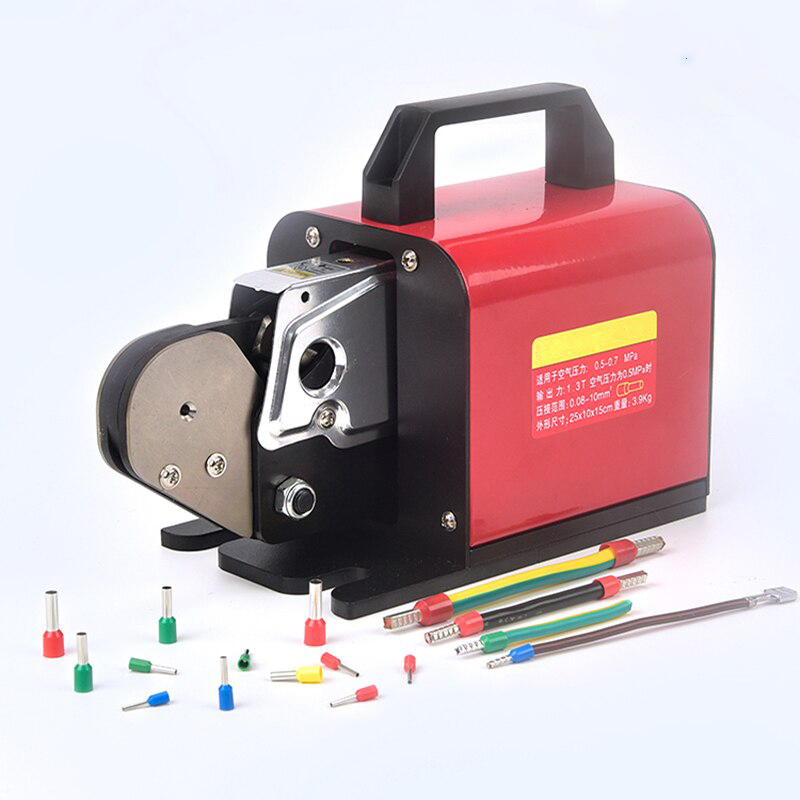

T6-4는 0.08-10 mm2 전선의 관형 단말 슬리브와 페룰용 공압 압착기이다. 0.3-0.8 MPa의 공장 공기로 1.3 t 출력을 내 육각 다이를 슬리브 둘레에 닫으며, C형 프레임은 251 x 100 x 150 mm, 중량은 5.52 kg이다.
수동 압착 공구는 작업자 악력이 전달하는 만큼의 힘만 가하므로, 같은 페룰이 교대 후반에는 덜 압착되고 힘센 손에서는 과압착되며 육각 형상도 완전히 닫히기 어렵다. 이 기종은 설정 압력의 에어 실린더가 힘을 만들어 모든 슬리브가 동일한 1.3 t을 받고 육각 다이가 완전히 닫힌다. C형 프레임 목부에는 가드가 있고 다이 세트는 목부의 원형 홀더에 장착되므로, 상부 손잡이로 벤치 간을 이동해 같은 에어 라인에 다시 연결하면 바로 사용할 수 있다.
이 그룹에서 단말 측 기종이다. 다른 기계는 전선을 준비하고 이 기종은 단말을 압착한다. 육각 형상의 관형 슬리브용으로 제작되었고, 다른 다이와 압착 형상이 필요한 절연 링·블레이드 단자에는 적용되지 않는다.
1. 압착 범위 0.08-10 mm2로 0.08 mm2 제어선부터 10 mm2 피더까지 한 대로 처리한다.
2. 0.3-0.8 MPa 공기압에서 1.3 t 출력을 내므로 압착 높이가 작업자 힘이 아니라 레귤레이터로 결정된다.
3. 육각 다이 형상이 슬리브 둘레 6점을 균등하게 닫아 도체 연선 전체에 밀착시킨다.

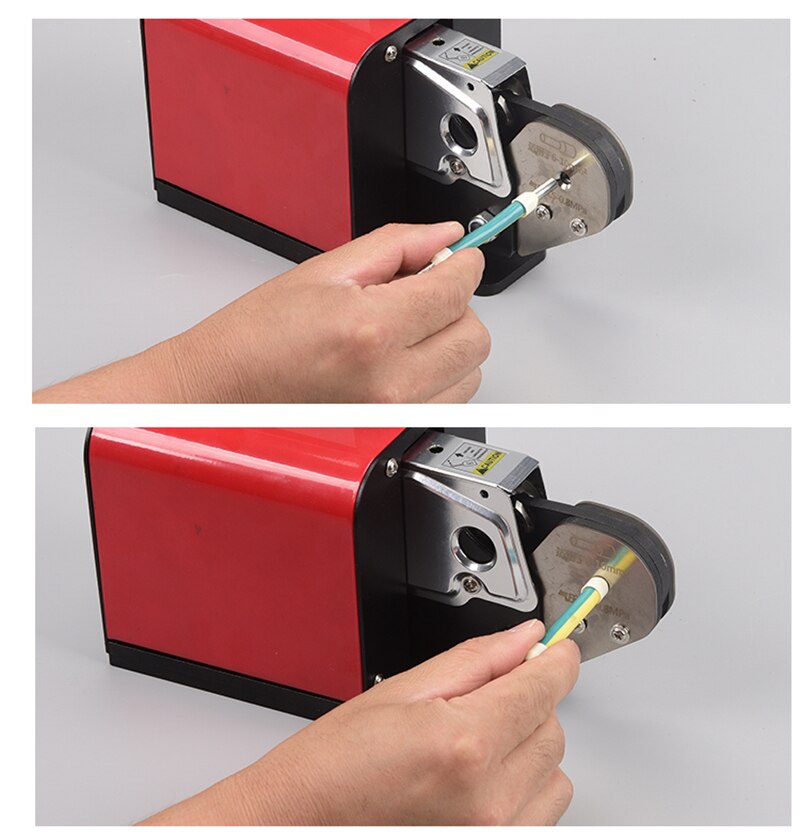

4. 공압 구동으로 스트로크 동안 두 손을 전선과 페룰에 그대로 둘 수 있다.
5. 다이 위에 가드가 있는 C형 프레임 목부로 손가락이 닫히는 다이에 닿지 않는다.
6. 251 x 100 x 150 mm, 5.52 kg에 운반 손잡이를 갖춰 배선 벤치 끝에 두고 다른 라인으로 옮길 수 있다.

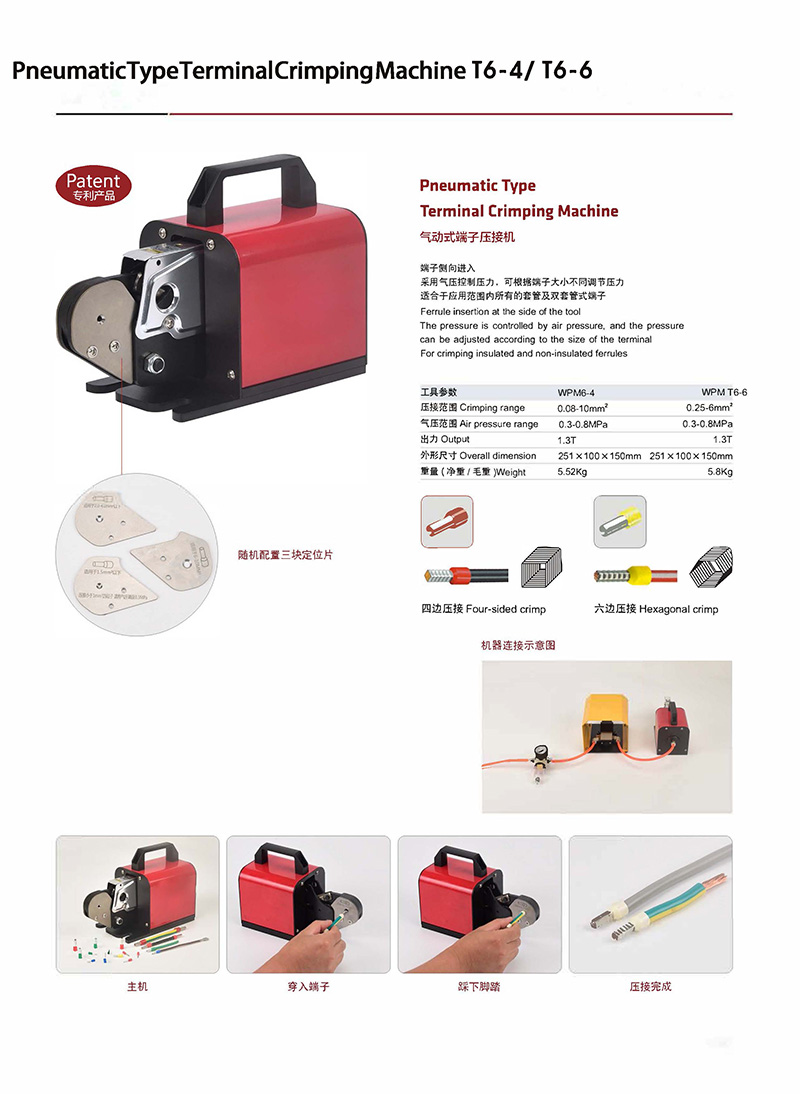

| 항목 | 사양 |
|---|---|
| 모델 | T6-4 |
| 기계 유형 | 공압 관형 단자 압착기 |
| 압착 범위 | 0.08-10 mm2 |
| 출력 | 1.3 t |
| 공기압 | 0.3-0.8 MPa |
| 압착 형상 | 육각 |
| 외형 치수 | 251 x 100 x 150 mm |
| 중량 | 5.52 kg |
— 제어반·패널 배선: 단자대에 들어가기 전 0.5-10 mm2 패널 전선에 페룰을 압착한다.
— 기계 제작 배선: 벤치에서 단심·2연 페룰을 반복 가능한 압착 높이로 단말 가공한다.
— 센서·액추에이터 리드선: 소형 기기 케이블의 0.08-1.5 mm2 슬리브를 압착한다.
— 가전·HVAC 하네스: 접속 전 다심 케이블 단말을 가공한다.
— 배전반 피더 케이블: 수동 공구로 육각을 완전히 닫을 수 없는 6-10 mm2 관형 단자를 압착한다.
