OTP 공압 압착 애플리케이터 NA-20S JW-AP09

📅 2025-05-02 👁️ 1,459
  • 제품 모델: JW-AP09

  • 명세서

    모델: NA-20S
    Type: 공압 압착 어플리케이터
    공급 방식: 측면 공급
    호환성: OTP 다이 및 금형
    적용: 단자 압착
  • 지금 문의하기

JW-AP09(NA-20S)는 측면 공급 낱개 단자용 유럽형 공압 압착 애플리케이터로, 표준 OTP 다이가 걸치지 못하는 광폭·초광폭 특수 단자를 포함해 처리한다. OTP 단자 압착기에 장착하며 OTP 규격 단자 다이를 사용한다.

압착은 프레스 램이 아닌 몸체에 장착된 공압 실린더로 닫히고 공기 라인은 후면으로 배치되므로 스트립이 측면으로 인입되고 압착 영역 전면이 열려 있다. 횡형 다이 배치로 몸체가 표준 애플리케이터보다 깊고 장착 풋프린트가 베드 뒤로 확장되므로 인접 스테이션과의 간섭을 확인해야 한다.

프레스에 이미 OTP 다이 세트가 있고 작업을 전용 기기로 옮기지 않고 광폭 단자를 처리해야 하는 경우에 사용한다. 애플리케이터를 베드에 볼트로 고정하고 공기를 연결한 뒤 다이에서 압착 높이를 설정한다. 기존 NA-20S 애플리케이터가 마모된 경우의 교체품으로도 사용한다.

주요 특징

1. 측면 공급 낱개 단자 구성으로 단자를 캐리어 스트립에 인덱싱하지 않고 압착 영역 측면에서 공급한다.

2. 몸체의 실린더로 구동되는 공압 압착 헤드로 공기 라인을 후면으로 빼고 다이 전면을 비워 둔다.

3. 광폭·초광폭 특수 단자에 맞춘 횡형 다이 배치로 배럴을 가로질러 압착이 닫힌다.

4. OTP 다이 인터페이스를 적용해 애플리케이터 몸체 교체 없이 단자별 다이를 교환한다.

5. 공급 트랙에 가이드·스토퍼 플레이트를 볼트로 고정하고 다이 교체 후 단자 길이에 맞춰 재설정한다.

6. 베이스 플레이트를 OTP 베드에 볼트로 고정하므로 사양 전환은 다이와 트랙 재설정 후 시험 압착으로 끝난다.

기술 사양

항목사양
모델JW-AP09
다이 표기 모델명NA-20S
형식유럽형 공압 압착 애플리케이터
공급 방식측면 공급
단자 종류낱개 단자
다이 인터페이스OTP 단자 압착기 다이
기구공압 횡형 다이
적용 기기OTP 단자 압착기

적용 분야

— 표준 다이 폭을 초과하는 광폭 낱개 단자를 처리하는 OTP 단자 압착기.

— 하네스 조립에서 측면 공급 낱개 단자를 압착하는 공압 애플리케이터 스테이션.

— 기존 OTP 베드에서 마모된 NA-20S를 교체하며 공기 공급과 장착부를 그대로 사용한다.

— 애플리케이터 몸체 1대로 여러 단자 다이를 운용하는 특수 단자 소량 생산.

— 광폭 단자의 압착 높이를 시험한 뒤 다이를 양산에 투입하는 검증 작업.

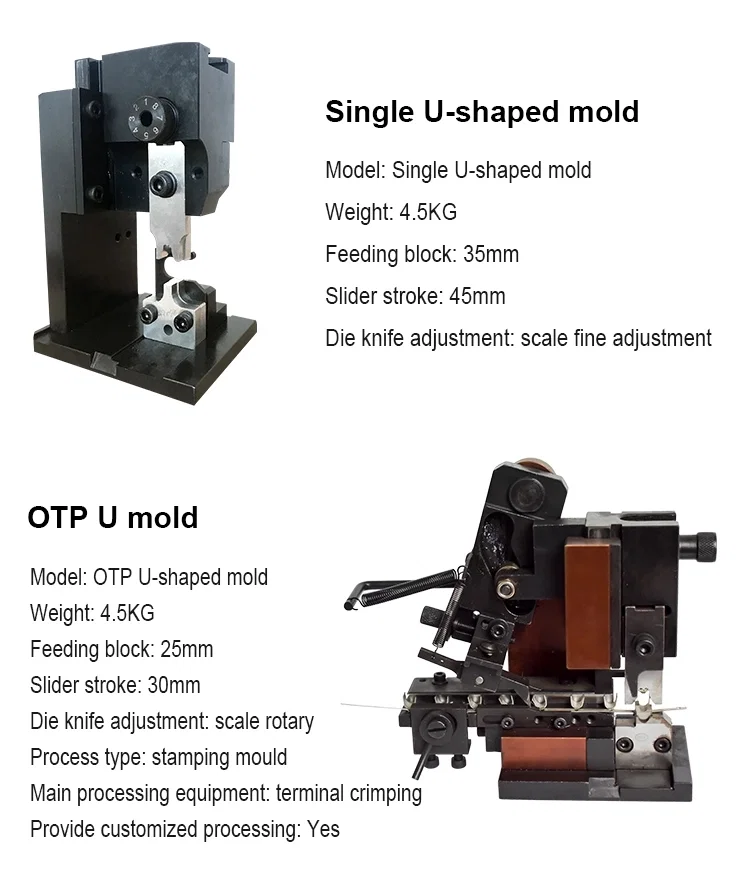

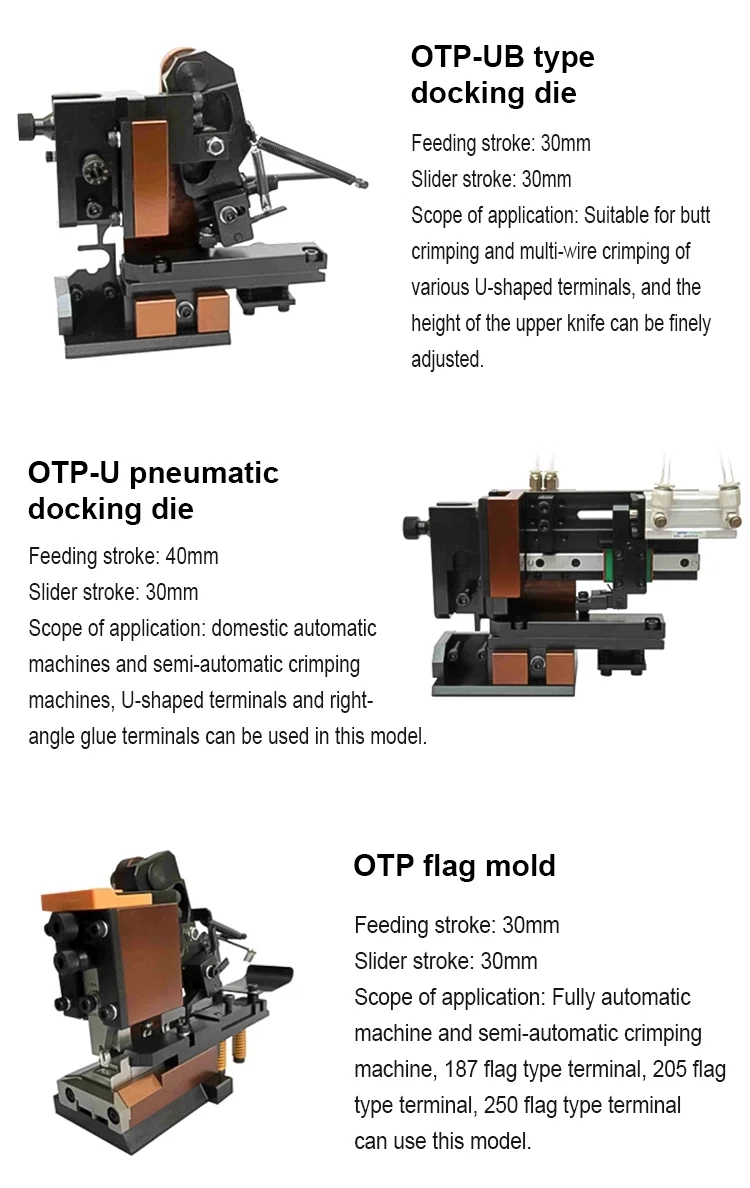

Single U-shaped mold and OTP U mold with 4.5kg weight and stroke specsOTP-UB docking die, OTP-U pneumatic docking die and OTP flag mold
