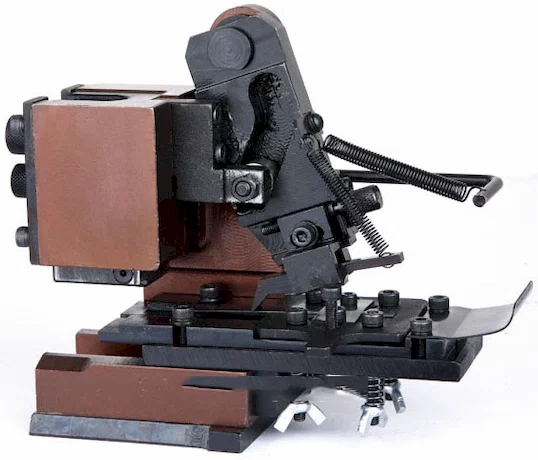

OTP 수평 직선 단자 압착 금형 공압 사양 JW-AP31

📅 2025-05-02 👁️ 2,308
  • 제품 모델: JW-AP31

  • 명세서

    유형: OTP 고정밀 수평/스트레이트 금형
    호환 기계: 와이어 압착 기계
    금형 종류: 공압 금형, 직선 금형, U자형 금형
    적용 분야: 단자 압착, 터미널 기계 애플리케이터
    압착 방향: 수평 및 수직 압착
  • 지금 문의하기

JW-AP31은 직선 금형 구성의 OTP 수평 다이이며, 공기 구동 헤드용 공압 버전도 있다. 램에는 평면 펀치가 장착되어 U자형 하부 네스트로 닫히고, 주조 베이스에 고정된다.

직선 크림퍼는 윤곽이 있는 U 펀치가 아니라 하나의 평면으로 배럴을 닫는다. 그래서 첨부 사진에 절연 링·포크·불릿·버트 단자와 나선 관 단부가 함께 나온다. 네스트가 위치를 잡고 평면이 배럴에 안착하기 때문이다. 압착 높이는 금형 윤곽이 아니라 램 조정에서 얻는다.

이 다이는 전선 압착기의 기존 OTP 애플리케이터용 교체 부품이다. 수평과 수직 압착을 모두 시리즈에 표기하며, 공압 금형 버전은 기계가 에어 헤드로 다이를 구동하는 경우에 규정한다.

주요 특징

1. 직선 크림퍼: 평면 펀치가 U자형 하부 네스트로 닫힘.

2. 공압 금형 버전: 기계식 램이 아니라 에어로 작동하는 헤드용.

3. 폭넓은 단자 대응: 공급사 사진에서 절연·나선 단자가 같은 네스트에 제시됨.

4. 수평 다이 본체: 스트립은 측면에서 공급되고 램은 수직으로 이동.

5. OTP 애플리케이터 대응: 전선 압착기의 단자기 애플리케이터 스테이션에 장착.

6. 교체형 크림퍼·앤빌: 둘 다 본체에 볼트 체결되어 정비 시 분리 가능.

기술 사양

항목사양
모델OTP 고정밀 수평·직선 금형
형식수평 다이, 공압 금형, 직선 금형
적용 분야전선 압착기
호환단자기 애플리케이터
압착 방식수평 및 수직
설계U자형 금형 구성

적용 분야

— OTP 전선 압착기에서 절연 링·포크 단자를 단자당 1스트로크로 압착

— 어스·전원 리드용으로 나선 관 단부와 버트 단부를 평면에서 닫음

— 애플리케이터가 프레스 램과 기계식으로 연결되지 않은 공압 헤드

— 직선 프로파일 네스트로 기존 전선 압착기를 재다이 장착

— 하나의 네스트로 여러 단자 형식을 받아야 하는 혼합 단자 배치

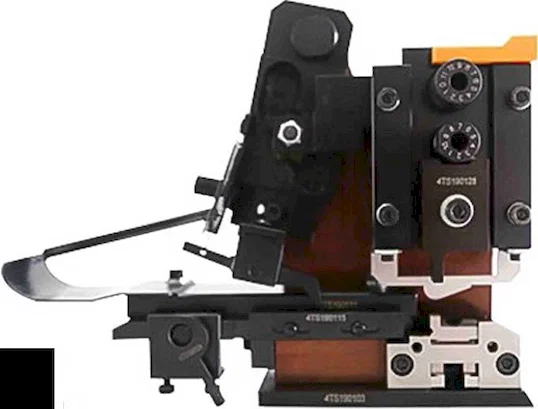

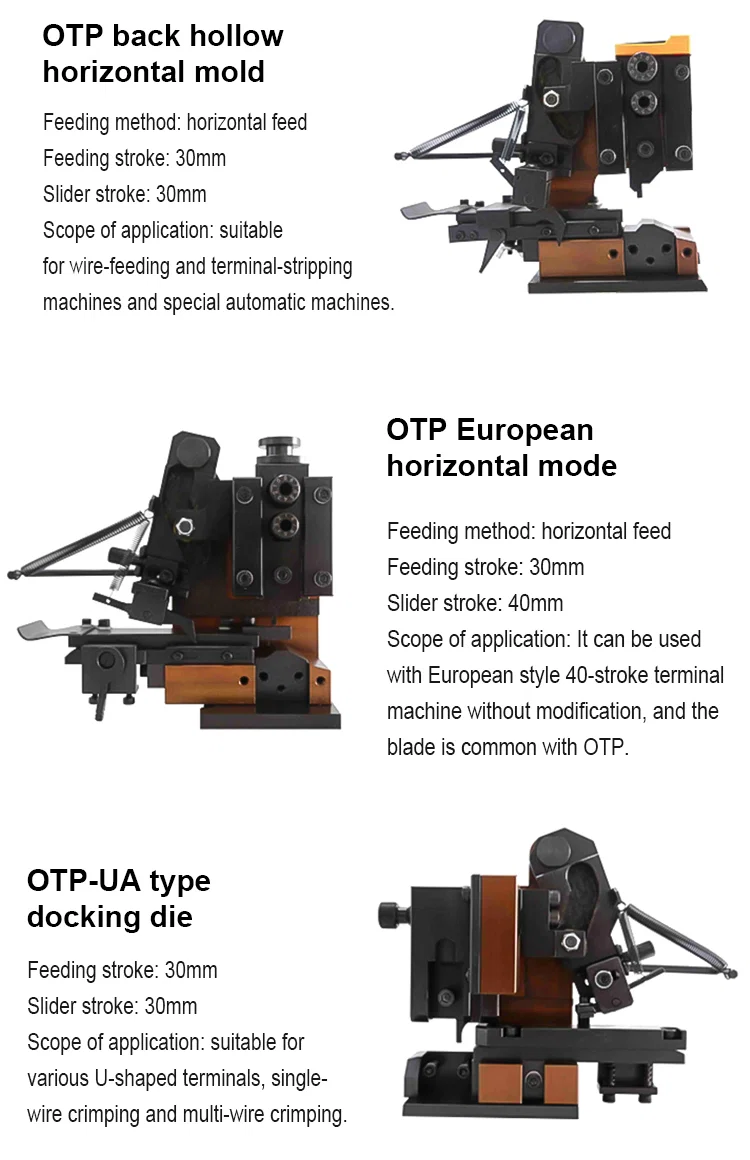

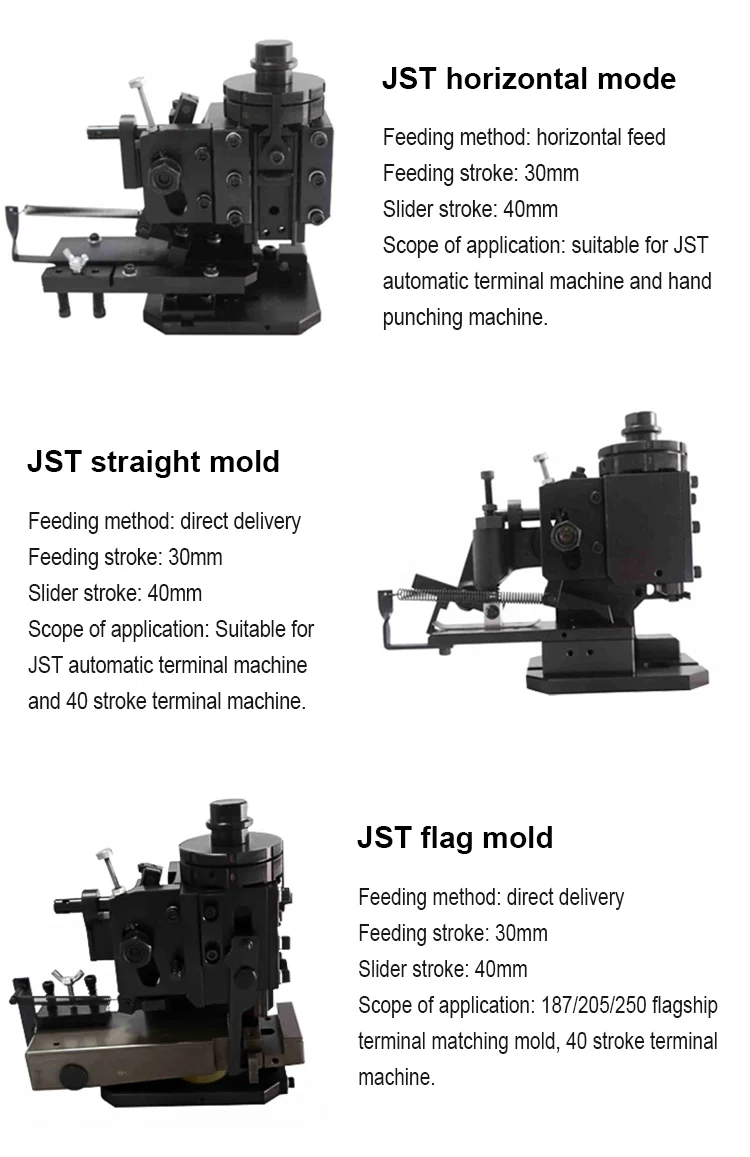

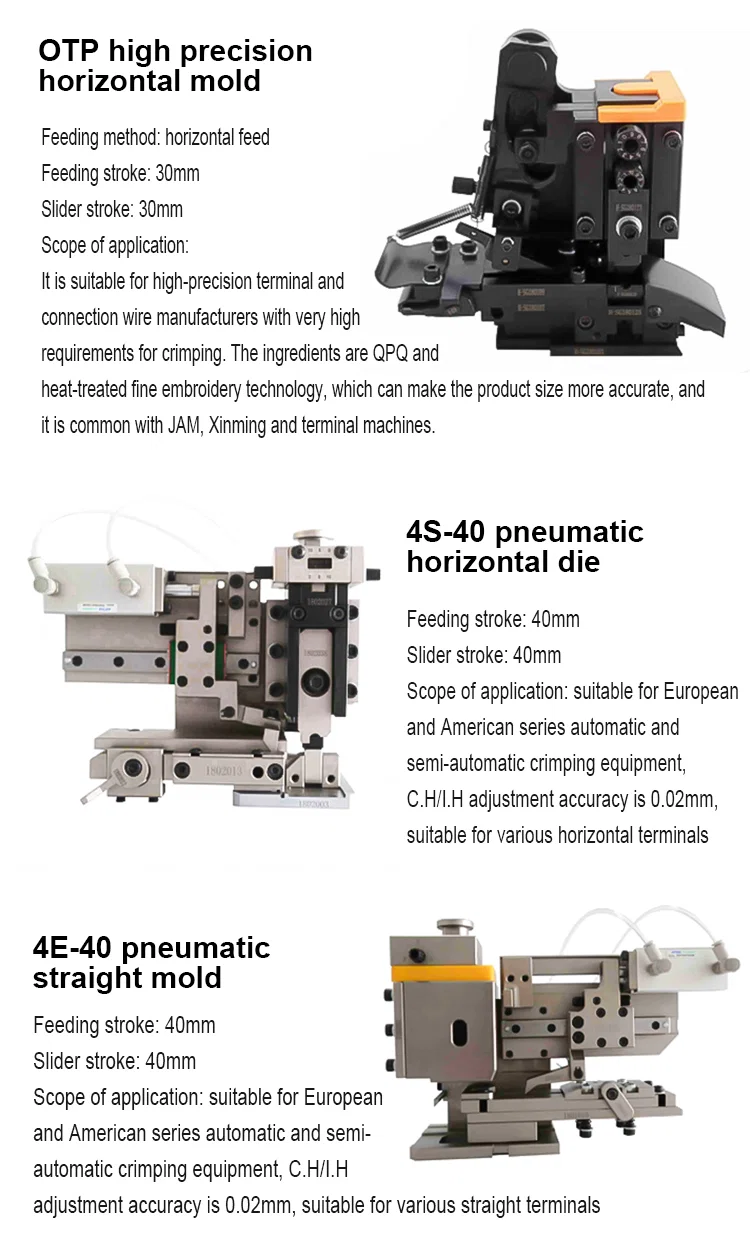

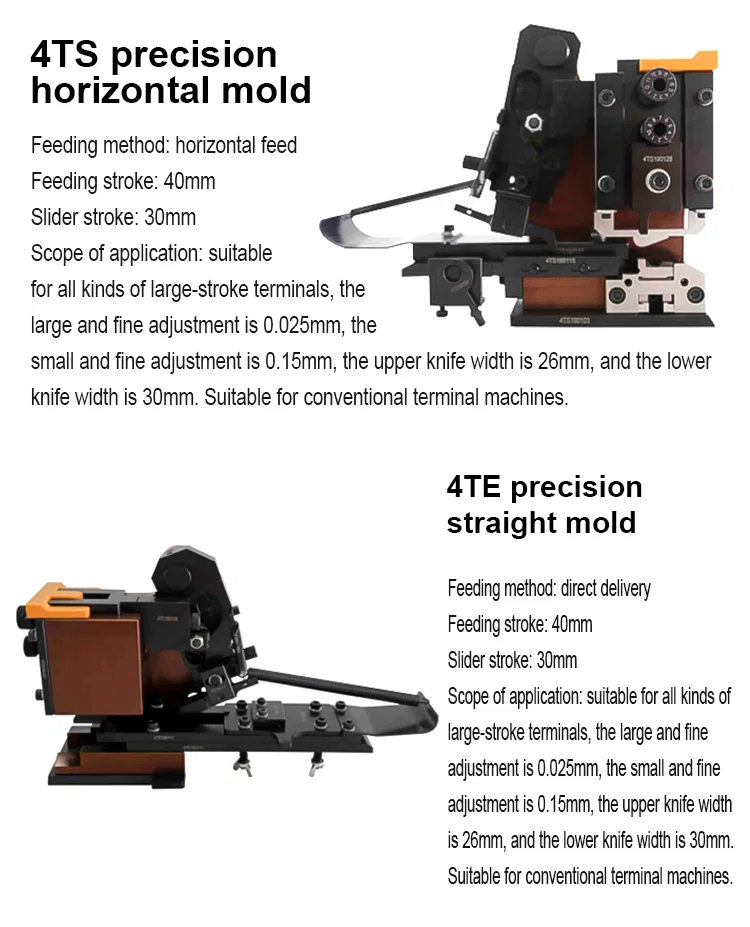

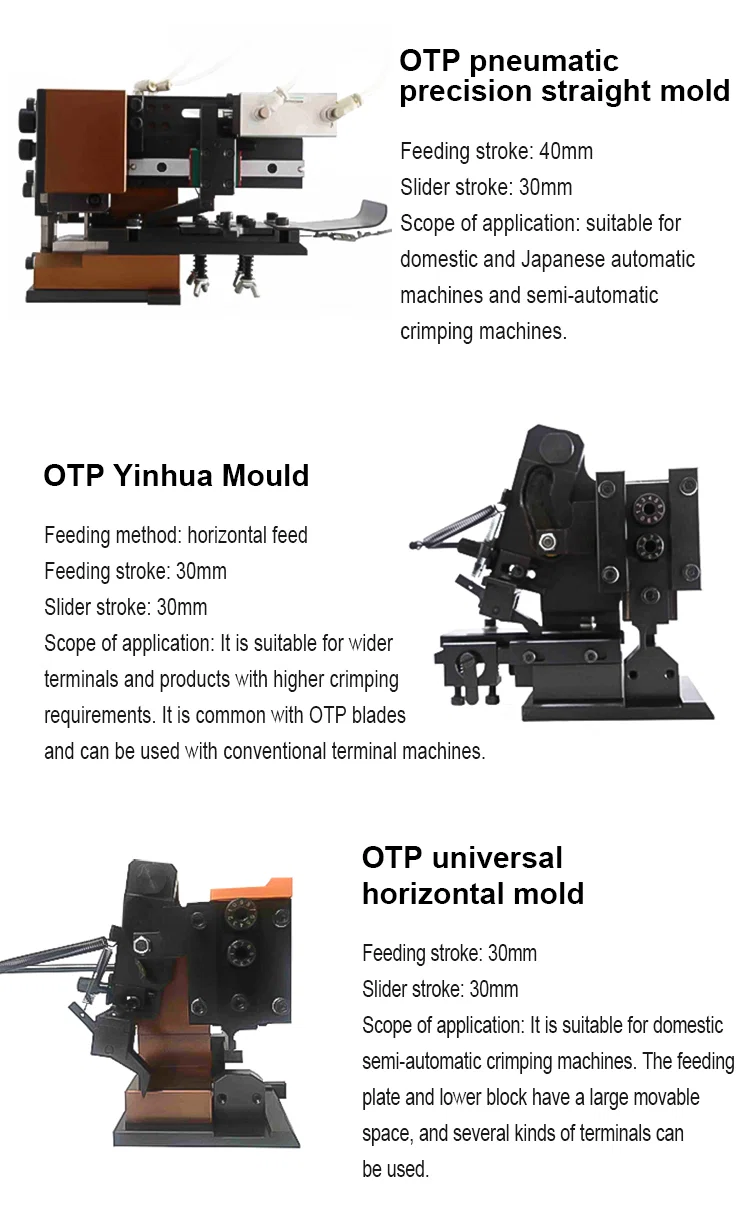

OTP high precision horizontal mold, 4S-40 pneumatic horizontal die and 4E-40 straight mold4S-30 pneumatic horizontal die and 4E-30 mechanical straight mold for terminal crimpingJST horizontal, straight and flag terminal molds shown in black4TS precision horizontal mold and 4TE precision straight moldOTP precision horizontal, OTP precision straight and pneumatic horizontal moldsOTP pneumatic straight mold, Yinhua mould and universal horizontal moldOTP back hollow horizontal mold, European horizontal mode and UA docking die
