AT-101 휴대용 테이프 포장기 사용자 매뉴얼
T-101 핸드헬드 테이프 래핑 머신(케이블 및 와이어 번들링용). 4단 기어, 4000mAh 리튬 배터리, PVC/플란넬/천 테이프 10-25mm 지원. 휴대용, 풋 페달 선택 가능, 5시간 배터리 수명.
기계를 사용하기 전에 안전한 작동을 위해 이 설명서를 주의 깊게 읽어 주십시오!
1. 버튼 및 작동 모드
AT-101 핸드헬드 테이프 포장기는 간단한 제어판을 갖추고 있으며 다음과 같은 버튼이 있습니다:
버튼 개요
1. 제동 버튼
2. 속도 감소 버튼 "-"
3. 속도 증가 버튼 "+"
4. 전원 메인 스위치
속도는 5단계로 나뉘며 실제 작업 및 생산 요구 사항에 따라 조정할 수 있습니다.
구동부
제동 버튼을 누르면 제동되고 파란색 표시등이 계속 켜집니다. 제동을 취소하려면 제동 버튼을 살짝 터치하십시오.
전원 메인 스위치를 누르십시오. 기계가 대기 상태일 때 녹색 표시등이 켜집니다.
작동 모드
모드 1: 스위치 버튼을 두 번 클릭하여 실행합니다. 버튼에서 손을 떼고 한 번 클릭하면 실행이 중지됩니다.
모드 2: 스위치 버튼을 클릭하여 실행을 시작합니다. 버튼에서 손을 떼면 자동으로 중지됩니다.
2. 제어판 세부 정보
5. 시작/정지 스위치
6. 전원 어댑터 핀 구멍
7. 2000mAh 리튬 배터리 핀
8. 페달 스위치 핀 구멍
기계가 대기 상태이고 녹색 표시등이 계속 켜져 있을 때 시작/정지 버튼을 두 번 클릭하면 실행이 시작됩니다. 버튼을 다시 누르면 플라이휠이 한 바퀴 완충된 후 작동을 멈추고 기계는 대기 상태로 돌아갑니다.
플라이휠을 수동으로 돌리려면 제동 버튼을 눌러야 하며, 파란색 표시등과 녹색 표시등이 계속 켜져 있을 때 돌릴 수 있습니다.
3. 전동부

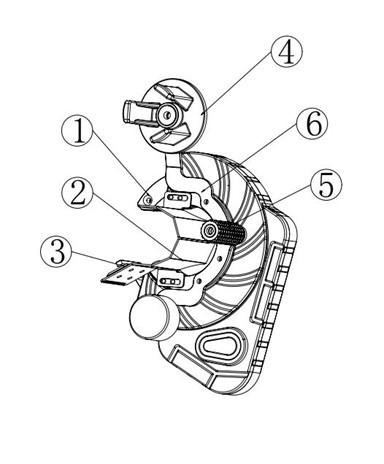

구성 요소 개요
1. 플라이휠
2. 커터 시트의 "C"자형 고정판
3. 커터 시트
4. 테이프 휠
5. 롤러 샤프트
6. 테이프 휠 고정판
커터 시트의 "C"자형 고정판, 커터 시트, 테이프 휠, 롤러 샤프트 및 테이프 휠 고정판은 플라이휠에 고정됩니다.
모터의 회전 운동은 전동부의 기어에 의해 형성됩니다. 회전 운동은 플라이휠의 중심을 회전 중심으로 합니다.
커터 시트 안전
커터 시트에는 숨겨진 블레이드가 있어 작업자가 실수로 접촉하여 부상을 입는 것을 효과적으로 방지할 수 있습니다.
테이프 장착
테이프 휠은 테이프를 설치하는 데 사용되며, 롤러 샤프트를 통해 커터 시트의 고정판을 통과하여 커터 시트에 놓입니다.
안전 주의
작업 중에는 테이프 휠을 만지지 마십시오.
항상 테이프 휠로부터 60cm 이상의 안전 거리를 유지하십시오.

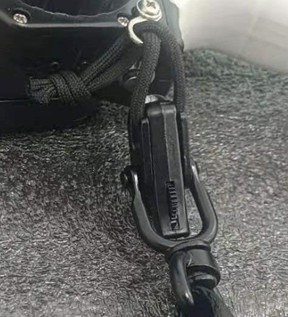

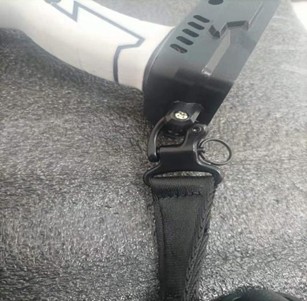

4. 어깨 스트랩 설치
위로 밀어 잠금을 해제하여 팔찌를 분리합니다.
아래로 밀어 잠그면 설치됩니다.
팔찌를 당겨 설치 및 분해합니다.

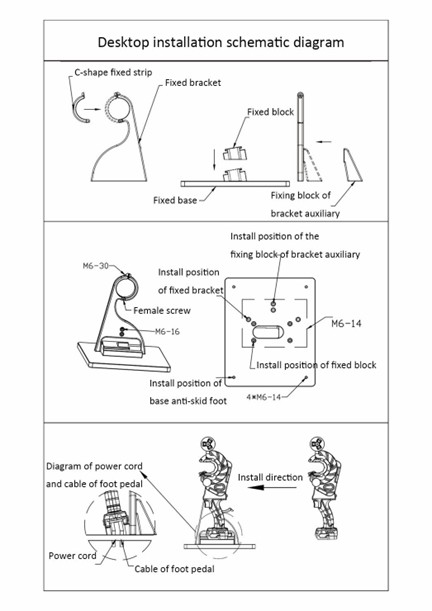

5. 전체 개략도
6. 그리스 주입 유지보수
최적의 성능을 유지하기 위해 정기적으로 그리스 주입구에 그리스를 도포하십시오.
주의:
• 그리스를 주입할 때는 전원을 끄십시오.
• 그리스 주입 간격: 월 2ml.
7. 기술 매개변수
|
사양 |
세부 사항 |
|
테이프 포장기 크기(배터리 제외) |
110 mm x 160 mm x 360 mm |
|
테이프 포장기 무게 |
약 1 KG |
|
데스크탑 베이스 크기(홀더 제외) |
250 mm x 300 mm x 280 mm |
|
데스크탑 베이스 무게 |
약 5 KG |
|
배터리 사양 |
4000mAh 리튬 |
|
배터리 전압 |
10-21V - 4.0A |
|
배터리 방전 시간 |
약 5시간 |
|
배터리 무게 |
약 0.6 KG |
|
테이프 속도 - 기어 1 |
150 r/min |
|
테이프 속도 - 기어 2 |
200 r/min |
|
테이프 속도 - 기어 3 |
350 r/min |
|
테이프 속도 - 기어 4 |
500 r/min |
|
테이프 폭 |
10-25 mm |
|
테이프 최대 외경 |
110 mm |
|
테이프 내경 |
38 mm (다른 크기는 맞춤 제작 가능) |
|
테이프 종류 |
PVC 테이프, 플란넬 테이프, 천 테이프 등 |
|
적용 테이프 범위 |
5 mm - 30 mm (25 mm 이하 권장) |
