저소음 단자 압착기 8KN 220V 산업용 WPM-8000S
제품 모델: WPM-8000S
명세서
모델 번호: WPM-8000S압착 용량: 8KN슬라이드 스트로크: 40mm전원 공급 장치: 220V/50 Hz/60 Hz치수: 380/320/830무게: 200kg정격 용량: 3000W- 지금 문의하기

WPM-8000S는 저소음 단자 압착 범위에서 가장 무거운 기종이다. 데이터시트 기준 압착 능력은 8KN, 슬라이드 스트로크는 40 mm, 정격 용량은 220 V 50/60 Hz에서 3000 W이다. 380 x 320 x 830 mm, 200 kg으로 벤치형이 아니라 바닥 설치형 프레스이며, 모터는 상부에, 다이 시트는 슬롯 가공된 베이스 플레이트에 위치한다. 기기 전면 패널에는 8-Ton Terminal Crimping Machine으로 표기되어 있다.
비슷한 크기의 유압식·공압식 프레스 대신 이 기종을 선택하는 이유는 사이클 거동에 있다. 이 용량의 전기 구동은 펌프가 압력을 형성하거나 실린더가 배기될 때까지 기다리지 않으며, 행정이 압력 스위치가 아니라 기기 자체의 스톱에서 종료되므로 두꺼운 벽 러그에서도 소형 단자에서와 같이 압착 높이가 유지된다. 교환할 유압유도, 건조할 공기 라인도 없다.
시리즈에서 40 mm 스트로크를 기본 사양으로 갖춘 유일한 모델이며, 1500S, 2000S, 4000S는 30 mm, 3000S는 40 mm를 옵션으로만 제공한다. 압착력은 200 kg 프레임에서 8KN으로, 95 kg 4000S의 4톤, 50 kg 1500S의 1.5톤과 대비된다. 카세트 몰드를 단위로 교체하므로 하나의 프레스로 컴퓨터, DC, AV, 방수 단자를 같은 교대조에서 처리할 수 있다.
1. 200 kg 바닥형 프레임에서 8KN 압착 능력으로 시리즈 최대 기종이다
2. 40 mm 슬라이드 스트로크를 이 모델만 기본 사양으로 제공한다
3. 220 V 50/60 Hz에서 3000 W 정격 용량
4. 카세트 몰드를 완전한 단위로 교체해 패밀리 전환이 빠르다
5. 후벽 동 러그와 절연 배럴 러그를 포함해 컴퓨터, DC, AV, 방수 단자를 처리한다
6. 램 위 경고 표지 가드 플레이트, 풋 페달 사이클, 플렉시블 암의 조절식 작업등을 갖춘다
| 항목 | 사양 |
|---|---|
| 모델 | WPM-8000S |
| 압착 능력 | 8KN |
| 패널 표기 등급 | 8-Ton Terminal Crimping Machine |
| 슬라이드 스트로크 | 40 mm |
| 전원 | 220V/50Hz/60Hz |
| 정격 용량 | 3000 W |
| 외형 치수 | 380 / 320 / 830 mm |
| 중량 | 200 kg |

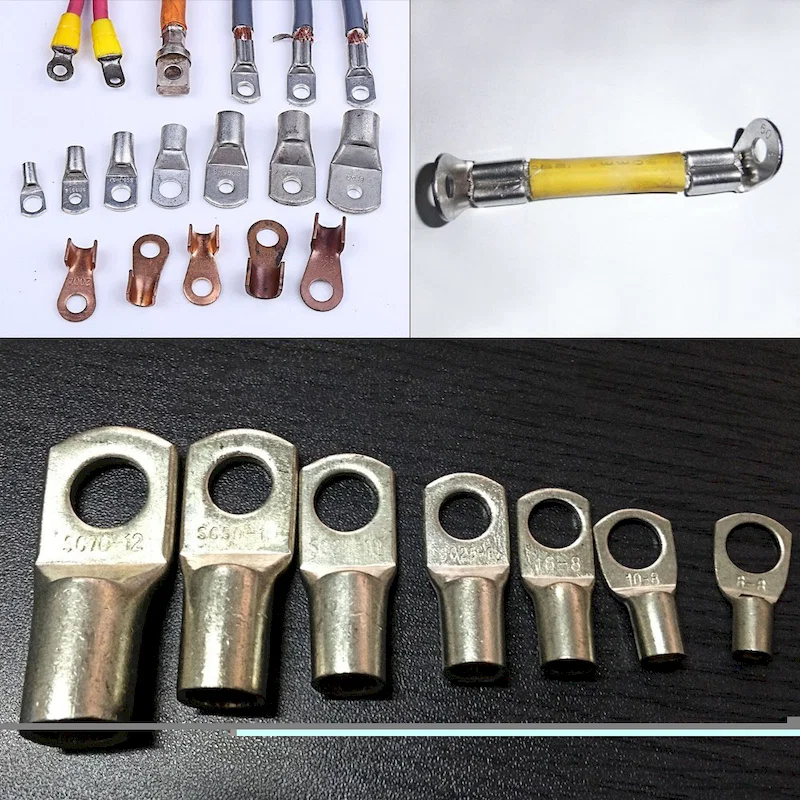

— 중하중 케이블 어셈블리: 대구경 연선에 폐합하는 후벽 동관 러그와 링 단자
— 방수 및 밀봉 커넥터 하네스: 슬리브를 갈라지지 않게 압착하는 절연 배럴 단자
— 컴퓨터 및 AV 기기 하네스: 중하중 러그와 같은 교대조에서 처리하는 DC·보드 단자
— 인입 케이블을 압축 러그로 종단하는 패널 및 배전반 제작
— 하나의 프레스로 여러 단자 패밀리를 커버하고 다이 세트를 카세트로 교체하려는 하네스 공장
