대구경 사각 케이블 로터리 피복 벗김기 15-44mm WPM-5010

📅 2025-05-02 👁️ 2,119
  • 제품 모델: WPM-5010

  • 명세서

    최대 스트리핑 길이: 1000mm
    절단 와이어 직경 범위: 15-44mm
    스트리핑 길이 세트 단위: 0.01mm
    절삭 깊이 설정 단위: 0.01mm
    최대 스트리핑 레이어 수: 1-2레이어
    작동 전원 공급 장치: AC220V/50/60 Hz
    전원: 2000W
    전체 치수: 1680*680*1300mm
    무게: 380kg
  • 지금 문의하기

WPM-5010은 15-44 mm 케이블용 대구경 사각 케이블 로터리 피복 벗김기이다. 외피를 최대 1000 mm까지 벗기고 절단 길이와 절입 깊이를 0.01 mm 단위로 설정하며 1회 패스에 1-2층을 처리한다. 구동은 AC 220 V, 50 또는 60 Hz에서 2000 W이고, 1680 x 680 x 1300 mm 바닥 설치형 프레임의 중량은 380 kg이다.

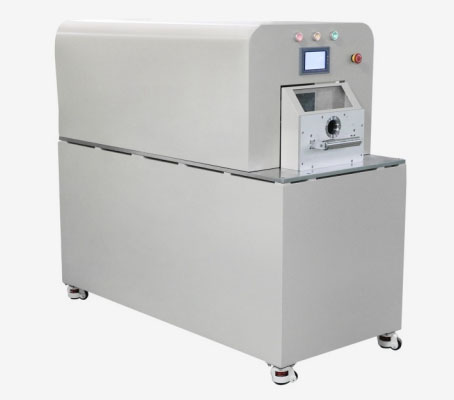

15-44 mm 케이블의 외피를 칼로 벗기는 작업은 하네스 공장에서 위험이 가장 큰 공정이다. 케이블이 진원이 아니거나 두께가 일정하지 않으면 재킷용으로 세팅한 칼날이 심선에 닿기 때문이다. WPM-5010은 헤드 전면의 클램프로 케이블을 고정하고 링 블레이드를 회전시키며, 깊이와 길이를 터치스크린에 0.01 mm 단위로 입력하므로 절단이 작업자 손이 아니라 외피를 따라간다. 헤드 상부에 3등 램프와 비상 정지 장치가 있고 기체는 캐스터로 이동한다.

이 그룹에서 용량이 가장 크며 격차도 크다. WPM-25-290은 3.0 mm2 심선과 290 mm 외피에서 멈추고, WPM-012는 AWG 34 병렬선까지 내려가며, 트위스팅 기종은 도체 단말 가공기이다. WPM-5010은 15 mm를 넘는 케이블 직경의 외피를 벗기는 유일한 기종이고 1000 mm에 도달하는 유일한 기종이다.

주요 특징

1. 대구경 대응: 외경 15-44 mm의 원형·사각 구조를 처리하며 관통 보어 로터리 헤드와 전면 클램프 레버로 케이블을 칼날에 직각으로 고정한다.

2. 최대 피복 벗김 길이 1000 mm로 이 그룹에서 가장 길며, 단말 꼬리보다 커넥터 백셸 작업에 쓰이는 이유이다.

3. 절단 길이와 절입 깊이를 터치스크린에서 0.01 mm 단위로 설정하므로 다음 케이블에 같은 프로그램을 재측정 없이 반복한다.

4. 2000 W, AC 220 V 50 또는 60 Hz 구동에 1680 x 680 x 1300 mm, 380 kg 바닥 설치형 프레임이며 베이 간 이동을 위해 캐스터를 장착한다.

5. 외피 제거 전용으로 트위스팅과 심선 분리는 하지 않으며, 다층 피복 벗김은 1회 패스당 1-2층으로 제한된다.

6. 칼날 형식: 헤드가 회전하며 외피를 절단하는 로터리 링 블레이드로, 케이블 크기별 고정 날 간극이 아니라 0.01 mm 단위로 깊이를 제어한다.

기술 사양

항목사양
모델WPM-5010 (카탈로그 코드 WPM-5010)
최대 피복 벗김 길이1000 mm
절단 전선 직경 범위15-44 mm
피복 벗김 길이 설정 단위0.01 mm
절입 깊이 설정 단위0.01 mm
최대 피복 벗김 층수1-2층
사용 전원AC 220 V, 50/60 Hz
출력2000 W
외형 치수1680 x 680 x 1300 mm
중량380 kg

적용 분야

— EV 충전 케이블 어셈블리: 15-44 mm 충전 리드선의 외피를 커넥터 백셸과 접지 도체에 닿도록 최대 1000 mm까지 제거한다.

— 신에너지·배터리 팩 하네스: 러그 압착 전 대전력 케이블의 외피를 심선 손상 없이 벗긴다.

— 전력 분배·배전반: 부스바와 러그 접속을 위해 긴 외피 창을 만드는 피더 케이블 준비 작업.

— 풍력·태양광·산업 기계 배선: 현장이나 작업장에서 대구경 연성 케이블의 외피를 층별로 제거한다.

— 철도·선박 케이블 어셈블리: 칼이 외피를 관통하면 포설 전체를 폐기해야 하는 중하중 다심 전원 케이블.
