공압 후크 루프 벤딩기 1-6 mm² U형·원형 JW-ST02
공압 후크 루프 벤딩기 1-6 mm² U형·원형 JW-ST02 Thumb

공압 후크 루프 벤딩기 1-6 mm² U형·원형 JW-ST02

📅 2025-05-02 👁️ 2,203
  • 제품 모델: JW-ST02

  • 명세서

    와이어 크기: 1-6mm
    성형 방식: 일회성 굽힘 성형
    구부리기 모양: U자형, 원형
    제어 방식: 터치 스위치
    적용 재료: 다양한 와이어, 철선, 금속 와이어
    아크 형태: 아크, 반원형 아크
    압력계: 고품질 공기압 밸브
  • 지금 문의하기

JW-ST02는 1-6 mm2 금속선으로 후크, U형, 원형, 원호, 반원호를 한 사이클에서 성형한다. 성형 헤드는 공압 구동이고 절곡 데이터는 터치스크린에서 입력하며 작업 압력은 기기 측면의 밸브와 게이지로 설정한다.

핀 지그에 대고 손으로 구부리면 매번 반경이 달라지고 보통 고리를 닫는 2차 공정이 필요하다. 이 기종에서는 공압 헤드가 한 스트로크로 다이 둘레를 따라 선재를 성형해 완성품이 나오며, 절곡 데이터를 터치스크린에 수치로 입력하므로 다음 배치도 빛에 비춰보는 샘플이 아닌 같은 값으로 설정한다.

절곡 전용으로 절단, 벗김, 교정 기능이 없어 JW-ST03 벗김기, CT01 와이어로프 커터와 구분된다. 이 범위에서 도체 단부 준비가 아닌 이어 루프, S 후크, 와이어 손잡이용 기종이다.

주요 특징

1. 1-6 mm2 전선 범위로 철선과 철물 부품에 쓰이는 비철 금속선을 포함한다.

2. U형, 원형, 원호, 반원호를 한 사이클에 성형하며 2차 닫힘 공정이 없다.

3. 절곡 파라미터를 수치로 입력하는 터치스크린으로 반복 작업을 시행착오 없이 호출한다.

4. 압력 밸브와 게이지가 있는 공압 성형 헤드로 작업자의 팔이 아닌 선재 규격에 힘을 맞춘다.

5. 상부 패널의 적색 비상 정지와 고르지 않은 작업대에서 수평을 맞추는 조정 풋.

6. 브러시 처리 스테인리스 전면 패널 뒤에 다이 블록을 두어 테이블 높이에서 선재를 공급하고 완성품이 아래로 배출된다.

기술 사양

항목사양
모델JW-ST02
기기 형식공압 후크·루프 벤딩기
전선 규격 범위1-6 mm2
절곡 형상U형, 원형, 원호, 반원호
작동1회 성형
제어수치 표시 터치 스위치
구동 계통압력 게이지 일체형 공압 밸브
소재 호환철선, 금속선, 각종 와이어

적용 분야

— 철물 공장: 철선으로 S 후크와 이어 루프를 한 사이클에 성형한다.

— 진열·선반: 페그보드와 랙 시스템용 와이어 후크와 U 브래킷.

— 와이어 바스켓·대차 생산: 공압 헤드에서 손잡이와 테두리 루프를 절곡한다.

— 원예·펜스: 코팅 선재의 루프 단부와 원호 구간.

— 의류 액세서리: 행거와 진열대용 후크·루프 와이어 부품.

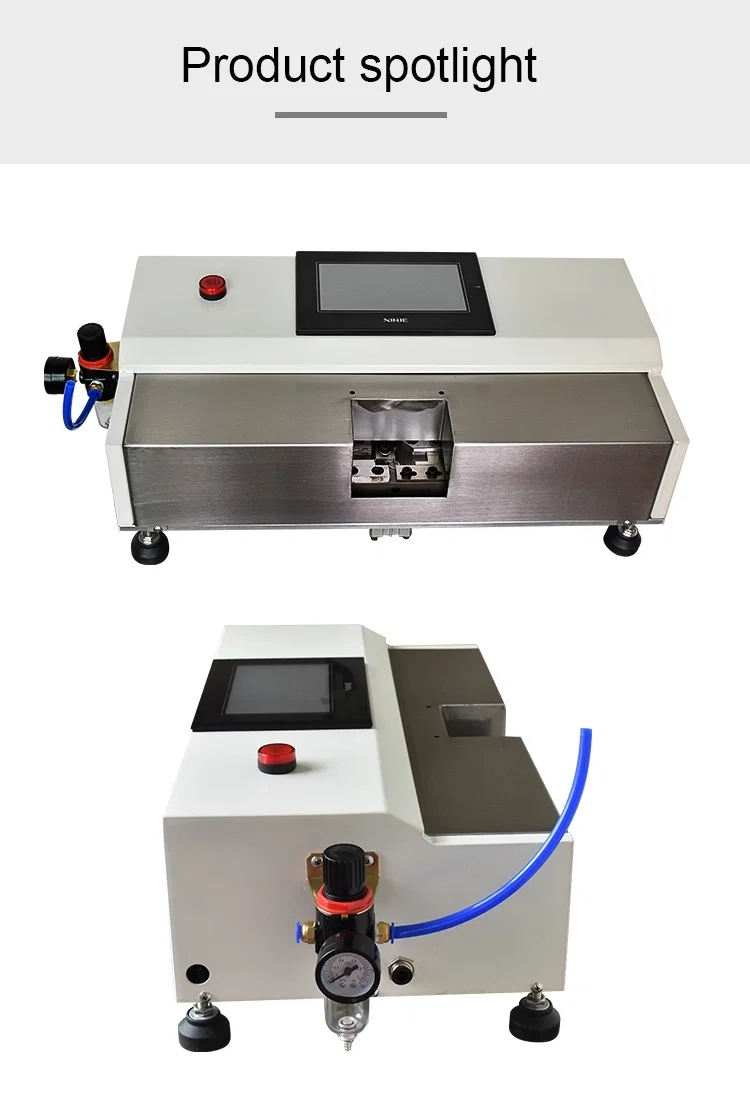

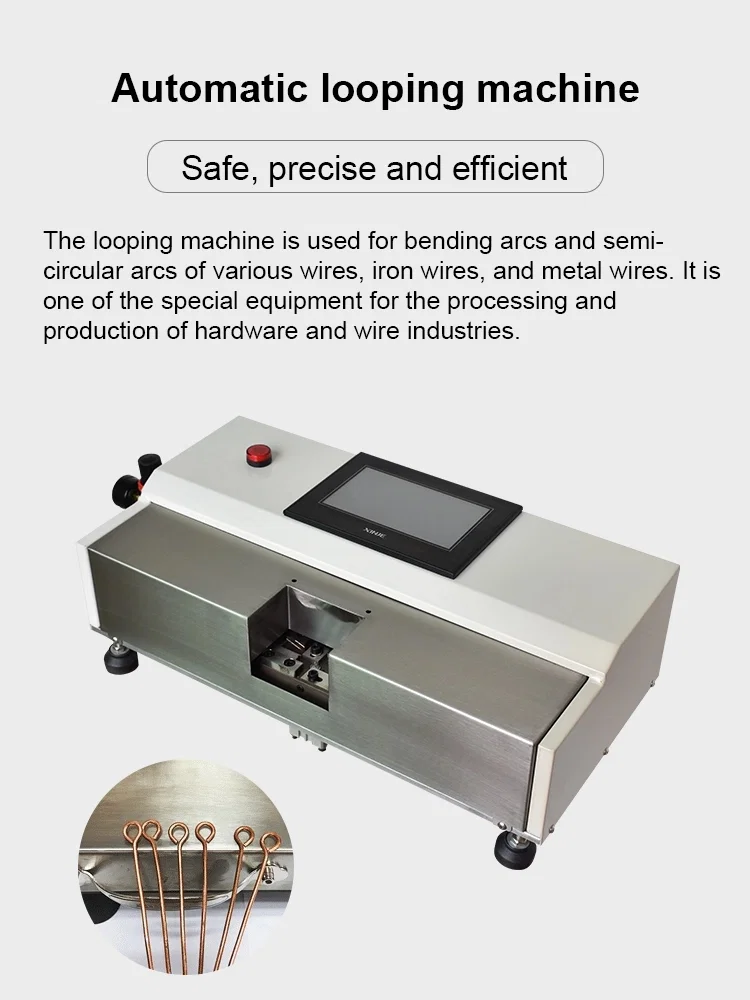

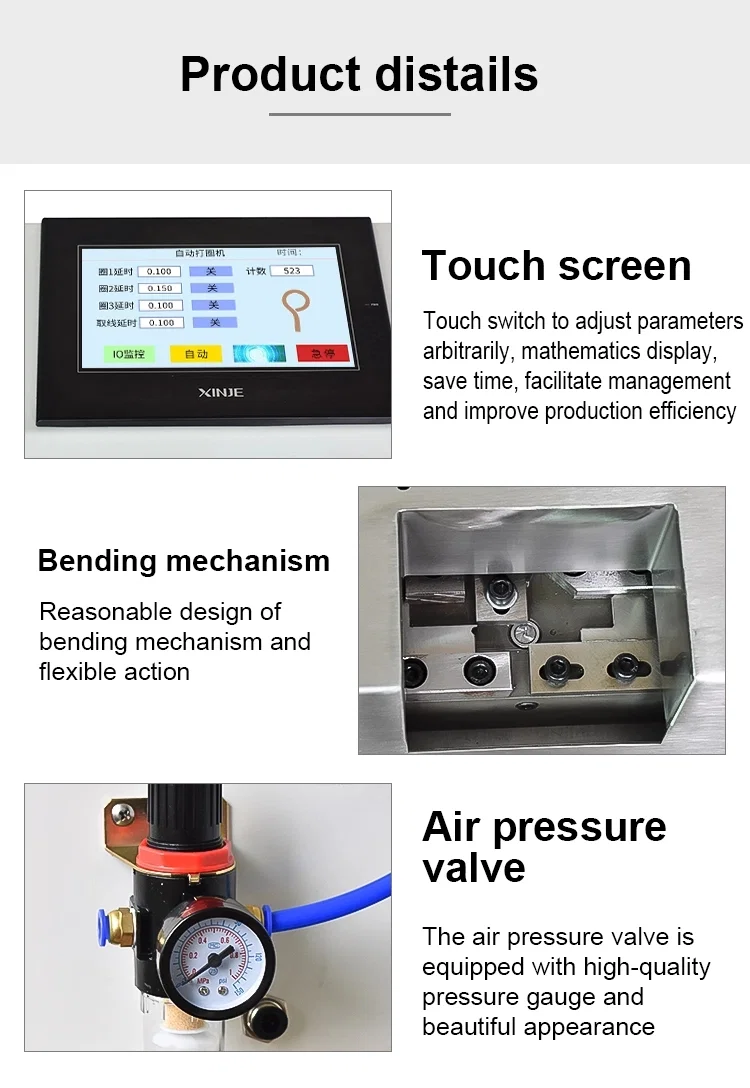

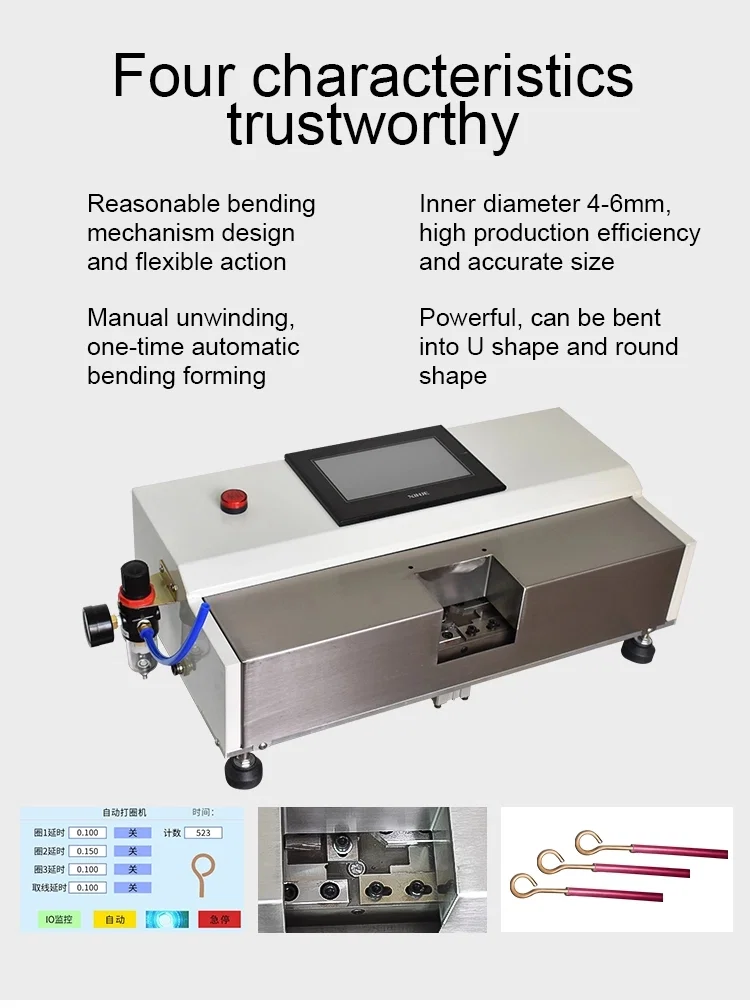

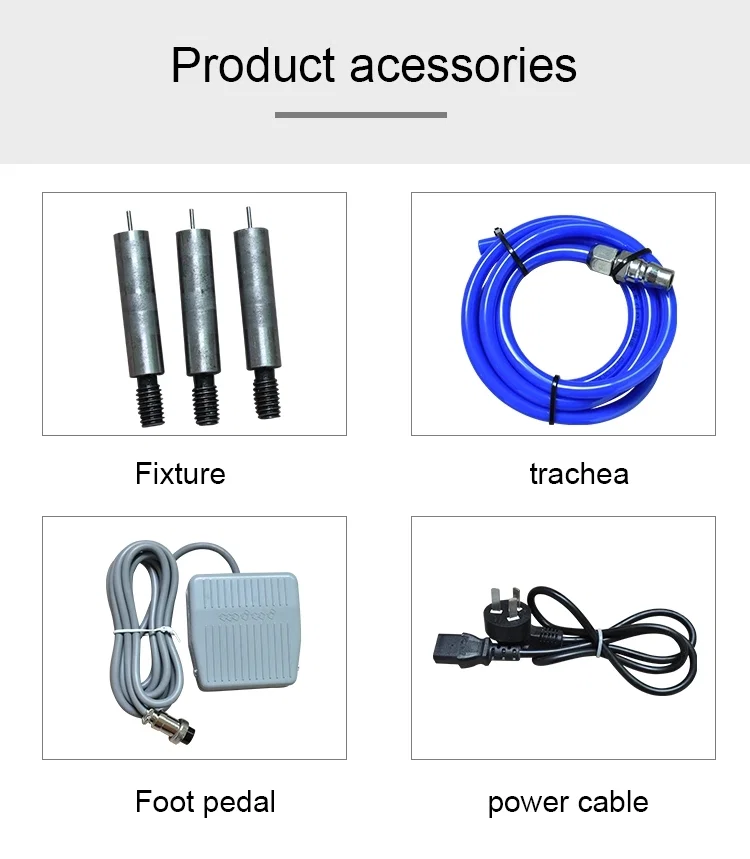

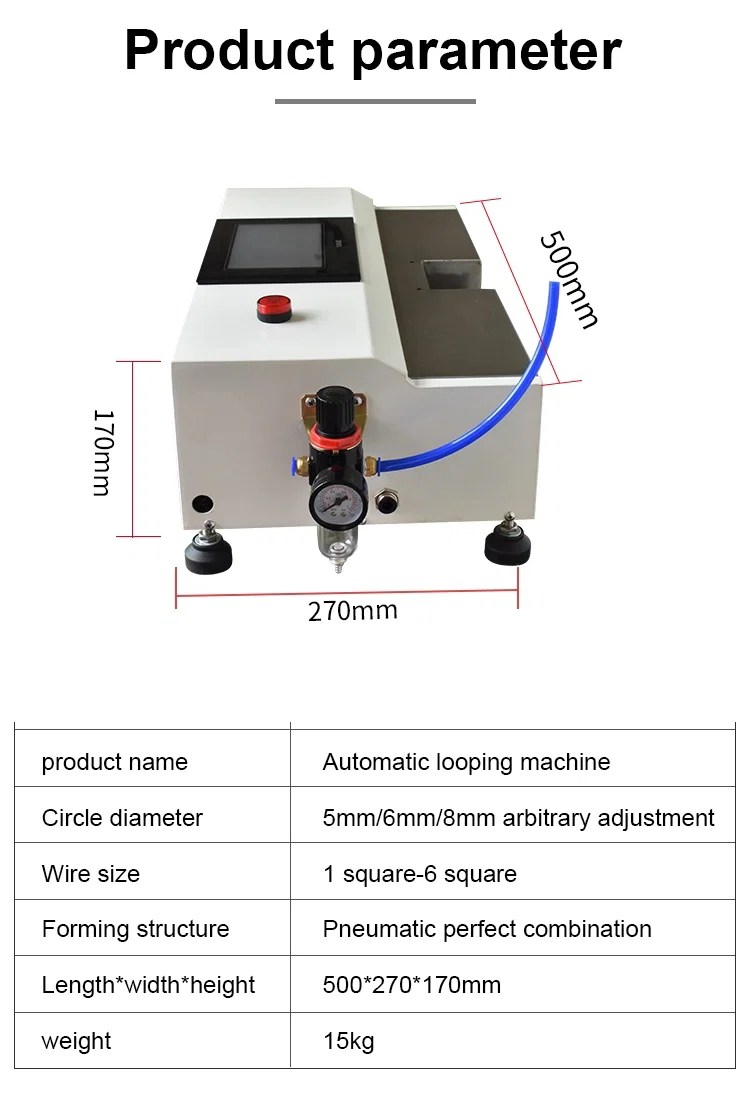

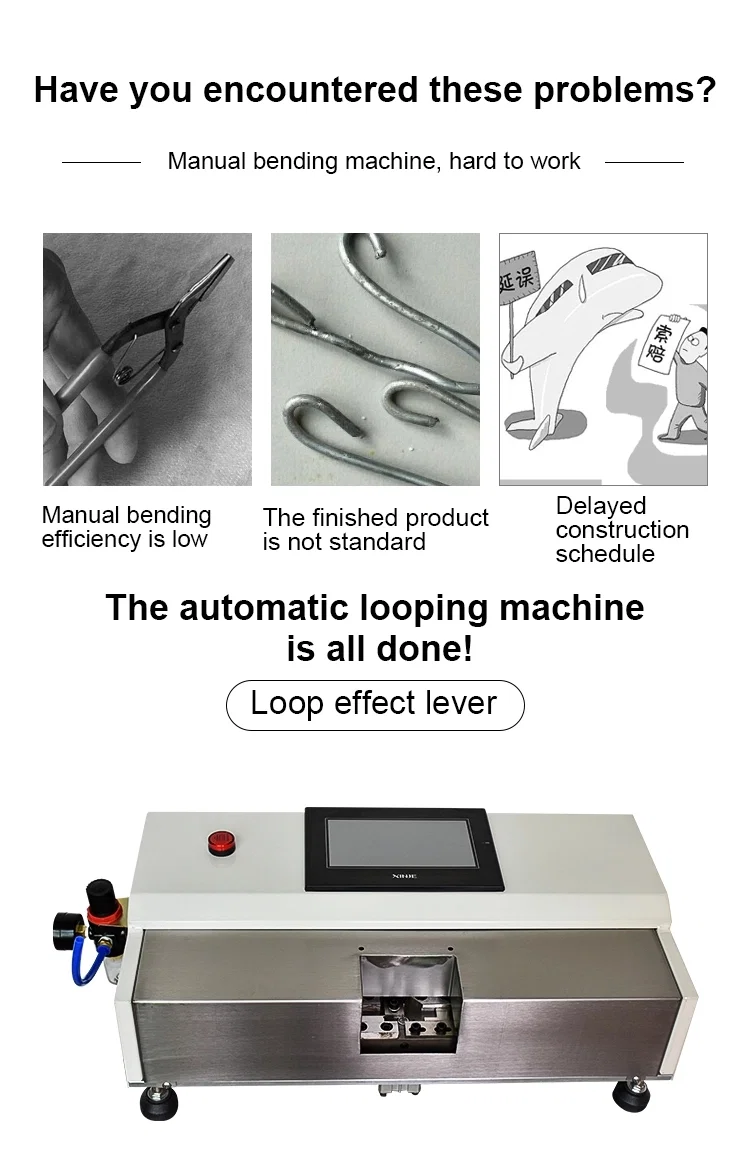

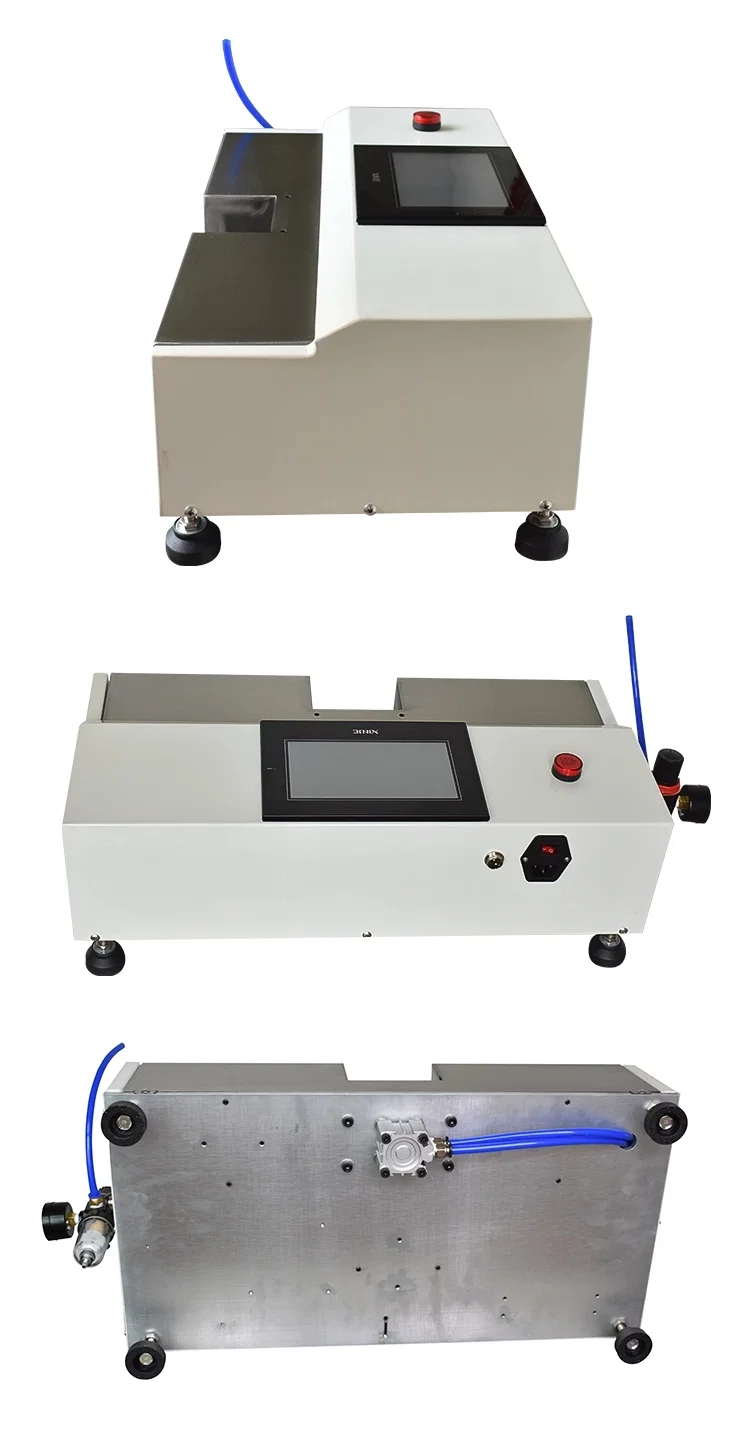

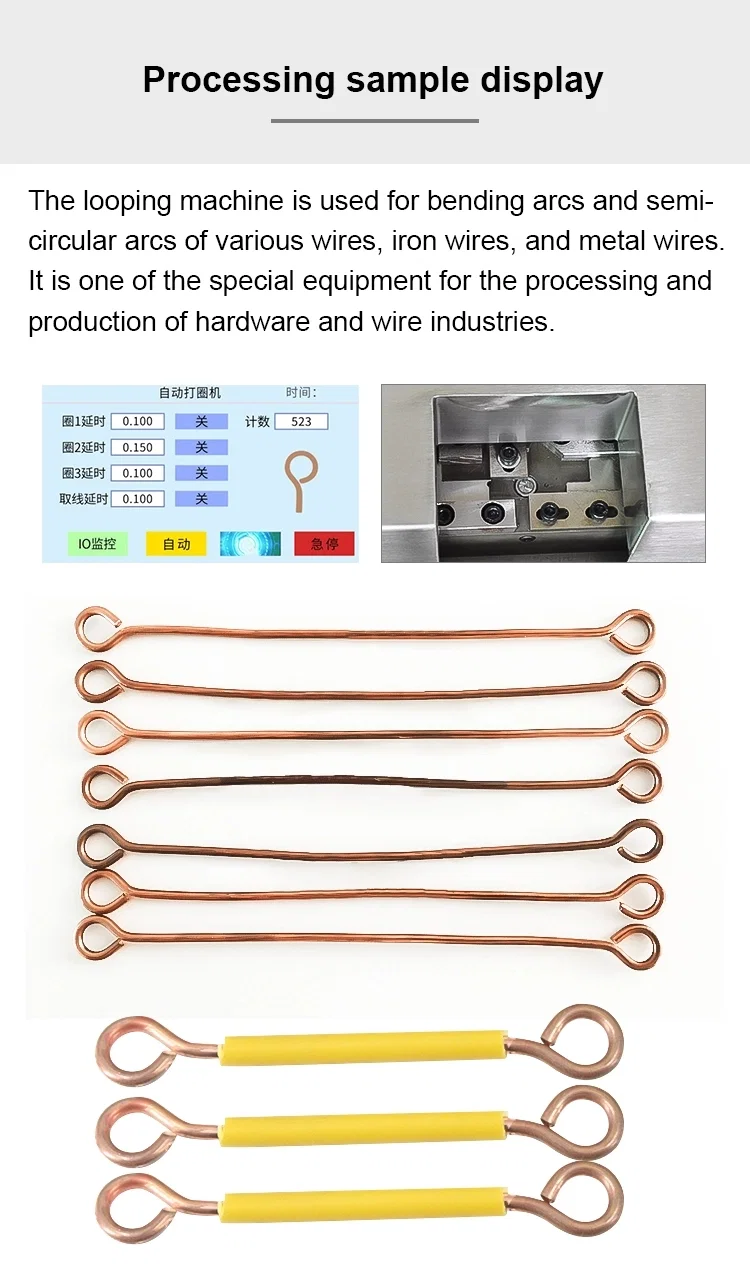

Automatic looping machine with touch screen, red button and looped copper wire insetAutomatic looping machine compared with manual bending pliers and poor bendsLooping machine with bending mechanism, U-shape and round loop samplesLooping machine 500x270x170mm dimensions with pneumatic regulator and parameter tableLoop samples: copper wires looped both ends and yellow-sleeved loopsTouch screen, bending mechanism and air pressure valve close-upsFront and rear views of the compact automatic looping machineTop, side and base views showing pneumatic routing on the looping machineAccessories: three fixtures, blue air tube, foot pedal and power cable
