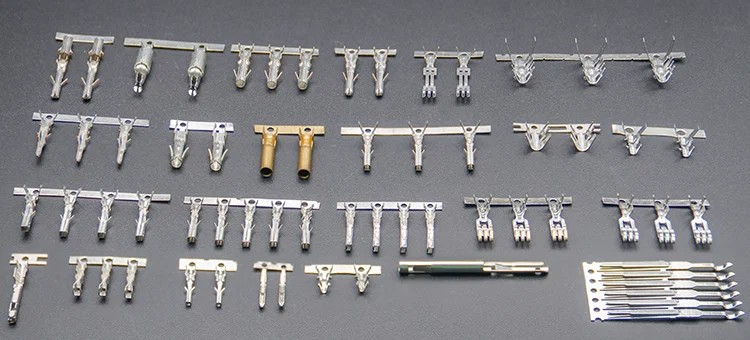

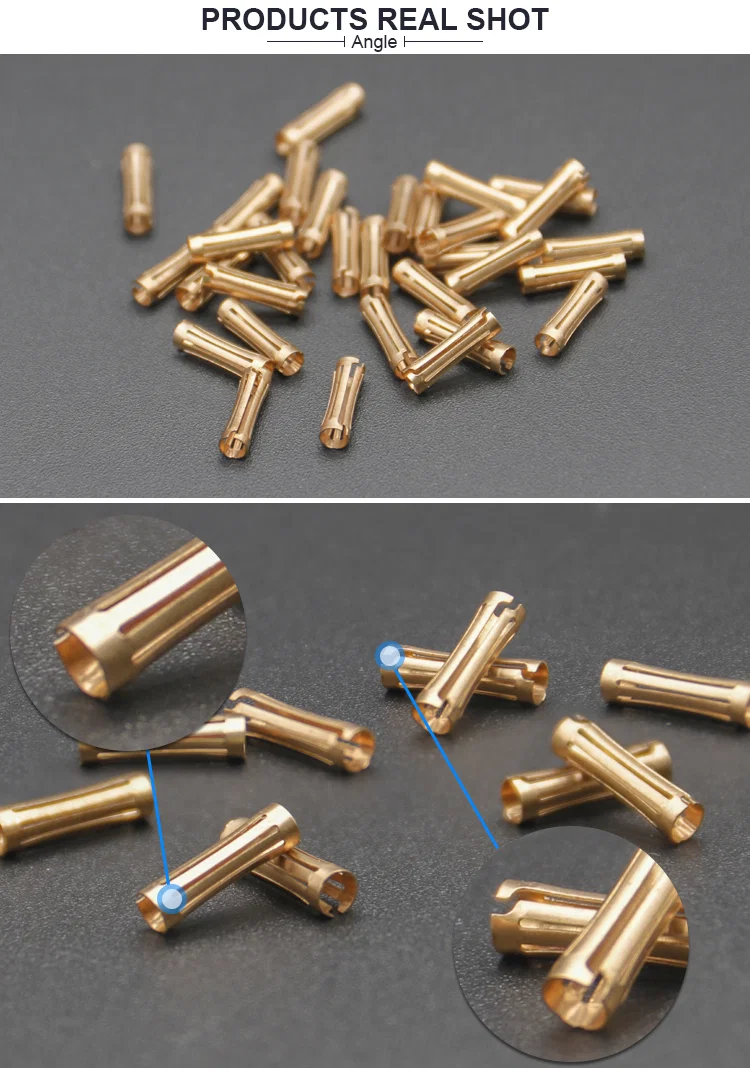

JW-TC05는 도면에 맞춰 제작하는 타발 단자 커넥터로, 카탈로그 형상이 맞지 않는 자동차 및 PCB 용도에 스테인리스나 구리 합금으로 공급한다. 모재는 황동, 인청동, 베릴륨동 또는 스테인리스 SUS304/301이고 주석, 니켈, 은, 금도금을 적용하며 최소 주문 수량은 8,000 pcs이다.
맞춤 단자는 도면과 무관한 이유로 실패한다. 성형 후 접촉면에 도금이 과도하게 쌓이거나, 전단 에지가 노출되어 부식되거나, 타발 버가 결합 핀을 긁는 경우이다. JW-TC05는 도금 경로를 공정 결정으로 견적한다. 타발 후 도금은 전단 에지를 덮고, 도금 후 타발은 절단부의 접촉 영역에 도금 부착을 남기지 않는다. 일본산 고속 정밀 연속 타발기에서 생산하며 오버몰딩 버전용 사출 성형이 가능하고, 로트마다 투영기, 2.5D 시험기, 인장 시험기, 경도 시험기, RoHS 시험기로 검사한다.
JW-TC01부터 JW-TC04와의 차이는 고정 카탈로그라는 점이다. 2.54 mm 4포지션, 5.08/4.2 mm 4핀, 5.08 mm 튜브 플러그, 4.2 mm Mini-Fit이 그것이다. JW-TC05는 형상이 고객 도면에서 나오므로 고정 피치가 없고, 재질과 도금 세트, 염수 분무 검사, 8,000 pcs 금형 수량이 일정한 조건이다.

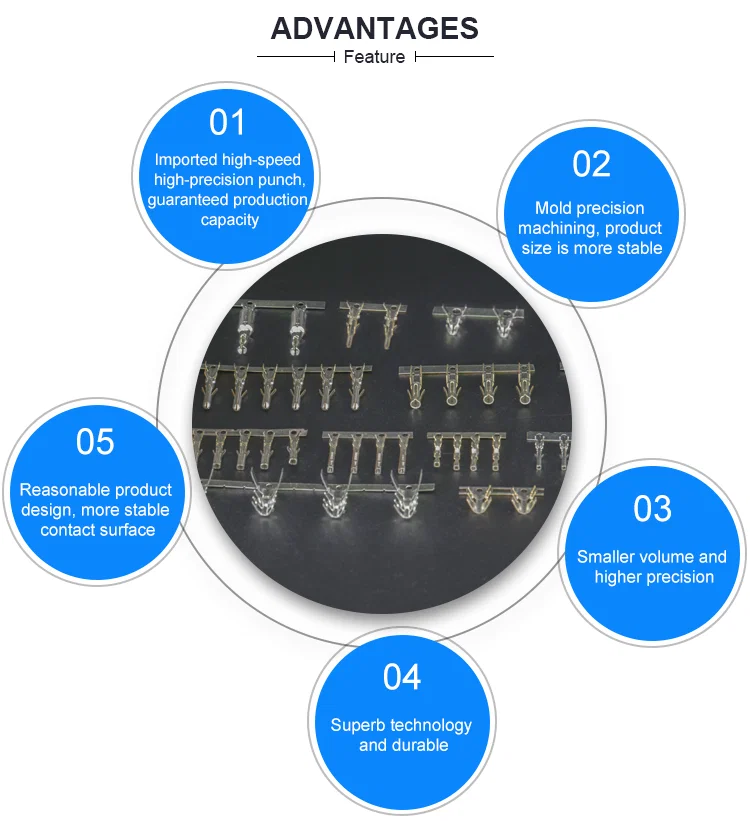

주요 특징
1. 고객 도면으로 형상을 제작해 카탈로그 피치 제약이 없으므로 기존 하우징 캐비티에 맞출 수 있다.
2. 타발 후 도금(전단 에지 피복) 또는 도금 후 타발(절단부 접촉면 청정 유지)의 두 경로를 제공한다.
3. 모재는 황동, 인청동, 베릴륨동, 스테인리스 SUS304/301로 스프링 접점과 내식성 본체를 모두 커버한다.
4. 주석, 니켈, 은, 금도금을 제공하고 색상을 소재색, 금, 은으로 두어 라인에서 도금을 식별한다.
5. 염수 분무 시험으로 산화를 확인하고 투영기, 2.5D 시험기, 인장 시험기, 경도 시험기와 함께 RoHS 시험기를 검사 세트에 포함한다.
6. 일본산 고속 정밀 연속 타발기와 고속 전동 사출 성형기로 생산하며 최소 주문 수량은 8,000 pcs이다.
7. UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS, PFOA 인증을 갖춘다.
기술 사양
| 항목 | 사양 |
|---|
| 모델 | JW-TC05 |
|---|
| 제품 유형 | 맞춤 타발 단자 커넥터(OEM) |
|---|
| 재질 | 황동, 인청동, 베릴륨동, 스테인리스 SUS304/301 |
|---|
| 표면 처리 | 주석 도금, 니켈 도금, 은 도금, 금 도금 |
|---|
| 색상 | 소재 자체 색, 금, 은 |
|---|
| 산화 시험 | 염수 분무 시험 |
|---|
| 도금 공정 | 타발 후 도금, 도금 후 타발 |
|---|
| 최소 주문 수량 | 8,000 pcs |
|---|
| 생산 설비 | 일본산 고속 정밀 연속 타발기, 고속 전동 사출 성형기 |
|---|
| 시험 설비 | 고정밀 투영기, 2.5D 시험기, 인장 시험기, 경도 시험기, RoHS 시험기 |
|---|
| 인증 | UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS, PFOA |
|---|
적용 분야
— 자동차 하네스: 차종별 룸에서 차체, 조명, 센서 커넥터용 비규격 단자 본체.

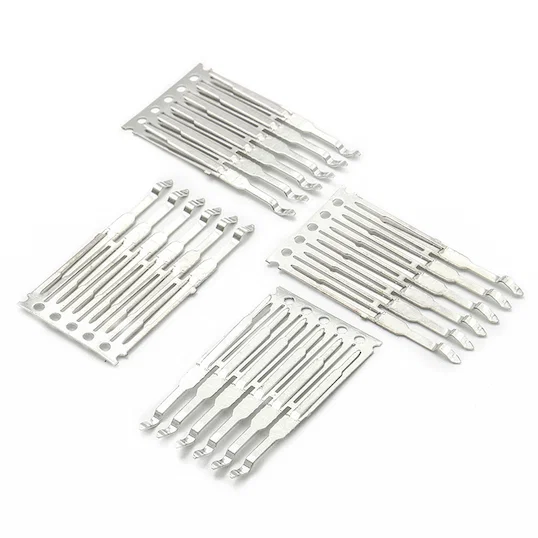

— PCB 어셈블리: 표준 헤더가 풋프린트에 맞지 않는 기판 레벨 연결용 타발 핀과 탭.
— 가전 및 전동 공구 배선: 기존 하우징에 맞춘 맞춤 블레이드 또는 리셉터클 단자.
— 계기 및 제어 함체: 특정 섀시 컷아웃에 맞춰 타발한 접지·차폐 단자.
— OEM 대체 조달: 고객 도면에 이미 규정된 단자를 2차 소스로 타발 생산.
