자동 다중 단자 케이블 압착기 WPM-555

Name: 자동 다중 단자 케이블 압착기 WPM-555
Brand: Xiamen Jingwei - Coiling Tying Machine Manufacturer
SKU: WPM-555
Price: 1000.00 USD
Availability: InStock
Rating: 4.8 (89 reviews)

Model No: WPM-555
이것은 태양열 전선을 포함하여 다양한 길이의 내부 코어에서 다른 단자를 처리할 수 있는 전자동 케이블 압착 기계입니다. 전선 길이가 일치하지 않더라도(최대 200mm의 차이) 스트리핑 및 단자 압착을 위한 3코어 및 4코어 전원 코드를 처리할 수 있습니다. 또한 서로 다른 단자를 서로 다른 코어 와이어에 동시에 압착할 수 있습니다.
적용 가능한 맨끝: 이 기계는 미츠비시 자동 귀환 제어 장치 (3개의 모터에)와 공 나사 드라이브 장비되어, 정확한 철사 먹이고, 벗기고, 그리고 맨끝 주름을 잡는 것을 지키. 움직임은 부드럽고 매끄럽습니다. 터치 스크린을 통해 스트리핑/절단 길이, 절단 깊이 및 압착 위치와 같은 데이터를 쉽게 조정할 수 있습니다. 또한 다양한 크기의 전선을 처리할 수 있습니다. * 적용 가능한 단자: 접지 링 단자, 푸쉬-인 187/250 단자, 깃발 모양 단자(수평 단자는 사용자 정의 가능).
Inquiry now

Detailed description

내부 코어의 다른 길이에 다른 터미널을 위한 완전 자동 케이블 압착 기계, 와이어 압착 기계 단자, 태양열 와이어 압착 기계

제목: WPM-555로 효율성 극대화: 다양한 단자 응용 분야를 위한 전자동 케이블 크림핑 기계

소개:

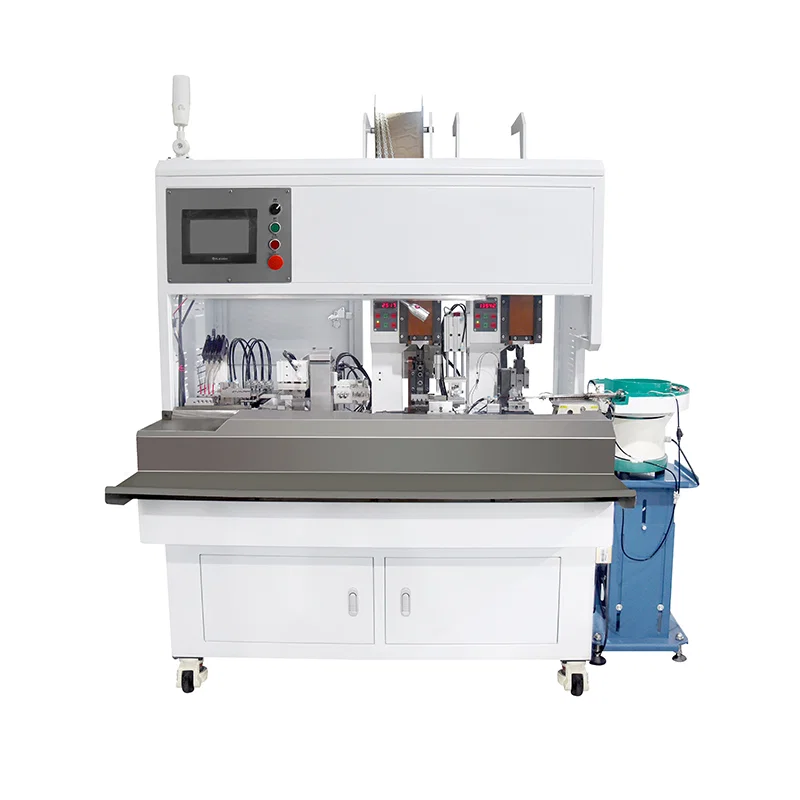

WPM-555 전자동 케이블 압착 기계는 멀티 코어 케이블 처리를 간소화하도록 설계된 혁신적인 솔루션입니다. 이 고급 와이어 압착 기계는 다양한 길이에서도 3코어 및 4코어 피복 케이블의 내부 코어를 절단, 스트리핑 및 압착하도록 특별히 설계된 복잡한 작업을 처리하는 데 탁월합니다. 표준 응용 제품에서 태양열 와이어 압착 기계 작업과 같은 특수 요구 사항에 이르기까지 WPM-555는 타의 추종을 불허하는 정밀도와 효율성을 제공합니다. 이 견고한 케이블 압착 기계는 또한 탁월한 케이블 엔드 압착 기계로서 다양한 단자 유형에 대해 일관되고 고품질의 종단을 보장합니다.

주요 특징 및 이점:

비교할 수 없는 속도를 위한 완전 자동 처리: 이 전자동 케이블 압착 기계로 케이블 처리 워크플로를 자동화하십시오. 3코어 및 4코어 피복 케이블의 내부 코어에 대한 절단, 스트리핑 및 단자 크림핑을 원활하게 통합하여 생산 속도를 크게 높이고 수작업을 줄입니다.

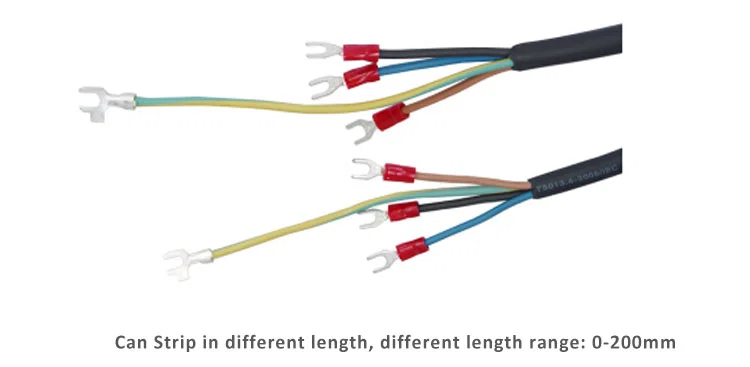

다양한 와이어 길이를 쉽게 처리: 길이가 일정하지 않은 전선을 처리하도록 설계된 WPM-555는 0mm에서 200mm까지의 길이 차이를 전문적으로 관리하여 복잡한 케이블 조립품에 탁월한 다기능성을 제공합니다.
서로 다른 단자의 동시 압착: 유연성을 높이고 다양한 프로젝트 요구 사항을 처리할 수 있습니다. 이 기계는 서로 다른 단자를 서로 다른 코어 와이어에 동시에 압착하여 다양한 응용 분야에 맞게 생산 라인을 최적화할 수 있습니다.

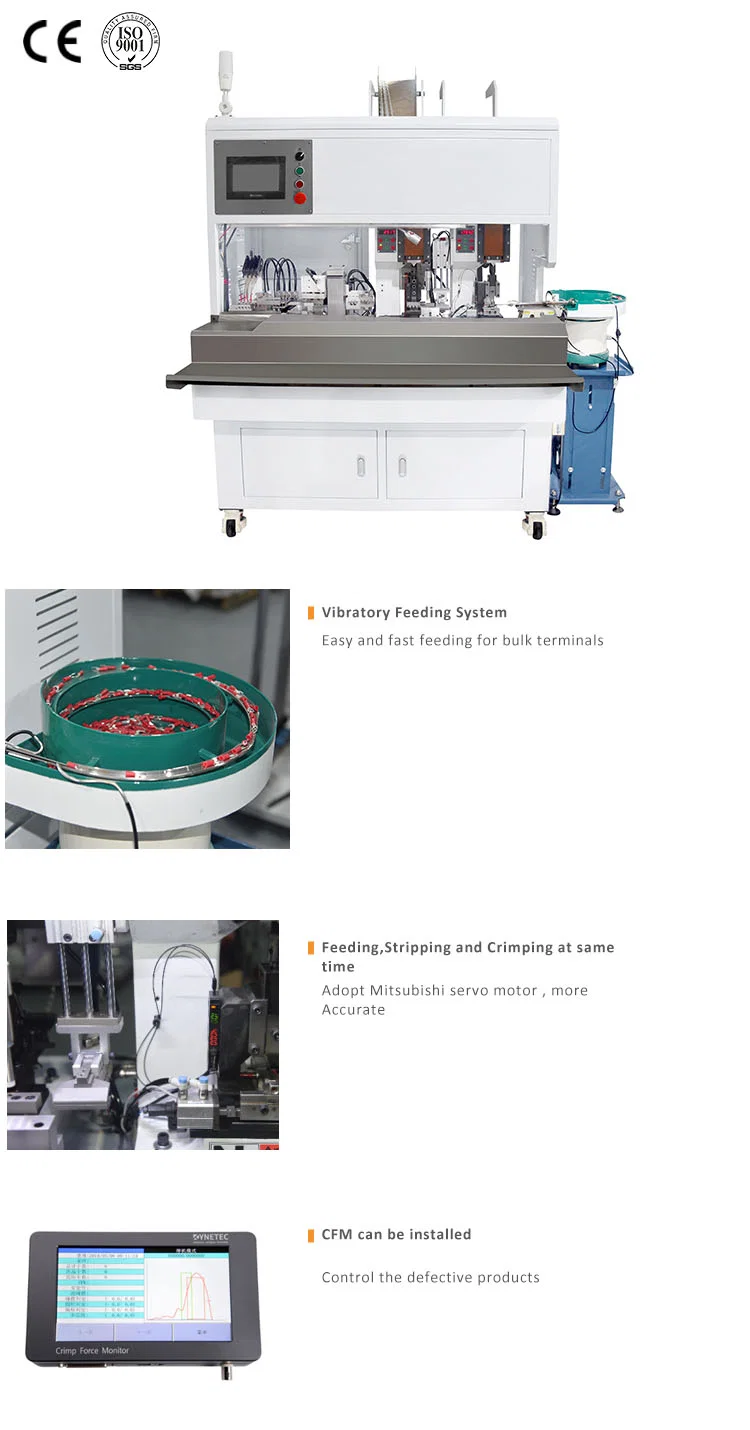

고정밀 서보 제어: 3개의 Mitsubishi 서보 모터와 볼 스크류 드라이브가 장착된 WPM-555는 와이어 공급, 스트리핑 및 단자 압착에서 탁월한 정밀도를 보장합니다. 이 고급 서보 시스템은 원활하고 동기화된 작동을 보장하여 일관되고 고품질의 출력을 제공합니다.
사용자 친화적인 터치 스크린 작동: 직관적인 터치 스크린 인터페이스로 기계 제어 및 작동을 단순화하십시오. 스트리핑 및 절삭 길이, 절삭 깊이 및 압착 위치를 포함한 모든 조정은 터치 스크린을 통해 쉽게 관리할 수 있어 작업자 편의성이 향상되고 설정 시간이 단축됩니다.
다양한 단자 호환성: WPM-555는 접지봉 단자, 푸시인 187/250 단자 및 깃발 모양의 단자를 포함한 광범위한 단자 유형과 호환됩니다. 수평 단자에 대한 사용자 정의도 가능하여 단자용 다목적 와이어 압착 기계로서의 적용 범위를 더욱 확장합니다.
통합 결함 감지 시스템: 생산 오류를 최소화하고 일관된 품질을 보장합니다. 기계의 자동 감지 기능은 결함 있는 제품을 효과적으로 식별하고 플래그를 지정하여 즉각적인 시정 조치를 취하고 낭비를 줄일 수 있습니다.
생산성 향상을 위한 대용량: 3심 케이블의 경우 500-550 pcs/h, 4심 케이블의 경우 450-500 pcs/h의 용량으로 인상적인 생산 속도를 달성하여 까다로운 생산 목표를 효율적으로 달성할 수 있습니다.
견고하고 신뢰할 수 있는 구조: 까다로운 생산 환경을 견딜 수 있도록 제작된 WPM-555는 550KG의 상당한 무게와 1500 * 970mm * 1700mm의 치수를 가진 견고한 기계로 장기적인 신뢰성과 일관된 성능을 보장합니다.

기술 사양:

특징	사양
모델	WPM - 555
키워드 포커스	케이블 압착 기계, 와이어 압착 기계, 다양한 길이의 내부 코어에 있는 다른 단자용 완전 자동 케이블 압착 기계, 단자용 와이어 압착 기계, 태양열 와이어 압착 기계, 케이블 끝 압착 기계
케이블 유형	3심 또는 4심 피복 케이블
절단 길이 차이	0 - 200 밀리미터
절단 정밀도	±0.1(0.1 + 0.005*L) mm, 여기서 L = 절단 길이
스트리핑 길이	0 - 15 밀리미터
압착력	3톤
용량	3 코어: 500 - 550 pcs/h, 4 코어: 450 - 500 pcs/h
전원 공급 장치	AC220/110V/50/60HZ
기계 크기	1500년 * 970 mm * 1700 mm
무게	550 킬로그램
적용 가능한 터미널	그라운드 링, 푸쉬인 187/250, 깃발 모양(수평 사용자 정의 가능)
서보 모터	미쓰비시 (3 서보)
구동 시스템	볼 스크류 드라이브
제어 시스템	터치 스크린

응용 프로그램:

WPM-555 케이블 압착기는 다음을 포함하여 다양한 단자 유형의 다중 코어 피복 케이블의 정밀하고 효율적인 압착이 필요한 광범위한 응용 분야에 이상적으로 적합합니다.

전원 코드 제조
가전제품 배선 하니스
자동차 케이블 어셈블리
산업 제어 시스템
태양열 와이어 하네스 생산
그리고 더!

결론:

WPM-555 전자동 케이블 압착기에 투자하고 케이블 처리 능력의 상당한 도약을 경험하십시오. 이 고성능 기계는 탁월한 정밀도, 다기능성 및 효율성을 제공하여 현대 제조에 없어서는 안 될 자산입니다. 오늘 저희에게 연락하여 자세한 내용을 알아보고 특정 요구 사항에 맞는 맞춤형 솔루션을 요청하십시오.

무게 : 550KG
