4릴 케이블 공급 시스템 15 kg/릴 WPM-E001

📅 2025-05-02 👁️ 1,569
  • 제품 모델: WPM-E001

  • 명세서

    모델 번호: WPM-E001
    전압: 220V
    효율: 180W
    브레이크: 전자 유도 브레이크
    운반 용량: ≥15KG
    릴 직경: 20-30cm
    무게: 120KG
    치수: 110cmx85cmx75cm
  • 지금 문의하기

WPM-E001은 4개 릴의 전선을 하네스 라인으로 공급하는 4릴 케이블 피딩 시스템이다. 직경 200-300 mm 릴을 개당 15 kg 이상 장착하고, 220 V 전원의 180 W 모터로 구동한다. 본체 중량은 120 kg, 외형은 110×85×75 cm이다.

기계식 드래그 브레이크 대신 전자 유도 브레이크를 적용했다. 라인이 정지하면 브레이크가 릴의 과회전을 억제하므로 전선이 스풀에서 흘러내리거나 릴과 기기 인입부 사이에서 엉키지 않는다. 라인이 재가동되면 고정 드래그로 버티는 대신 인장에 비례해 브레이크가 풀리므로 공급 롤러가 저항과 싸우지 않는다. 이 방식이 릴마다 댄서를 두지 않고도 4개 전선을 균일한 장력으로 운용하게 하며, 단순 마찰 브레이크 스탠드가 릴이 비어갈 때 해내지 못하는 부분이다.

5릴 WPM-E005는 650 W, 릴 직경 350 mm, 릴당 20 kg, 폭 25 mm 리본 대응의 대형 기종으로 900×800×1250 mm 프레임을 사용한다. E001은 4릴, 180 W, 200-300 mm 릴 사양을 유지하므로 전선 수가 적고 스풀이 작은 공정에 적합하다.

주요 특징

1. 한 프레임에 릴 위치 4개를 두고 4개 전선을 단일 인입점으로 병렬 공급한다.

2. 전자 유도 브레이크가 라인 정지 시 각 릴의 과회전을 억제해 흘러내림과 엉킴을 방지한다.

3. 릴 용량은 위치당 직경 200-300 mm, 15 kg 이상이다.

4. 220 V에서 180 W로 구동하며 제어·브레이크 전자부를 하부 하우징에 수납한다.

5. 110×85×75 cm, 120 kg으로 캐스터를 이용해 하네스 라인 선단에 배치한다.

6. 고정 드래그가 아니라 인장에 비례해 브레이크가 풀리므로 공급 롤러가 스탠드와 힘을 겨루지 않는다.

기술 사양

항목사양
모델WPM-E001
기기 형식4릴 케이블 공급 시스템
전원220 V
출력180 W
브레이크전자 유도 브레이크
장입 용량릴당 15 kg 이상
릴 직경200-300 mm
외형 치수110×85×75 cm
중량120 kg

적용 분야

— 4심 하네스 조립: 절단·단말 스테이션으로 병렬 공급한다.

— 제어반·배전반 배선: 한 위치에서 4가지 전선 규격을 공급한다.

— 자동차 하네스 라인: 기기와 함께 릴이 정지·재가동하는 브레이크 제어 페이오프에 적용한다.

— 가전 코드·전원 리드 생산: 절단·벗김 헤드로 다릴 공급한다.

— 마찰 브레이크 스탠드에서 과회전하는 소형 릴을 쓰는 케이블 조립 셀.

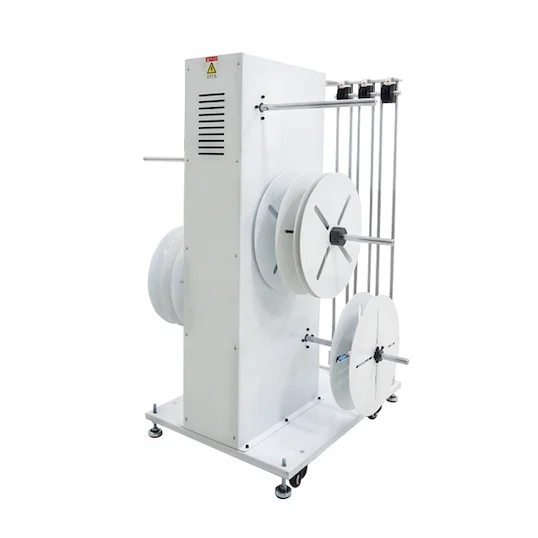

스풀 접시가 있는 페이오프 프레임을 갖춘 WPM-E001 4릴 공급기 측면터치 패널과 스풀, 와이어 코일 인셋이 있는 WPM-E001 케이블 공급기스풀 접시 4개와 가이드 로드가 있는 WPM-E001 4릴 페이오프 시스템흰색 컬럼에 장착된 WPM-E001 수평·수직 공급 헤드제어 패널과 댄서 암이 보이는 WPM-E001 750 W 공급기 정면15 kg 접시와 강재 로드가 있는 WPM-E001 단일 스풀 공급기앞뒤로 스풀 접시를 장착한 WPM-E001 2열 공급기위치 결정 핀 3개가 있는 턴테이블을 갖춘 WPM-E001 공급기500 mm 콘 보빈과 치수 표기가 있는 WPM-E001 페이오프 릴너트, 보빈, 와이어 릴을 표기한 WPM-E001 공급기 부품 도면
