연속 핀 단자 75/105°C 나일론·PVC JW-TM04
연속 핀 단자 75/105°C 나일론·PVC JW-TM04 Thumb

연속 핀 단자 75/105°C 나일론·PVC JW-TM04

📅 2025-05-02 👁️ 1,893
  • 제품 모델: JW-TM04

  • 명세서

    재질: 구리
    절연체: PVC
    온도 범위: 75/105도
    표면 처리: 주석 도금
    형태: 연속 스트립
    용도: 자동 압착
    특징: 노화 방지, 고온 저항, 산화 방지
  • 지금 문의하기

JW-TM04는 연속 핀 단자이다. 구리 본체에 주석 도금을 적용하고 75/105°C 정격의 나일론/PVC 슬리브를 씌웠으며, 어플리케이터가 1스트로크당 1개를 압착·절단할 수 있도록 캐리어 스트립으로 공급한다. 핀은 단자대나 푸시인 클램프에 삽입되고, 슬리브는 배럴과 절연 피복 진입부를 보호한다.

페룰과 핀은 생산 현장에서 두 가지 방식으로 실패한다. 압착 전에 배럴이 산화되어 저항이 상승하는 경우와, 전선이 굽혀지는 지점에서 슬리브가 갈라지는 경우이다. TM04는 두 문제를 모두 다룬다. 구리 위의 주석 도금이 배럴의 산화를 억제하고, 슬리브는 내열·내후성을 기준으로 선정되어 절연 피복 진입부에서도 유연성을 유지한다. 스트립에서 압착하면 수작업 위치 결정에 의존하지 않고 핀 정렬이 일정하게 유지된다.

시리즈 내에서 TM04는 JW-TM03과 JW-TM05 사이에 위치한다. TM03은 수형·암형·플래그 압입 본체를, TM05는 3.2~10.5 mm 스터드와 19~48 A를 커버하는 SVN 스페이드를 담당한다. TM04는 도체를 나사로 조이거나 탭에 끼우지 않고 삽입하는 단자대·푸시인 클램프용 핀 타입이다.

주요 특징

1. 연속 스트립 공급으로 어플리케이터가 1스트로크당 1개를 압착·절단하며, 매회 배럴이 공구에 정렬된다.

2. 구리 본체에 주석 도금을 적용해 도금과 압착 사이의 배럴 산화를 막고 보관 중 접촉 저항을 낮게 유지한다.

3. 75/105°C 정격의 나일론/PVC 슬리브로 절연 피복 진입부의 내후성과 내열성을 확보한다.

4. 단자대와 푸시인 클램프에 맞춘 핀 형상으로, 도체를 나사로 조이지 않고 직선으로 삽입한다.

5. 압착 배럴이 심선 다발 위로 성형되어 결선이 견고하며, 핀이 슬리브 안에서 회전하거나 뒤로 빠지지 않는다.

6. 전 라인업에 색상 구분 슬리브를 적용해 배럴을 계측하지 않고 전선 굵기를 판독할 수 있다.

기술 사양

항목사양
모델JW-TM04
제품 유형연속 핀 단자
재질구리
피복나일론 / PVC
온도 정격75/105°C
표면 처리주석 도금
특성내후성, 내열성, 견고한 결선, 산화 방지
슬리브 색상청색, 적색, 주황색, 녹색
공급 형태캐리어 스트립

적용 분야

— 단자대 배선 - 패널 시공에서 나사 없는 푸시인 클램프에 제어·신호 도체를 삽입한다.

— PCB 헤더 종단 - 연선을 케이지 클램프에 넣어야 하는 기판 레벨 커넥터에 핀 단자를 사용한다.

— 센서 및 계기 루프 - 고온 함체에 설치된 트랜스미터에 75/105°C 정격 핀을 적용한다.

— 가전 제어 기판 - 컨트롤러 PCB의 푸시인 커넥터까지 내부 배선을 어플리케이터로 스트립에서 압착한다.

— 설비 배선 개조 - 정격 전류보다 내후성이 중요한 기존 단자대의 현장 종단에 적용한다.

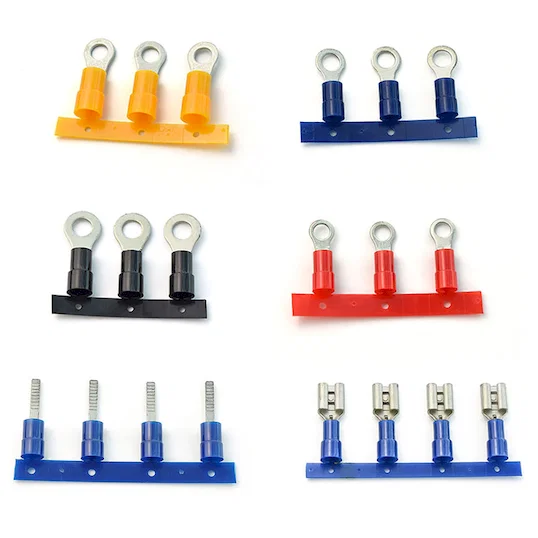

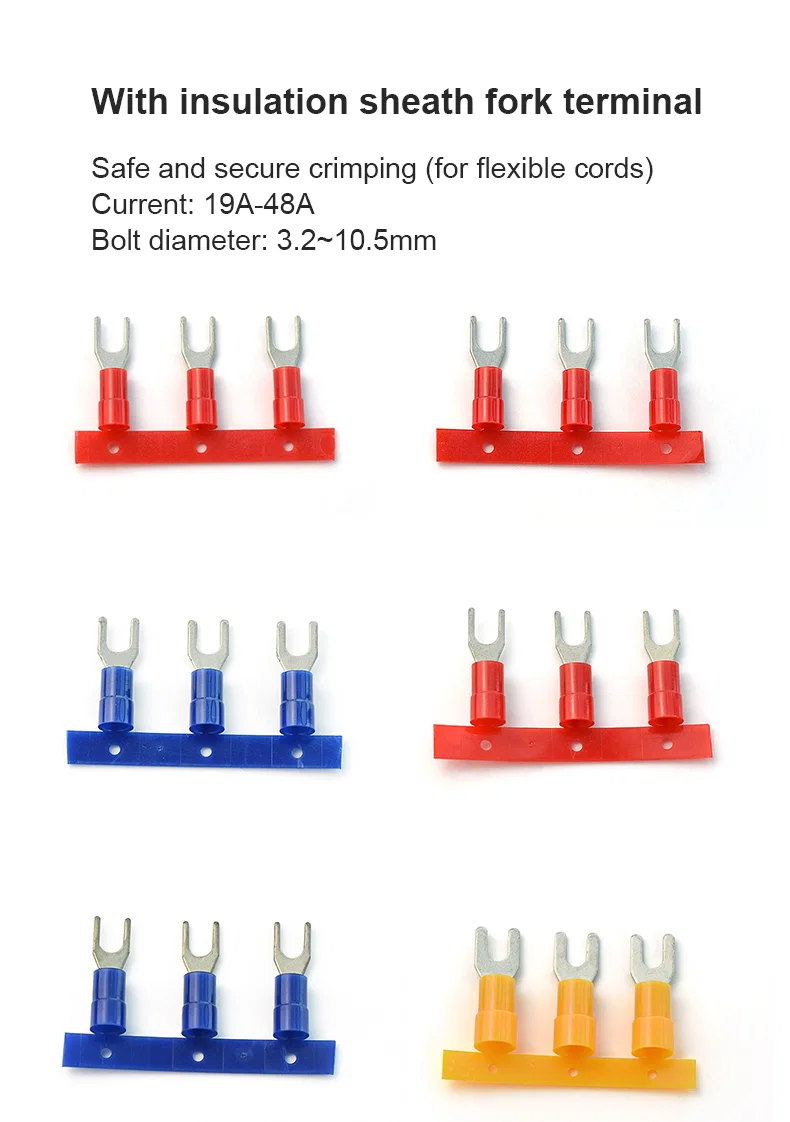

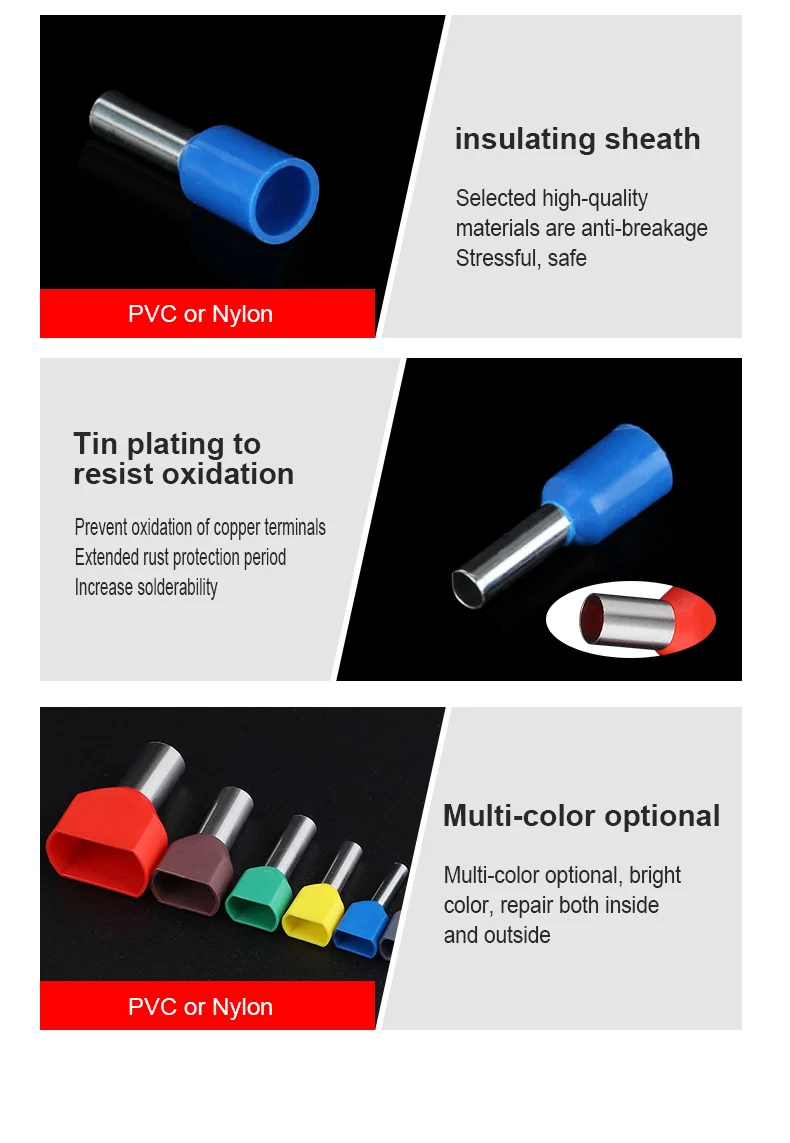

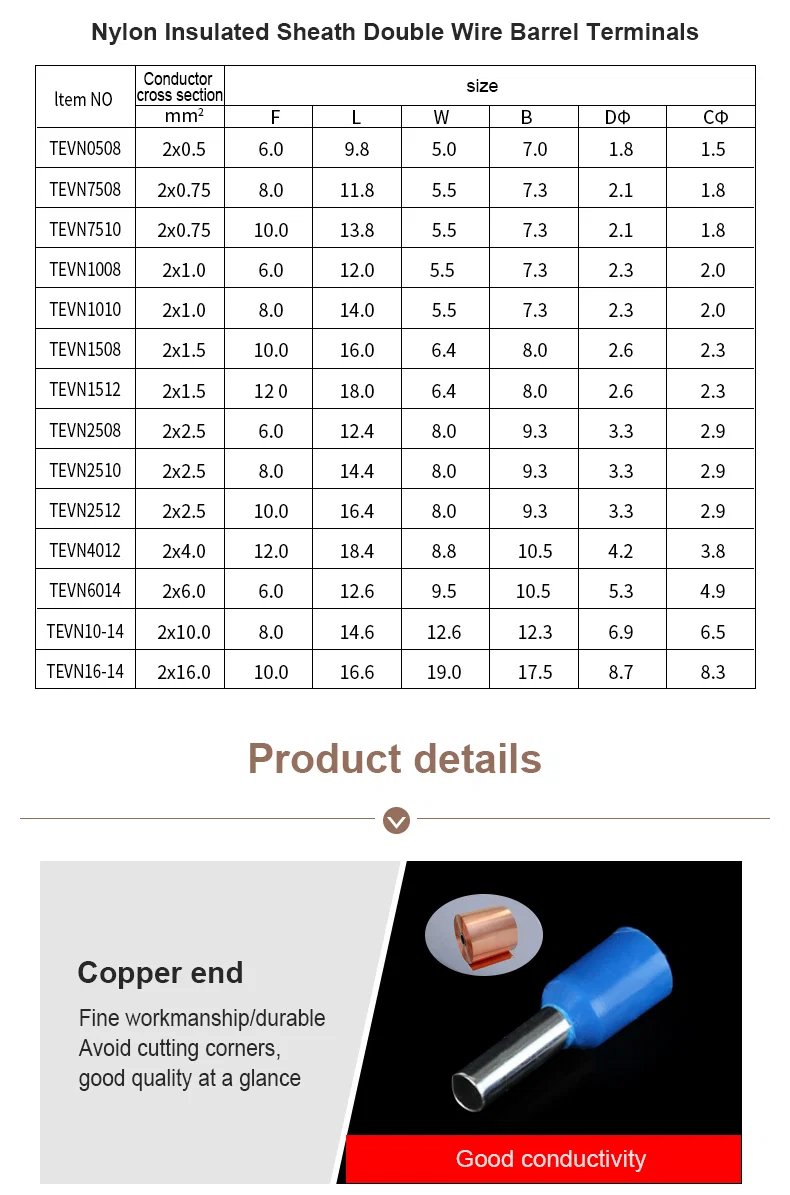

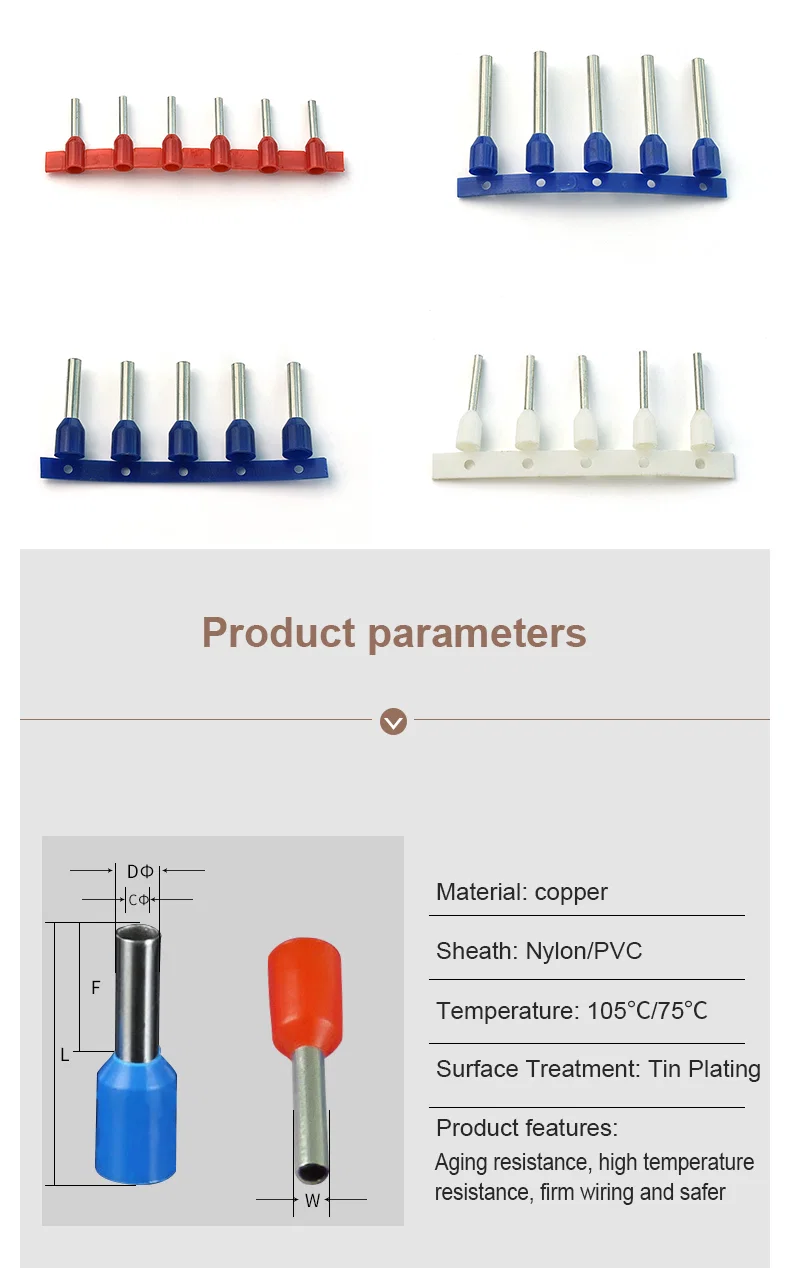

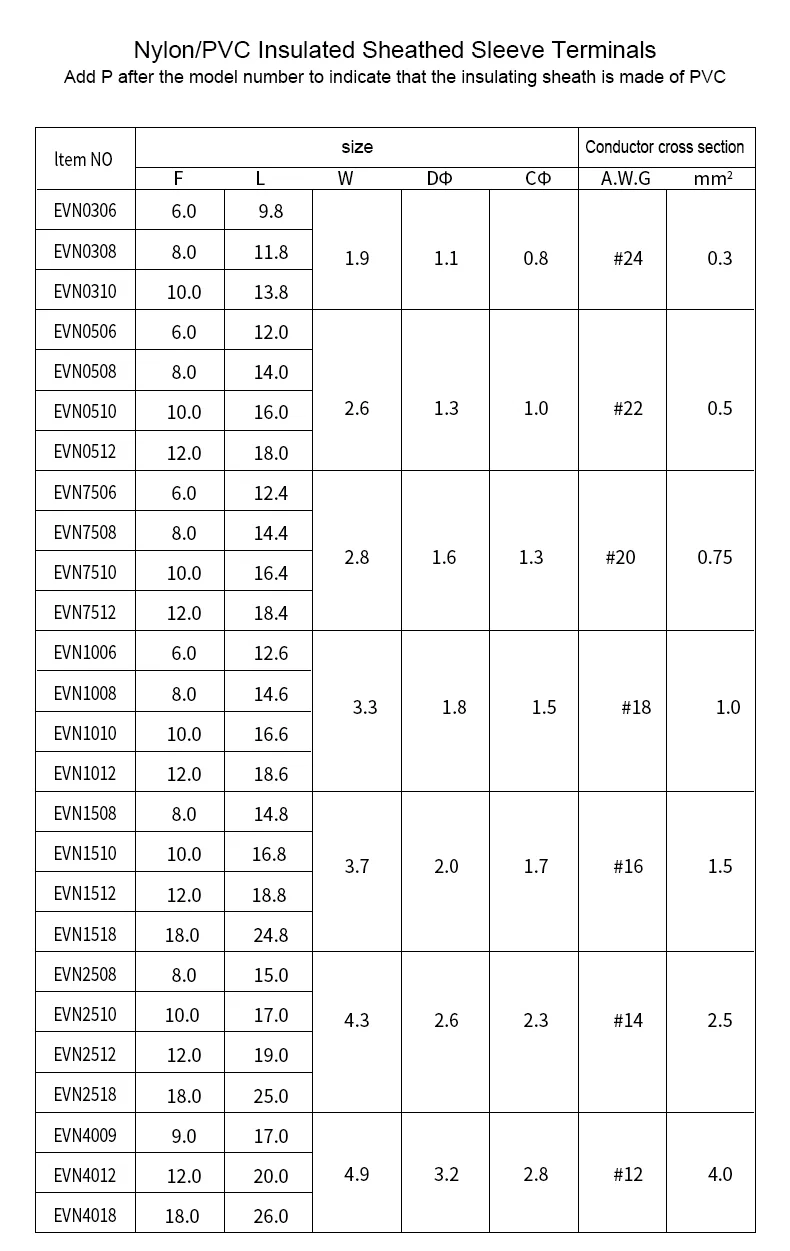

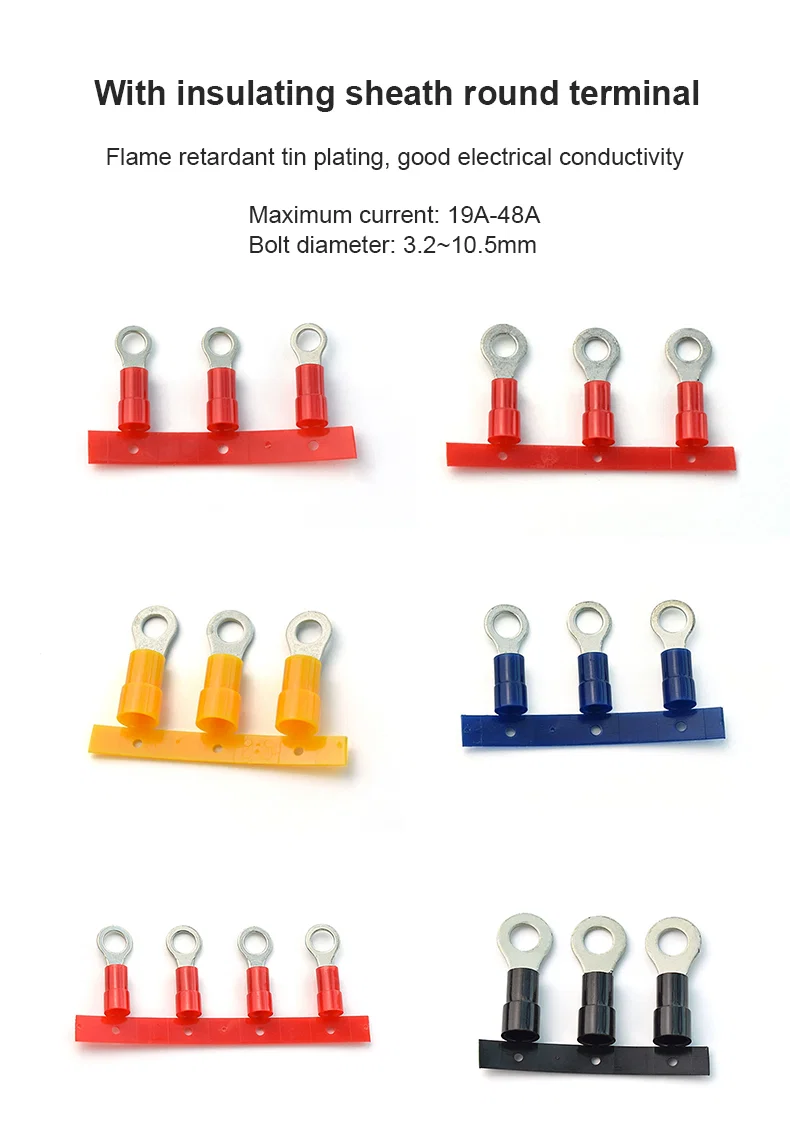

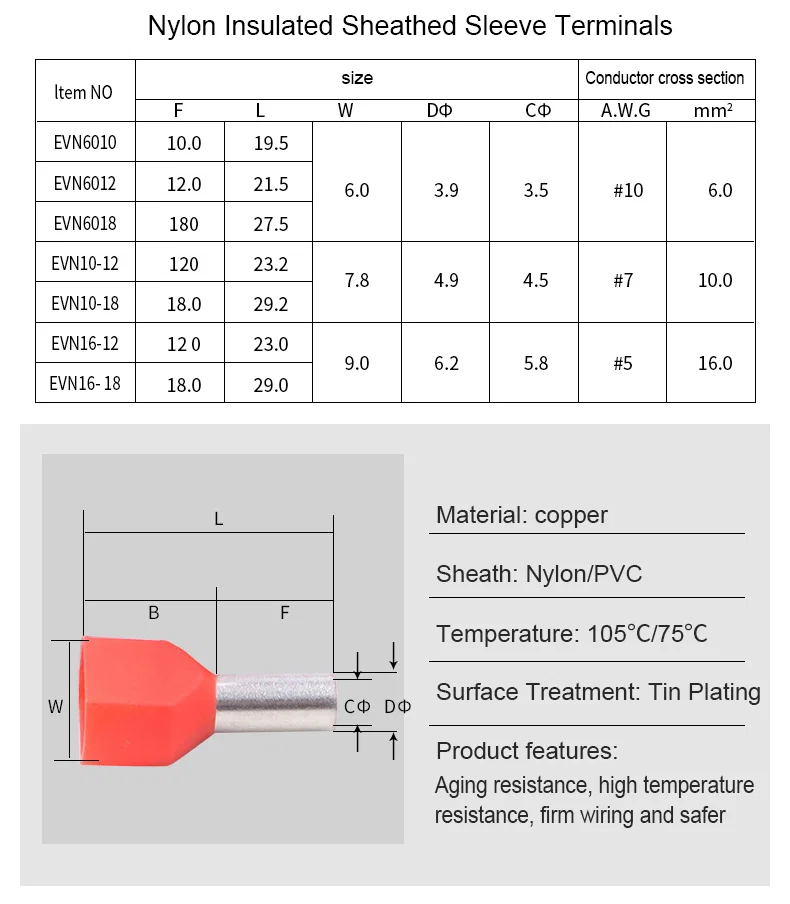

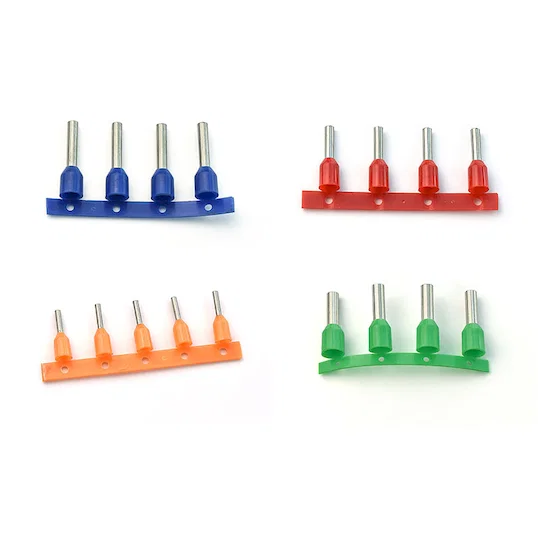

스트립에 배열된 적색, 청색, 녹색, 주황색 절연 튜브 핀 단자19A에서 48A 정격의 스트립형 적색, 청색, 황색 절연 포크 단자캐리어 스트립에 배열된 적색, 황색, 청색, 흑색 절연 원형 단자구리 튜브 도면과 함께 적색, 청색, 백색 스트립형 절연 핀 단자EVN 모델이 나열된 나일론 PVC 절연 슬리브 단자 사이즈표L, B, F 치수가 표기된 대형 EVN 슬리브 단자 표구리 단부 근접 사진 옆의 2연 배럴 단자 사이즈표PVC 피복, 주석 도금, 다색 사양이 표시된 슬리브 단자 상세
