반자동 차폐 브레이드 브러싱기 25 mm BB-1525

📅 2025-05-02 👁️ 476
  • 제품 모델: BB-1525

  • 명세서

    반자동 실드선 브러싱기 BB-1525
    모델명: BB-1525
    기계 유형: 자동 실드선 브러싱 및 풀기 기계
    기능: 실드 케이블 실드 브러싱 및 분할
    적용 케이블: 실드선, 편조선, 필름+편조 복합 케이블
    최대 케이블 외경: 25 mm
    유효 브러싱 길이: 5 – 60 mm(조정 가능)
    브러시 휠: 2 × 나일론 브러시 휠, 간격 조정 가능
    스핀들 속도: 0 – 6,000 rpm, 무단 조정
    회전 방향: 정회전/역회전 선택 가능
    모터 출력: 50 W × 2 (듀얼 모터, 브러시 휠당 독립 구동)
    전원: 220 V, 50/60 Hz (110 V 사양 요청 시 공급 가능)
    조작부: 시작 버튼, 속도 조절 다이얼, 정/역회전 스위치
    안전 커버: 브러싱 구역 투명 아크릴 안전 커버
    기계 치수: 320 × 220 × 260 mm (길이 × 폭 × 높이)
    순중량: 10 kg
    포장 치수: 370 × 270 × 310 mm
    총중량: 20 kg
  • 지금 문의하기

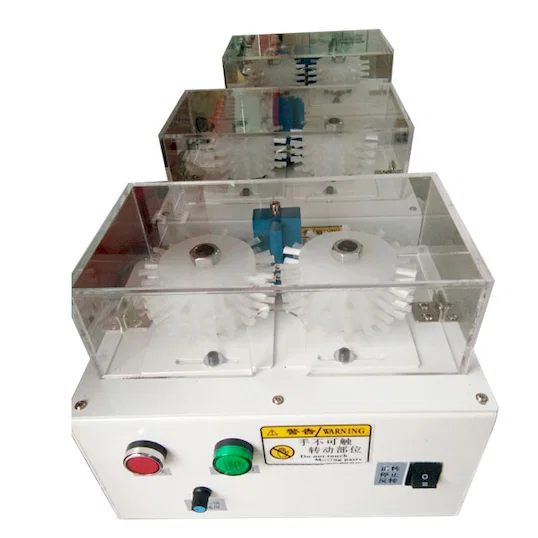

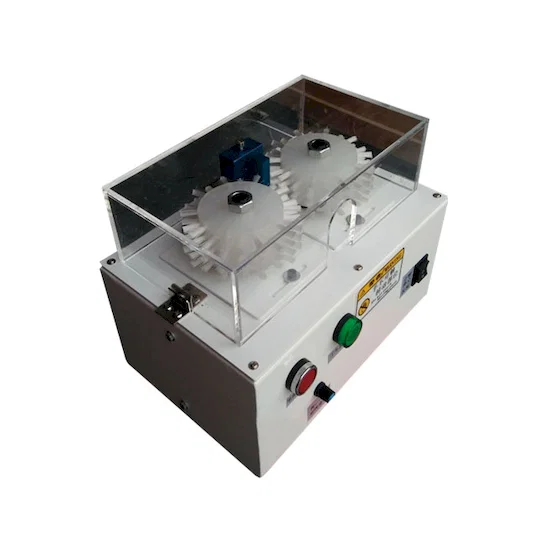

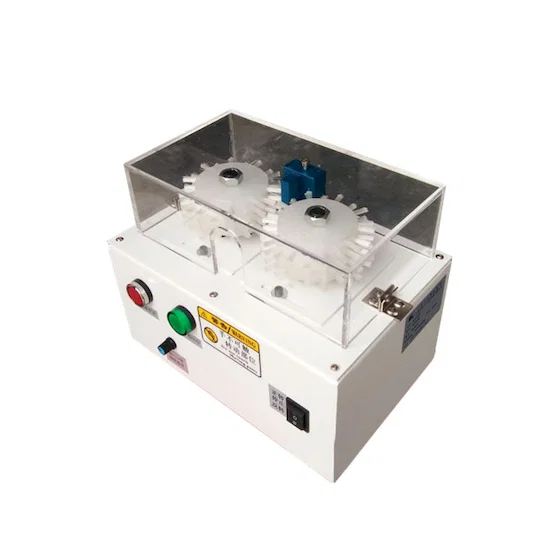

BB-1525는 외경 25 mm까지 차폐 케이블의 편조 실드를 브러싱하고 분리한다. 헤드 안의 나일론 브러시 휠 2개는 각각 50 W 모터로 구동되며, 스핀들 속도는 0-6000 rpm 무단 가변, 정·역회전 선택이 가능하다. 유효 브러시 길이는 5-60 mm이고 휠 간격은 조정식이다. 본체는 320 x 220 x 260 mm, 순중량 10 kg이며 220V, 50/60HZ 전원을 사용하고 110V 사양은 요청 시 제공한다.

까다로운 것은 짧은 풀기이다. 6 mm 케이블에서는 편조를 5-60 mm만큼 벌려야 하며, 너무 느린 브러시는 메시를 찢고 너무 빠른 브러시는 소선을 눕히지 못하고 튕겨낸다. 6000 rpm 스핀들과 나일론 강모는 절삭 날 없이 빗질을 수행하고, 정·역회전 스위치는 재킷 경계에서 편조가 뭉치기 시작할 때 방향을 바꾸게 한다. 조정식 휠 간격은 간극을 케이블에 맞춰 강모가 도체가 아닌 편조에 닿도록 한다. 브러시 영역 위 투명 아크릴 가드는 휠이 손 높이에서 회전하기 때문에 필요하다.

세 브러싱기 가운데 가장 작은 기종으로 10 kg, 0-6000 rpm이며, WPM-1020은 46 kg, 0-1800, BB-7025는 48 kg, 0-1800이다. 대신 브러시 길이와 케이블 크기가 줄어 5-60 mm와 25 mm로, 5-200 mm와 30 mm, 그리고 100 sq mm에서 10-200 mm인 기종보다 좁다. 따라서 BB-1525는 풀기 길이가 짧고 케이블이 작은 경우, 대표적으로 동축, 센서, 데이터 케이블에 사용한다.

주요 특징

1. 외경 25 mm까지 케이블에 대응하고 브러시 길이는 5-60 mm 범위에서 조정한다.

2. 스핀들 속도 0-6000 rpm으로 전면 패널 다이얼에서 무단 조정한다.

3. 정·역회전을 스위치로 선택해 재킷에서 편조가 뭉칠 때 빗질 방향을 바꿀 수 있다.

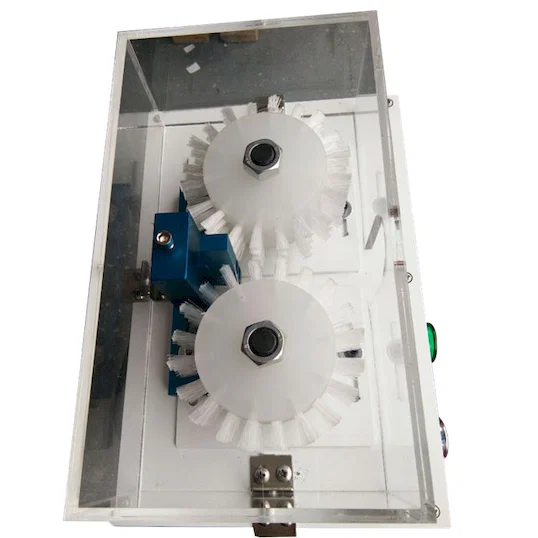

4. 나일론 브러시 휠 2개와 조정식 간격으로 케이블 직경에 맞춘다.

5. 50 W 모터 2개를 브러시 휠마다 하나씩 배치해 각 휠을 독립 구동한다.

6. 320 x 220 x 260 mm 하우징에 순중량 10 kg, 브러시 영역 위 투명 아크릴 가드, 220V, 50/60HZ 전원.

기술 사양

항목사양
모델BB-1525
기기 형식반자동 차폐선 브러싱·풀기 장비
기능차폐 케이블 실드 브러싱 및 분리
최대 케이블 외경25 mm
유효 브러시 길이5 - 60 mm (조정 가능)
브러시 휠나일론 브러시 휠 2개, 간격 조정 가능
스핀들 속도0 - 6,000 rpm, 무단 조정
회전정·역회전 선택 가능
모터 출력50 W x 2 (브러시 휠당 1개 듀얼 모터)
전원220 V, 50/60 Hz (110 V 사양 요청 시 제공)
조작부시작 버튼, 속도 조정 다이얼, 정·역회전 스위치
안전 가드브러시 영역 위 투명 아크릴 실드
본체 치수320 x 220 x 260 mm (L x W x H)
순중량10 kg
포장 치수370 x 270 x 310 mm
총중량20 kg

적용 분야

— 동축 케이블: 커넥터 압착 전에 3-8 mm 동축의 편조를 빗어 넘긴다.

— 센서·변환기 케이블: 소구경 차폐 케이블의 5-20 mm 짧은 풀기를 양단에서 준비한다.

— USB·데이터 케이블: 오버몰드 전에 포일 위로 편조를 벌려낸다.

— 오디오·계측 케이블: 최대 25 mm 케이블의 실드를 커넥터 셸 안쪽으로 정돈한다.

— 시험 리드·의료 케이블: 느슨한 소선 하나로도 내전압 시험에 실패하므로 끊김 없이 미세 편조를 푼다.
