자동 전선 사출기 4축 인버터 90 W WPM-9040

📅 2025-05-02 👁️ 2,263
  • 제품 모델: WPM-9040

  • 명세서

    모델 번호: WPM-9040
    무게: 40KG
    치수: 95 × 50 × 50cm
    전력: 90W
  • 지금 문의하기

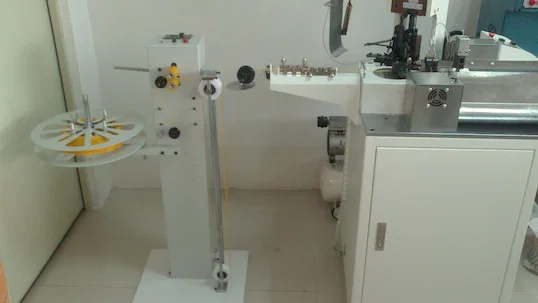

WPM-9040은 코일에서 절단, 탈피, 압착기로 전선을 공급하는 전동 사출기이다. 인버터 속도 제어가 적용된 4축 사출기로 수평 또는 수직으로 사용할 수 있으며, 90 W를 소비하고 95 x 50 x 50 cm 프레임에 40 kg이다.

수동 스탠드의 코일은 하류 기계가 끌어당겨야 하고, 그 인장력은 코일이 풀리며 중량이 줄어드는 동안 변한다. 9040은 코일을 직접 구동한다. 롤러가 코일을 돌리고 풀리 암이 전선 루프를 유지하며, 인버터(VFD)가 기계의 소비량에 사출 속도를 맞춘다. 따라서 절단기는 코일 첫 미터부터 마지막까지 일정하고 낮은 장력을 본다.

WRD-12Z는 범위 내 소형 디릴러로 60 W, 35 kg 스풀, 무단 변속, 정·역회전을 지원한다. 9040은 40 kg의 중량형으로 인버터 제어와 수평·수직 겸용 장착을 갖추며, 벤치 기계 옆이 아니라 라인 선단에 배치하는 것이 일반적이다.

주요 특징

1. 90 W 인버터 구동으로 사출 속도를 전기적으로 설정하고 하류 기계 요구에 추종한다.

2. 구동 롤러와 전선 루프를 지지하는 풀리 암으로 구성된 4축 사출 구성.

3. 수평·수직 장착이 가능해 같은 유닛을 컬럼형으로 세우거나 벤치 공급기로 사용한다.

4. 코일과 출구 사이의 풀리 암이 속도 차를 흡수해 절단기에서 전선이 팽팽하게 당겨지지 않는다.

5. 방사 스포크를 조정할 수 있는 스풀로 코어 유무와 관계없이 코일을 장착한다.

6. 95 x 50 x 50 cm 프레임에 40 kg, 상부 디지털 제어 패널과 볼트 고정 베이스 플레이트.

기술 사양

항목사양
모델WPM-9040
기계 형식자동 인버터 전선 공급기
구성4축 사출기
설계수평·수직 겸용
출력90W
중량40 KG
외형 치수95*50*50 cm

적용 분야

— 절연 단심 전선의 만재 코일에서 자동 절단·탈피기로 공급.

— 권취기의 감기 속도에 사출이 추종해야 하는 케이블 권취 라인.

— 한 전선 규격을 장시간 생산해 코일 중량이 인장력으로 커지는 가공 셀.

— 자유 스탠드 대신 동력 디릴러가 필요한 벤치 절단·탈피 스테이션.

— 벌크 코일에서 압착·절단 라인으로 전선을 인출하는 하네스 현장.
