12색 다심 플러그 자동 삽입기 2P-12P WPM-DPW12

📅 2025-05-02 👁️ 990
  • 제품 모델: WPM-DPW12

  • 명세서

    모델 번호: WPM-DPW12
    적용 와이어: 단일 철사 12색
    처리 쉘: 고무 포탄 2P-12P
    정밀도: 0.01mm
    제어 방식: 마이크로컴퓨터 터치스크린
    기능: 와이어 절단, 스트리핑, 분배, 주석 도금, 쉘 삽입 자동화
  • 지금 문의하기

WPM-DPW12는 다심 플러그 리드의 전체 공정을 1사이클로 완료한다. 즉 절단, 탈피, 도체 분배와 분할, 단말 가공, 플럭스 침지, 주석 도금, 연선, 단자 압착, 그리고 2P에서 12P 플라스틱 또는 고무 셸로의 삽입이다. 릴 세트에서 12색 단심 전선을 인출해 정해진 길이로 절단하고 공급 기구로 셸 캐비티에 배분하므로, 기계는 느슨한 전선 다발이 아니라 조립된 커넥터 리드를 배출한다.

수작업으로 하면 같은 리드에 절단·탈피 12회와 셸 삽입 12회가 필요하며, 삽입 단계에서 캐비티를 놓치거나 전선이 밀려 들어간다. WPM-DPW12는 절단부터 압착까지 각 전선을 공급 경로에 유지하고, 볼 스크루 축에서 셸을 0.01 mm로 위치 결정하므로 매 사이클 전선 단부가 같은 위치에서 캐비티에 닿는다. 2P에서 12P까지의 셸을 진동 플레이트 교체 없이 같은 셋업으로 운용하고, 컨베이어가 완성 리드를 순서대로 반출한다.

이 그룹에서 WPM-DPW12는 다캐비티 삽입 모델이다. 여기서 12P까지 셸을 채우는 유일한 기계이며, 같은 사이클에서 10가지 공정 기능을 수행한다. JW-CM06은 2P 셸만 삽입하고 CCD와 CPK 모니터링을 갖추며, WPM-5505는 단일 단부를 하우징에 시간당 530-650회 삽입한다. DPW12는 사이클 속도가 공개되어 있지 않으므로, 선정은 생산량이 아니라 셸 크기와 전선 수를 기준으로 한다.

주요 특징

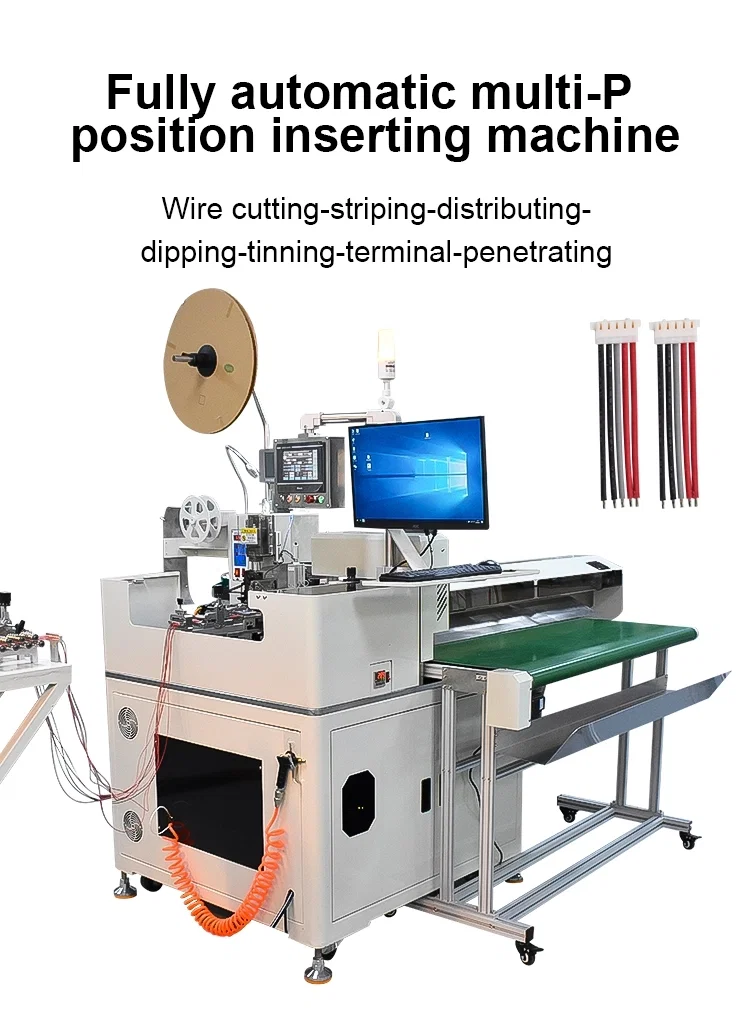

1. 절단, 탈피, 분배, 분할, 단말 가공, 침지, 주석 도금, 연선, 단자 압착, 플러그 삽입을 1사이클로 수행

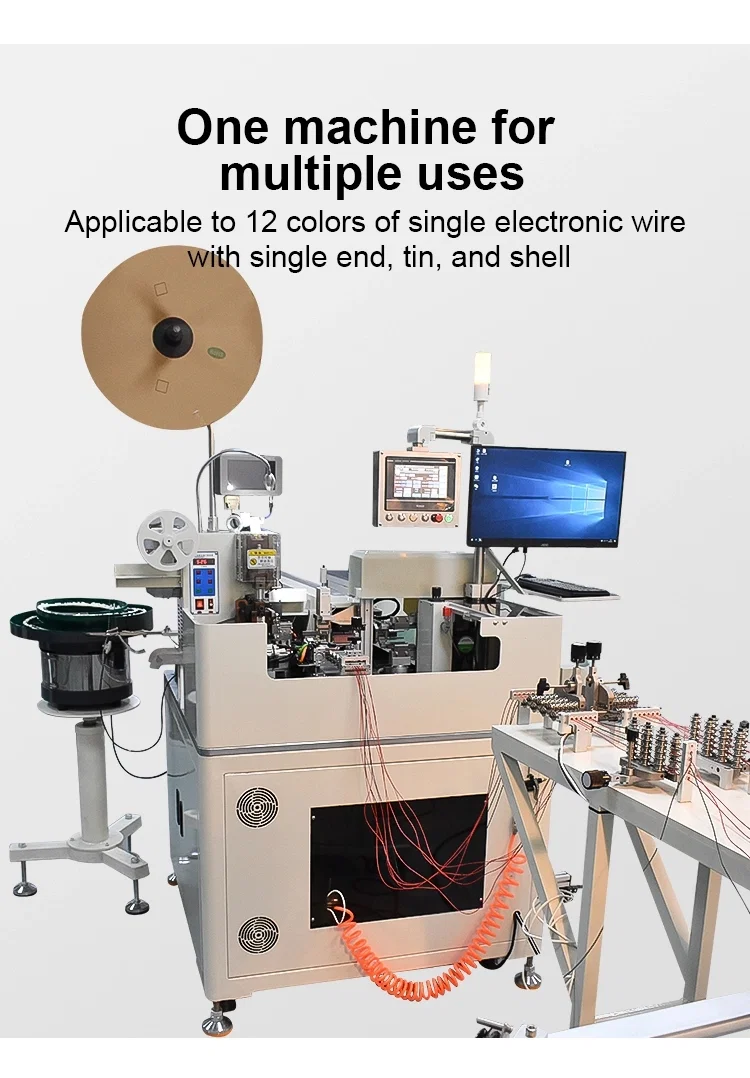

2. 12색 단심 전선을 한 번의 운전으로 하나의 커넥터 셸에 가공

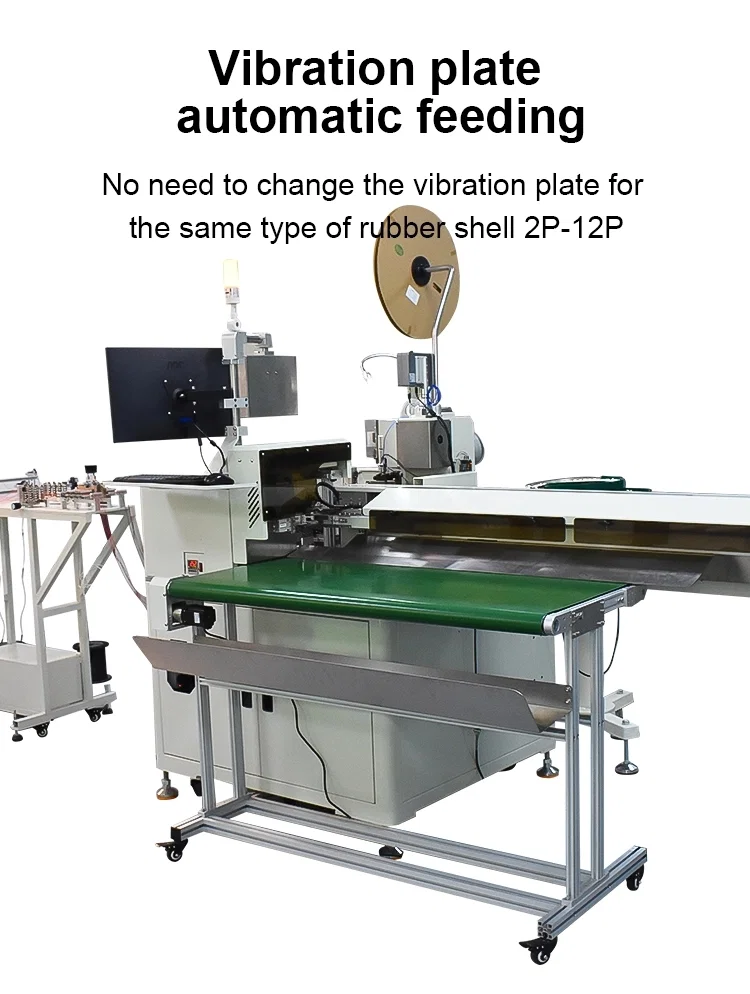

3. 2P에서 12P까지 플라스틱·고무 셸 호환, 진동 플레이트 교체 없이 변경

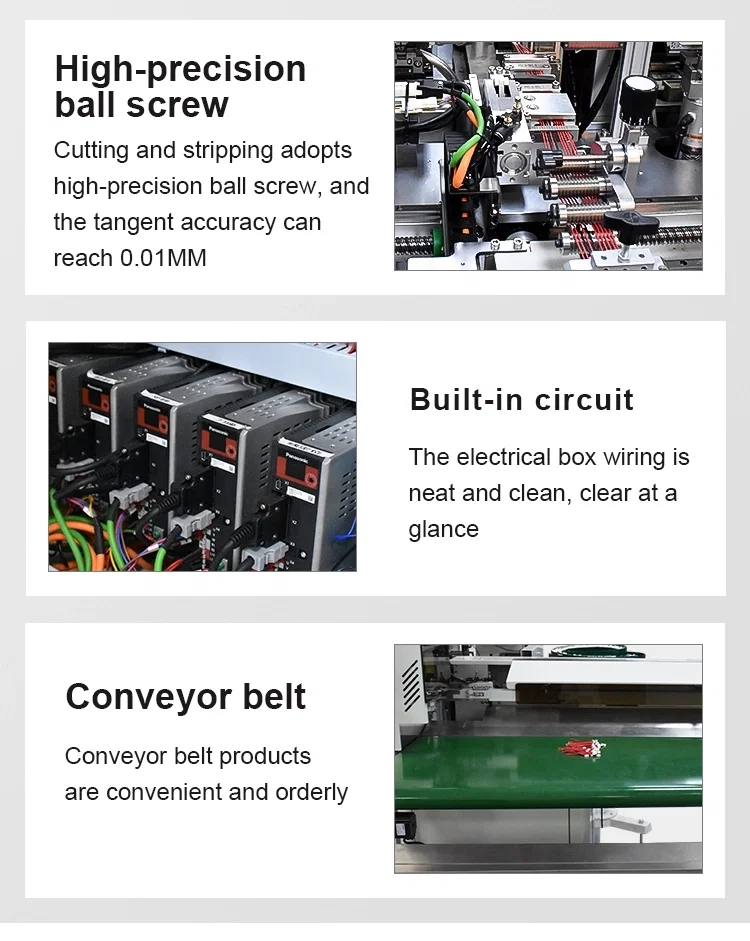

4. 0.01 mm 볼 스크루 위치 결정으로 각 전선 단부를 셸 캐비티에 정렬

5. 컨베이어 벨트 배출로 완성 리드를 순서대로 배출하며 소재 걸림 없음

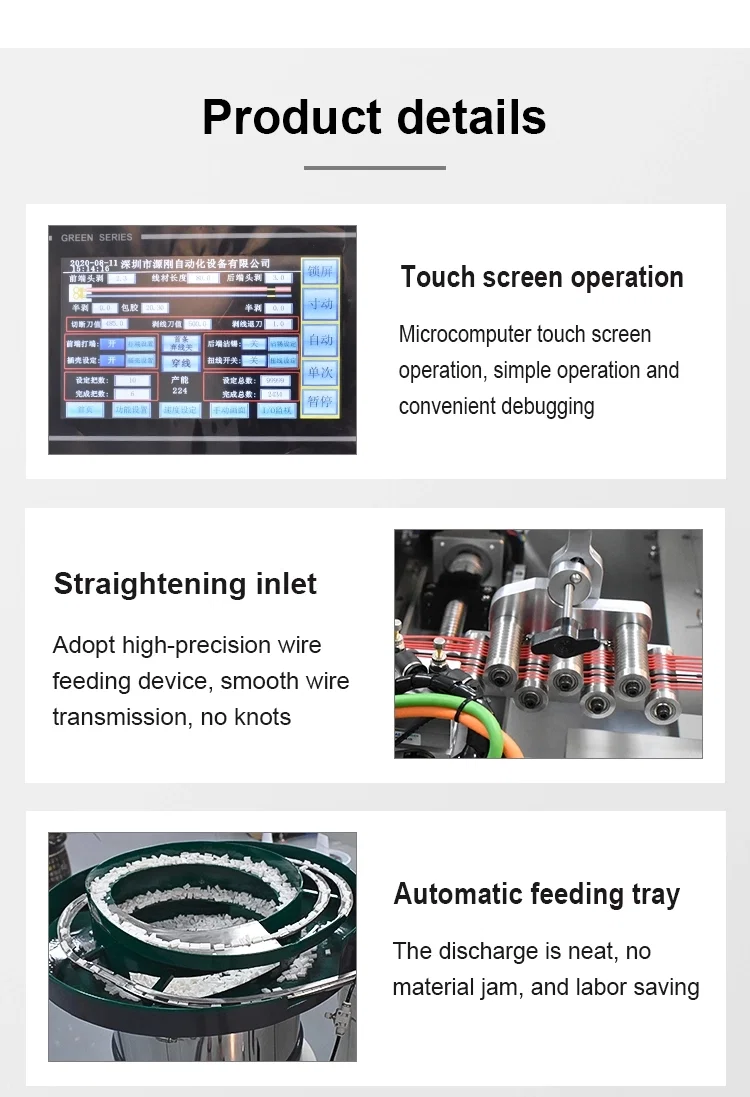

6. 프로그램 입력용 마이크로컴퓨터 터치 스크린, 원활한 전동을 갖춘 고정밀 전선 공급

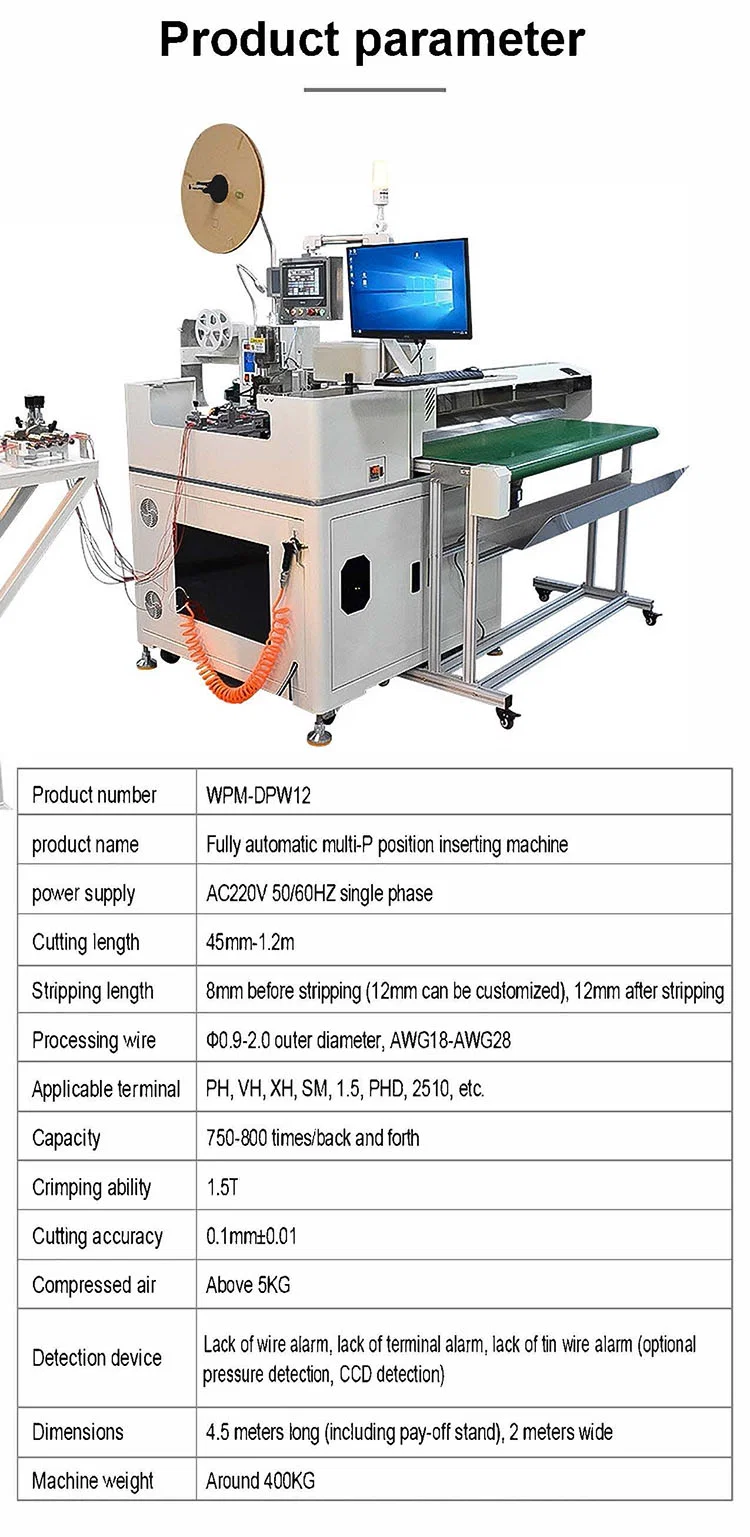

기술 사양

항목사양
모델WPM-DPW12
기능절단, 탈피, 분배, 분할, 단말 가공, 침지, 주석 도금, 연선, 단자 압착, 플러그 삽입
적용 전선12색 단심 전선
셸 호환2P-12P 플라스틱·고무 셸, 진동 플레이트 교체 불필요
위치 결정 정밀도0.01 mm (볼 스크루)
제어마이크로컴퓨터 터치 스크린
전선 공급고정밀 공급 장치
배출컨베이어 벨트, 순서 배출, 소재 걸림 없음

적용 분야

— 가전 제어반: 12색 단심 전선을 2P에서 12P 나일론 셸에 조립

— 소형 가전·전동 공구 리드: 주석 도금 단심 단부를 압착해 고무 셸에 삽입

— LED 드라이버·센서 룸: 가는 단심 전선을 침지·주석 도금해 다캐비티 셸에 삽입

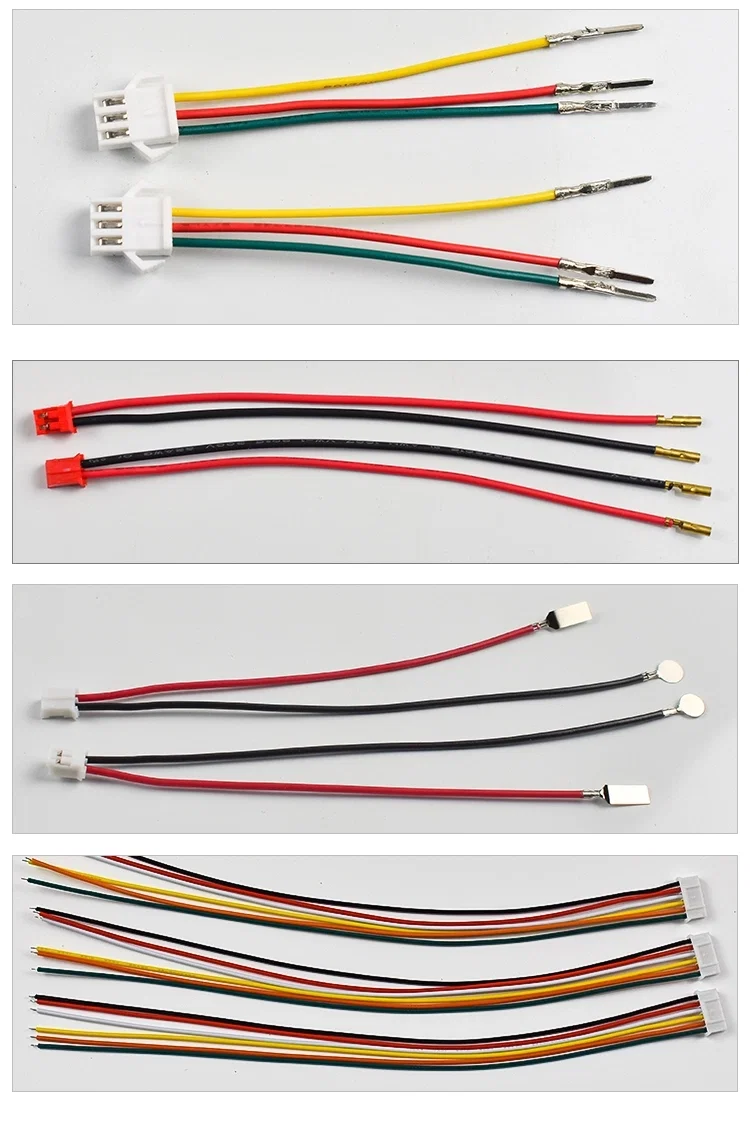

— 소비자 전자 내부 하니스: 다색 리드를 사이클당 하나의 커넥터 어셈블리로 제작

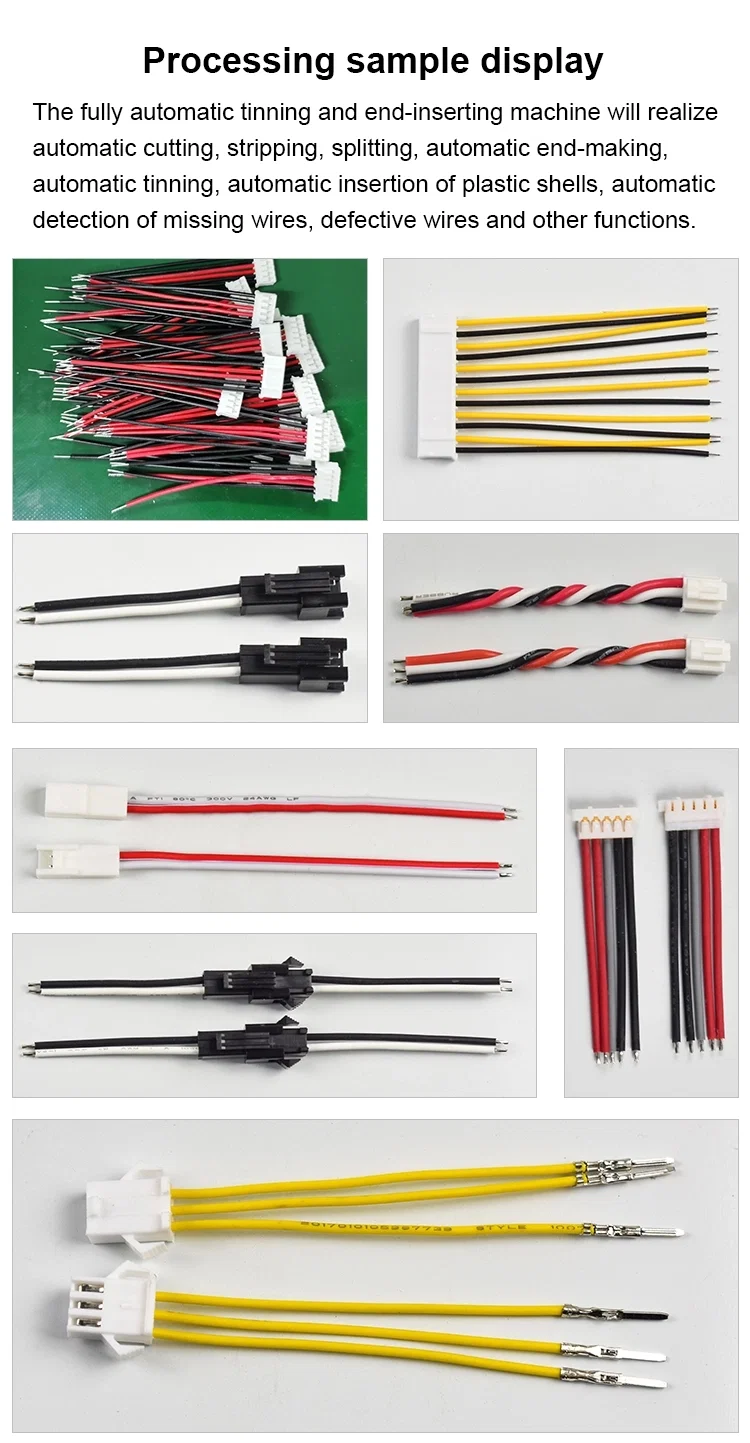

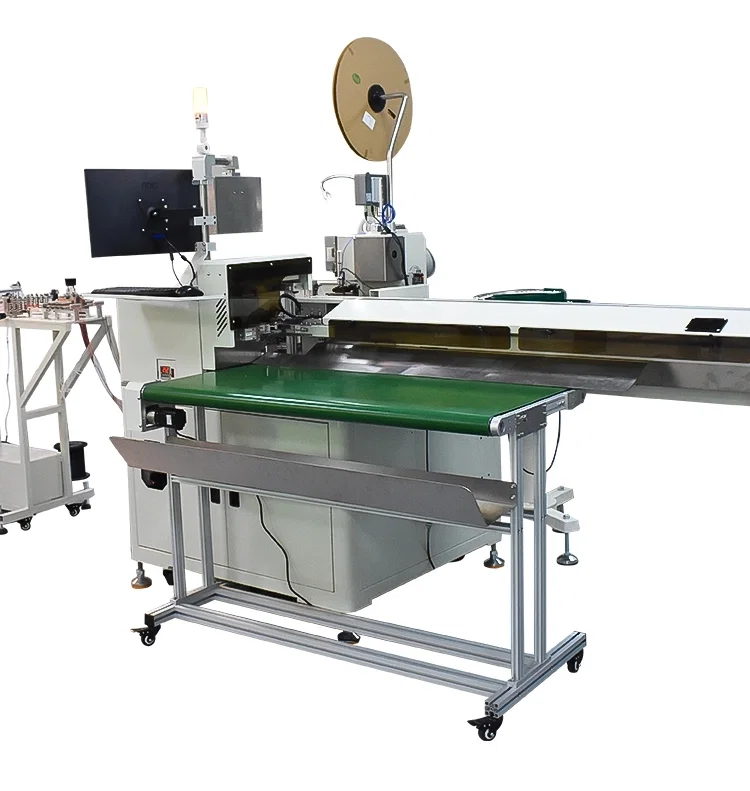

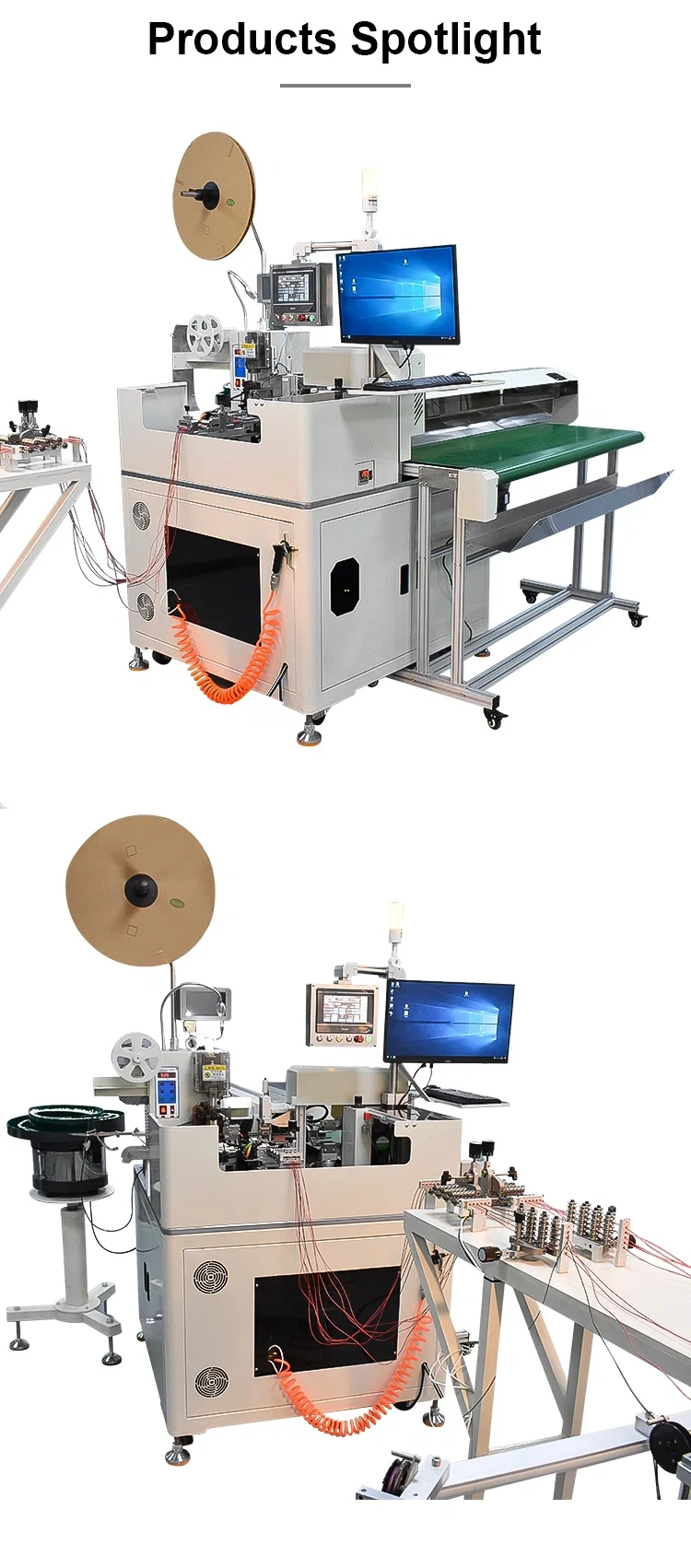

Fully automatic multi-P inserting machine with monitor, wire spool and green conveyorMachine with pay-off spool, vibratory bowl feeder and side conveyor for single-end wiresVibration plate feeding section and green conveyor belt at the machine outletProcessing samples of tinned wires fitted with white and black connector housingsFinished wire harnesses with white housings, bullet terminals and ring lugsWPM-DPW12 parameter table with 45mm-1.2m cutting length and AWG18-28 wire rangeDetail panels of touch screen, straightening inlet and automatic feeding trayDetail panels of ball screw cutting unit, electrical cabinet wiring and green conveyorTwo product spotlight views of the inserting machine with monitor and pay-off standMachine side view showing monitor arm, pay-off spool and outfeed conveyor frame
