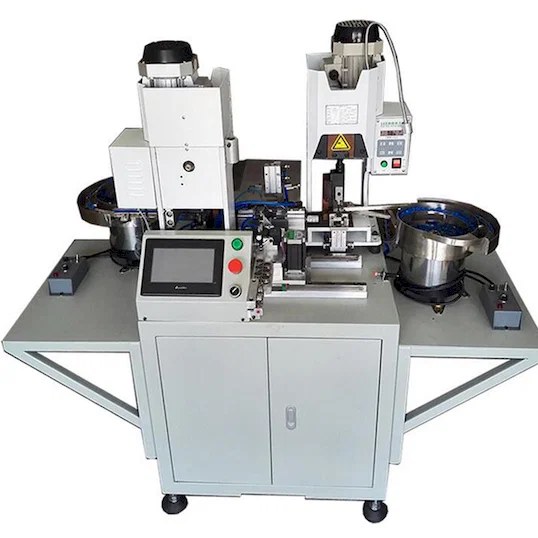

WPM-R8B는 절단, 탈피, 절연단말 압착을 1사이클에 수행하는 전자동기로, 100 mm 절단 기준 시간당 1,200개를 생산한다. 세 번의 벤치 작업과 세 번의 위치 오차 가능성 대신, 기계가 리드를 각 스테이션으로 인덱싱해 압착 완료품을 배출한다.
압착력은 1.5 T이며 수공구가 아닌 전용 프레스로 가해지므로 첫 제품과 1만 번째 제품의 압착 높이가 같다. 절단 오차는 0.5 mm + 0.002 x 길이로 규정되어 긴 리드에서도 공차가 누적되지 않는다.
220 V 단상, 0.5 MPa 공기 약 140 NL/min으로 운전하며 5-25 °C, 30-80 % RH에 대응한다. 클린룸이 아닌 일반 작업장 환경 기준이다. 200 kg으로 벤치가 아닌 견고한 바닥에 설치한다.
주요 특징
1. 절단, 탈피, 압착을 1사이클로 수행하며 100 mm 절단 기준 1,200 pcs/시간.
2. 전용 프레스의 1.5 T 압착력으로 연속 생산 중 압착 높이가 일정하다.
3. 절단 오차 0.5 mm + 0.002 x 길이로 공차가 리드 길이에 비례해 누적되지 않는다.
4. 절단 길이 100 - 9,999 mm, 프로그램에서 설정한다.
5. 220 V 단상과 0.5 MPa 공기(약 140 NL/min)로 일반 설비 유틸리티에 대응한다.
6. 200 kg 주물 프레임, 5-25 °C·30-80 % RH 대응, 연속 생산용 구조.
기술 사양
| 항목 | 사양 |
|---|
| 모델 | WPM-R8B |
|---|
| 기능 | 자동 절단, 탈피, 절연단말 압착 |
|---|
| 처리 능력 | 1,200 pcs/시간(100 mm 절단 기준) |
|---|
| 절단 길이 | 100 - 9,999 mm |
|---|
| 절단 오차 | 0.5 mm + (절단 길이 x 0.002) |
|---|
| 압착력 | 1.5 T |
|---|
| 전원 | AC 220 V, 50/60 Hz, 10 A |
|---|
| 공기압 | 0.5 MPa, 약 140 NL/min |
|---|
| 작업 온도 | 5 - 25 °C |
|---|
| 작업 습도 | 30 - 80 % RH |
|---|
| 외형 치수 | 1,400 x 1,100 x 1,450 mm |
|---|
| 본체 중량 | 200 kg |
|---|
적용 분야
— 절연단말 리드: 스페이드, 링, 불릿 단말을 1회 통과로 압착.
— 가전·제어반 배선: 압착 높이가 일정한 리드 세트.
— 자동차 서브 하네스: 절연단말이 붙은 단리드 대량 생산.
— 수탁 조립: 1대로 벤치 스테이션 3개를 대체.
