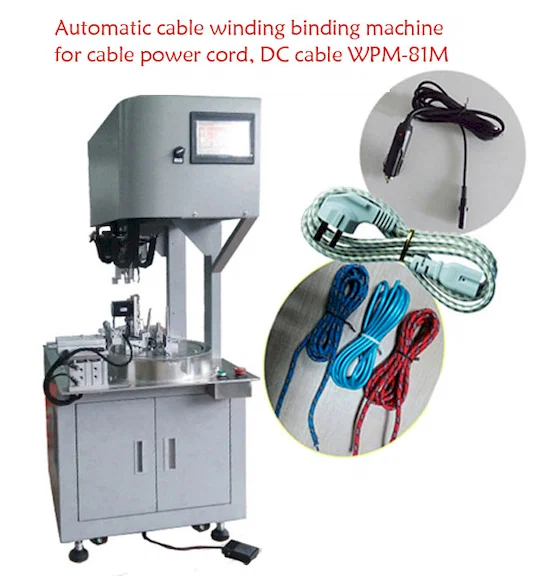

자동 8자 1점 결속 권선기 6.2 mm WPM-81M
자동 8자 1점 결속 권선기 6.2 mm WPM-81M Thumb
Video Thumbnail

자동 8자 1점 결속 권선기 6.2 mm WPM-81M

📅 2025-05-02 👁️ 2,071
  • 제품 모델: WPM-81M

  • 명세서

    모델 번호: WPM-81M
    적용 케이블: AC/DC/USB 케이블
    타이 타입: 8단어 단일 스트랩
    와이어 직경: Φ 6.2mm 이하
    와이어 길이: 6m 이하
    전압 요구사항: 210-240V 5A
    바람 간격: 70-200mm
    기계 동력: ≤2000W
    번들 직경: ≤55mm
    생산 효율: 1800PCS/시간
  • 지금 문의하기

WPM-81M은 AC·DC·USB 케이블을 8자 형태로 접어 중앙에서 스트랩 1개로 마감한다. 외경 6.2 mm, 길이 6 m까지 처리하며 접힘은 권선부 간격 70-200 mm로 설정하고 번들은 직경 55 mm까지 조인다.

전원 코드는 수작업 결속이 어려운 대표 사례다. 성형 플러그는 조인 타이를 통과하지 못하고, 접힘은 양측에 0-130 mm의 선단을 남겨야 한다. 81M은 선단 길이와 접힘 폭을 매 제품 동일하게 유지하며 사이클 안에서 스트랩 1개를 적용하고, 길이 1 m·3회 기준 시간당 1800 pcs로 정격이므로 작업자는 플러그를 놓고 코일을 들어내면 된다.

6.2 mm, 6 m, 55 mm 범위는 WPM-81과 같지만 8자 접힘을 고정하고 시간당 1800 pcs를 제시한다. 81M3는 4 mm와 3 m, 45-80 mm 접힘만 처리하고, 82M은 10 mm와 8 m에 결속 2점을 적용한다. 82M이 결속을 두 번 하는 반면 81M은 접힘 중앙의 스트랩 1개에 의존한다.

주요 특징

1. 중앙 스트랩 1개를 사용하는 8자 권선으로 양쪽 플러그가 바깥을 향하는 평평한 코일을 만든다.

2. 접힘 폭 70-200 mm로 1-6 m 전원·DC 케이블을 포함한다.

3. 외경 6.2 mm, 길이 6 m까지를 같은 헤드에서 처리한다.

4. 번들 직경 55 mm까지 결속하며 선단 길이 0-130 mm, 후단 0 mm 초과이다.

5. 권선 길이 1 m·3회 기준 시간당 1800 pcs로 정격이다.

6. 210-240 V 5 A 전원, 소비 전력 2000 W 이하, 헤드의 HMI 패널과 발판 사이클 시작 방식을 적용한다.

기술 사양

항목사양
모델명WPM-81M
적용 케이블AC / DC / USB 케이블, 8자 1점 스트랩
최대 전선 길이6 m 이하
최대 전선 직경Φ 6.2 mm 이하
전압 조건210 - 240 V, 5 A
권선 간격70 - 200 mm
기기 소비 전력≤ 2000 W
번들 직경≤ 55 mm
선단 길이0 - 130 mm
후단 길이> 0 mm
생산 효율1800 pcs/h (3회 권선, 길이 1 m)

적용 분야

— 전원 코드 조립: 성형 플러그가 있는 1-3 m AC 코드를 접어 중앙을 1점 결속한다.

— DC 어댑터 케이블: 성형 스트레인 릴리프에 부담을 주지 않고 출력선을 권선한다.

— USB·데이터 케이블: 1-2 m 케이블을 70-200 mm 폭으로 접어 소매 포장한다.

— 셋톱박스·모니터 케이블: 플러그를 자유 상태로 두고 묶어 즉시 사용할 수 있게 한다.

— 케이블 조립 전문업체: AC·DC·USB 혼합 물량을 한 헤드에서 시간당 1800 pcs로 처리한다.
