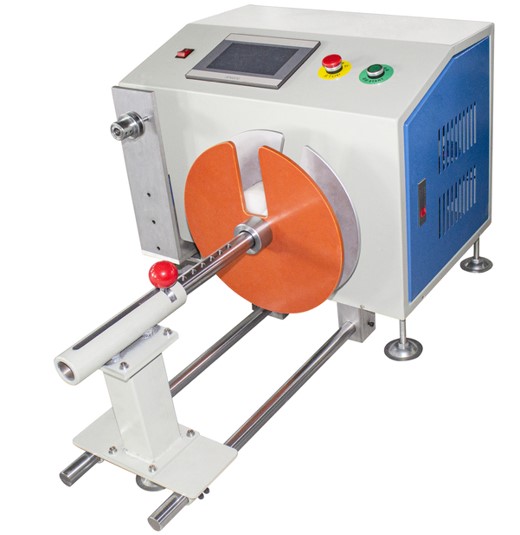

자동 정렬 케이블 와인딩 머신 WPM-2024L
자동 정렬 케이블 와인딩 머신 WPM-2024L Thumb

자동 정렬 케이블 와인딩 머신 WPM-2024L

  • 제품 모델: WPM-2024L

  • Specifications

    자동 배열 권선기 모델 WPM - 2024L
    권선 내경 범위: 50 - 200mm 코일
    수: 조정 가능한
    최대 디스크 직경: 320mm
    배열 스트로크: 표준 120MM(옵션 200MM)
    입력 전압: AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ. 특수 전압은 사용자 정의할 수 있습니다.
    정격 출력 : 800W 미만
    부하 용량 : 15kg
    최대 기계 크기 : 900 * 600 * 450 (MM)
    순중량 : 60kg
    총중량 : 65kg
  • 지금 문의하기

자동 배치 권선기 WPM-2024L

이 고급 권선기는 다양한 기능과 기능을 제공합니다. 이 기계의 권선 내경 범위는 50에서 200mm이며 다양한 권선 요구 사항에 유연성을 제공합니다. 코일의 수는 특정 요구에 따라 조정할 수 있습니다. 최대 디스크 직경이 320mm이므로 더 큰 디스크를 쉽게 처리할 수 있습니다. 어레인지먼트 스트로크는 표준 120mm와 옵션인 200mm의 두 가지 옵션으로 제공됩니다.

이 기계의 입력 전압은 50HZ 또는 60HZ에서 AC220V 또는 50HZ 또는 60HZ에서 AC110V일 수 있습니다. 또한 특정 전기 요구 사항을 충족하도록 특수 전압을 사용자 정의할 수 있습니다. 이 기계의 정격 전력은 800와트 미만으로 효율적인 전력 소비를 보장합니다. 하중 용량이 15kg으로 다양한 재료를 취급하는 데 적합합니다. 최대 기계 크기는 900 x 600 x 450mm로 컴팩트하면서도 기능적인 설계를 제공합니다. 기계의 순중량은 60kg이고 총중량은 65kg입니다.

주요 전기 부품:
1. 이 기계의 감기 기계장치는 흡진기 세트와 결합된 750와트 자동 귀환 제어 장치 모터에 의해 몹니다. 이 조합은 정밀하고 신뢰할 수 있는 권선 작동을 제공합니다.
2. 제어 시스템은 PLC와 터치 스크린 통합 기계로 구성되어 직관적인 제어와 쉬운 조작을 제공합니다.
3. 슬라이딩 가이드 레일은 높은 품질과 내구성으로 유명한 일본의 NSK에서 공급됩니다.
4. 랙과 섀시는 수제이므로 안정성과 내구성이 보장됩니다.
5. 정확한 감지 및 제어를 위해 2 세트의 릴레이와 1 세트의 OMRON 센서가 장착되어 있습니다.
6. 안정적인 전원 공급을 보장하기 위해 한 세트의 전원 공급 시스템도 있습니다.
7. 라인 메커니즘은 스텝 랙 왕복 라인 예를 채택하여 효율적인 와이어 배열을 제공합니다.

가공 설비 부속:
1. 이 기계의 중요한 설치 판은 CNC 컴퓨터 공 수 통제 기계로 가공 센터를 사용하여 제조되, 높은 정밀도 및 질을 지키.
2. 가공 부품은 엔지니어링 설계에 따라 엄격하게 이루어집니다. 밀링 머신, 그라인더, 선반, 와이어 절단 및 열처리와 같은 다양한 가공 공정이 사용되어 부품의 품질과 정확성을 보장합니다. 가공 후 클램핑 및 전기 설치 및 시운전이 수행됩니다.
3. 사용된 와이어 하네스(샤프트)는 Sai 스틸 재질로 만들어졌습니다. 크기는 고객의 제공에 따라 다릅니다. 기계에는 효율적인 권선 작업을 위해 권선 축선만 장착되어 있습니다.
