자동 와이드 필름 테이프 커터 8-80 mm ZCUT-80

📅 2025-05-02 👁️ 2,153
  • 제품 모델: ZCUT-80

  • 명세서

    모델 번호: ZCUT-80
    절단 폭: 8-80mm
    디스플레이: LED 디지털 튜브
    구동 방식: 스테퍼 모터
    절단 정확도: 높음
    절단 속도: 빠름
    케이스 재질: 스테인리스 스틸
    감지 방식: 광전 스위치
    호환 테이프: 모든 유형의 점착성 테이프
  • 지금 문의하기

ZCUT-80은 폭 8~80 mm의 점착 및 비점착 필름을 설정 길이로 절단하며, 길이는 4키 패널에서 입력하고 LED 표시에 나타난다. 포장 또는 가공 작업대에서 PET·PE 보호 필름, 동박, 양면 테이프를 처리하도록 구성했다.

와이드 보호 필름은 손으로 곧게 당기기 어렵다. 롤이 흔들리고 절단선이 직각에서 벗어나며, 이형지가 없는 필름은 기준으로 삼을 끝단도 없다. ZCUT-80은 하부 공급 롤러와 상부 압착 롤러 사이로 웹을 이송해 80 mm 필름도 전폭에 걸쳐 평평하게 유지한다. 광전 스위치가 점착선을 검지해 매 사이클 같은 지점에서 공급을 종료하므로, 투명 필름과 무이형 필름도 반복 정밀도를 확보한다.

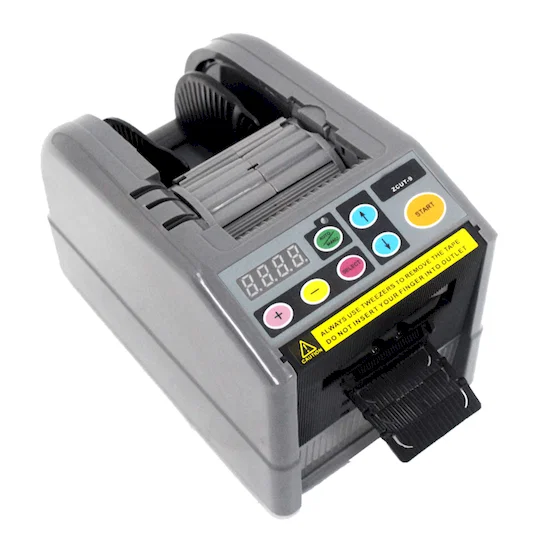

ZCUT-200은 동일한 스테인리스 하우징과 스테퍼 구동을 200 mm 스로트로 확장해 전폭 패널 필름에 대응하고, ZCUT-9은 5-999 mm 길이 범위와 6개 프리셋, 2롤 동시 절단에 집중한다. ZCUT-80은 8-80 mm, 단일 롤, 디지털 길이 표시로 그 사이에 위치하며, 25 mm 테이프 디스펜서에는 너무 넓고 200 mm 기종을 도입하기에는 좁은 필름을 담당한다.

주요 특징

1. 절단 폭 8-80 mm로 80 mm 보호 필름 롤, 좁은 동박, 8 mm 테이프를 동일한 공급 트랙에서 처리한다.

2. 스테퍼 모터가 프로그램된 길이만큼 공급 롤러를 인덱싱해, 절단 위치가 기계식 스톱이 아닌 스텝 수로 결정된다.

3. 광전 점착 센서가 점착단을 검지해 매 사이클 같은 지점에서 공급을 끝내므로 투명 PET/PE 필름과 무이형 필름을 작업자가 지켜보지 않아도 운용한다.

4. LED 디지털 표시와 4개의 멤브레인 키로 길이를 설정하고 사이클을 시작하며, 작업대 쪽에서 값을 읽을 수 있다.

5. 하부 구동 롤러와 상부 압착 롤러가 웹을 80 mm 전폭에 걸쳐 평평하게 눌러 절단면이 에지에 직각을 유지한다.

6. 스테인리스 케이스에 칼날과 공급 트랙 위 고정 가드를 두고, 전면 배출 슬롯이 절단 스트립을 롤러 밖으로 배출한다.

기술 사양

항목사양
모델ZCUT-80
기기 형식자동 와이드 필름 테이프 커터
절단 폭8-80 mm
표시부LED 디지털 표시관
작동 방식자동 길이 설정 및 절단
소재 호환비점착 및 점착 테이프
검지 방식점착 검지용 광전 스위치
모터스테퍼 모터
구조스테인리스 케이스
공급 롤러2개: 하부 구동 롤러 및 상부 압착 롤러

적용 분야

— 판금 및 아크릴 가공: 절곡과 천공 전 패널 마스킹용으로 길이를 맞춰 절단한 PET 보호 필름.

— 배터리 팩 조립: 셀 감기와 팩 절연용으로 폭에 맞춰 절단한 와이드 PE 및 절연 필름.

— 전자 및 EMI 차폐: 차폐, 접지, 변압기 권선용 동박 및 알루미늄 포일 스트립.

— 명판 및 개스킷 접합: 명판, 개스킷, 렌즈 창에 반복 가능한 길이로 절단한 양면 테이프.

— 포장 라인: 박스 포장 제품의 묶음과 외부 감기용 와이드 투명 필름 스트립.

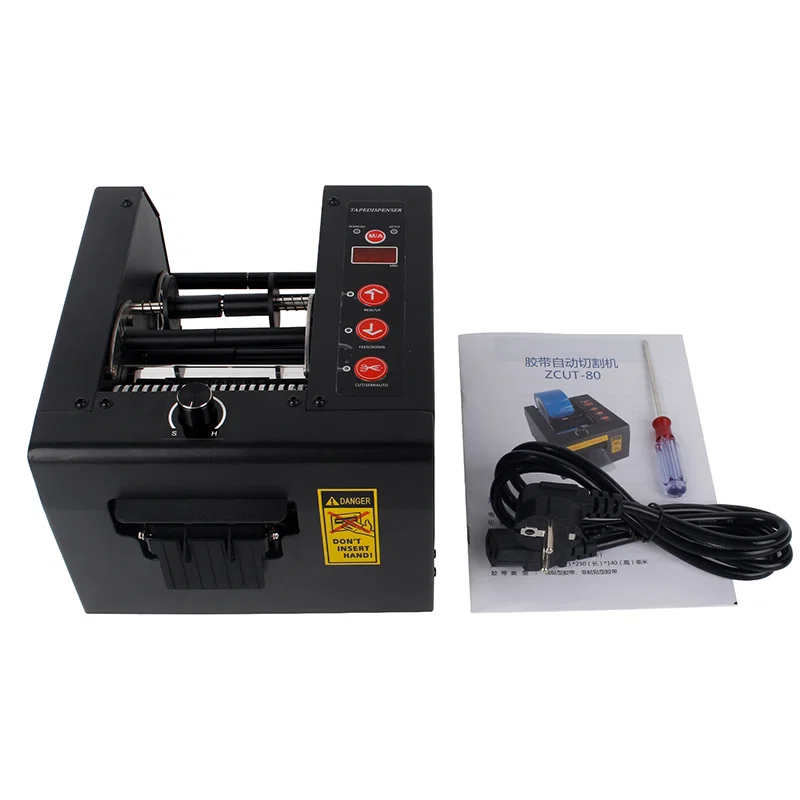

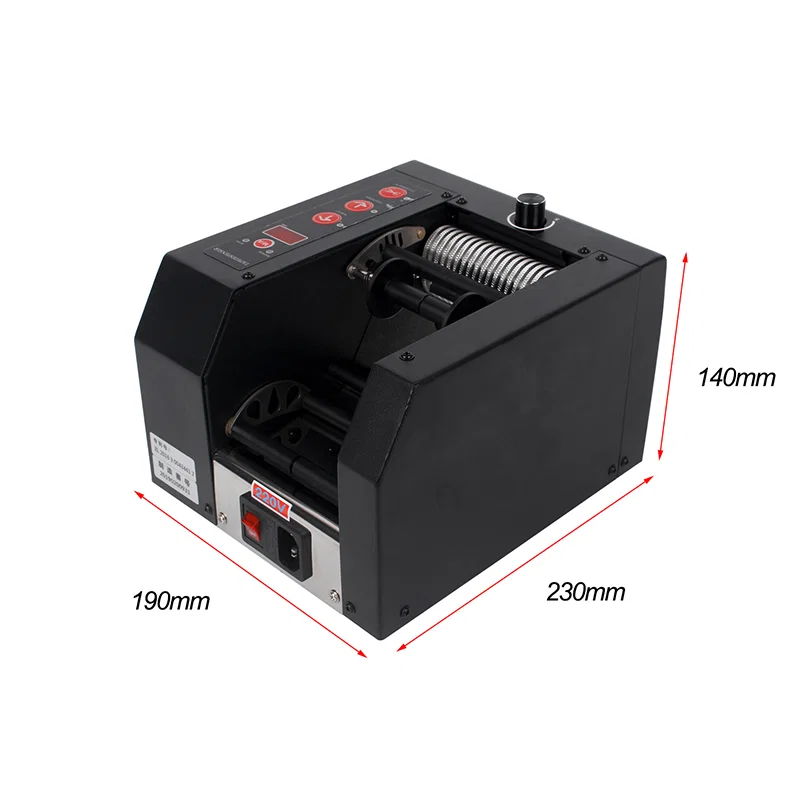

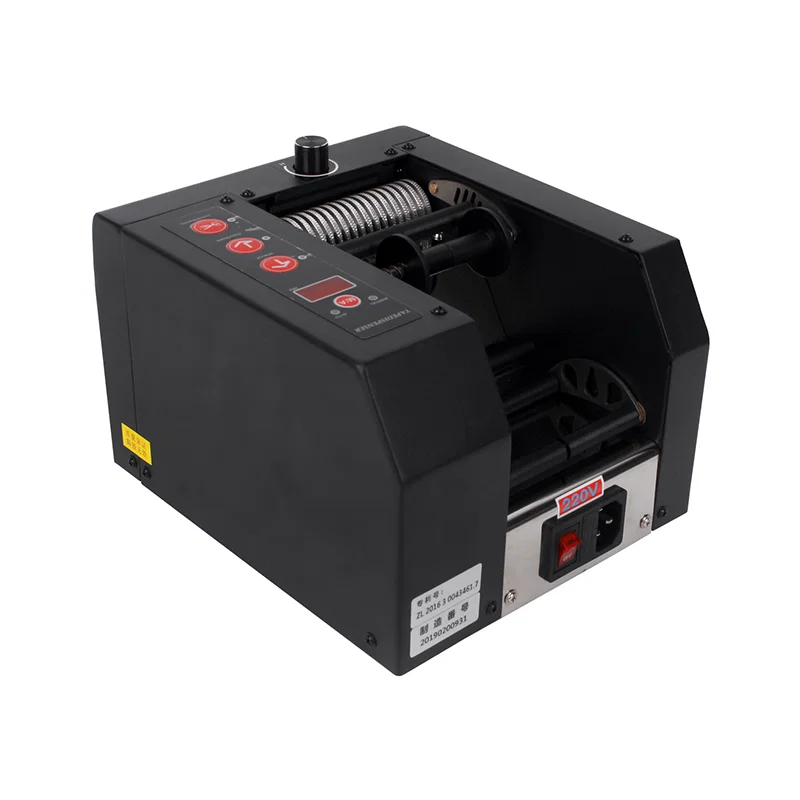

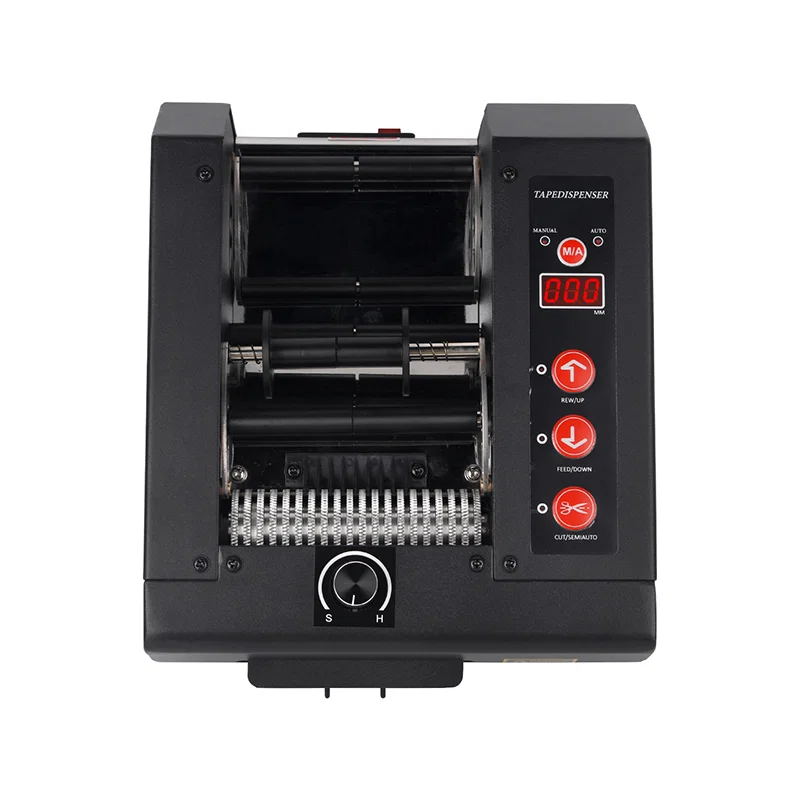

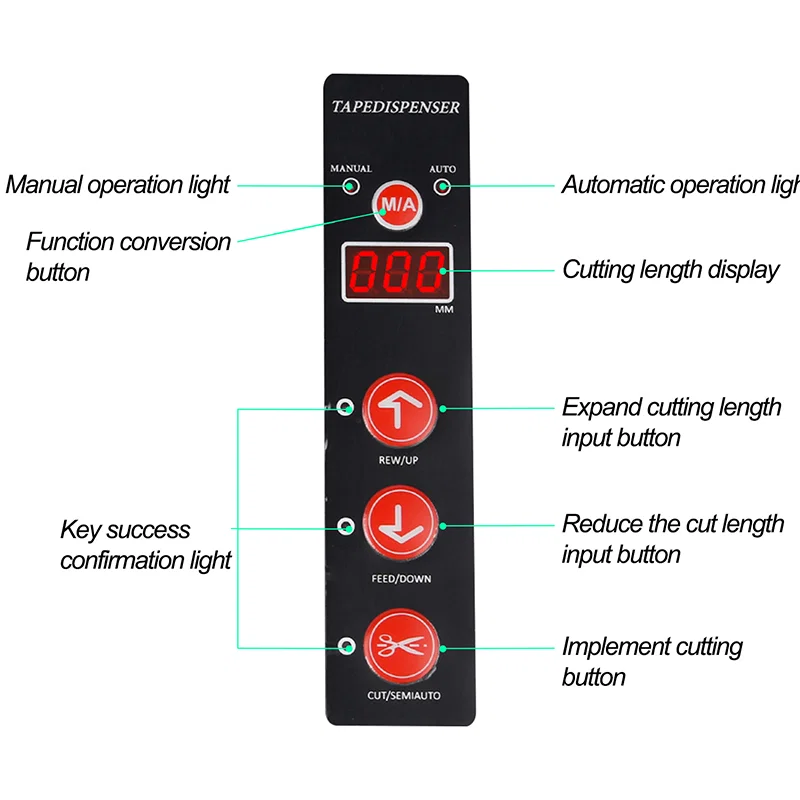

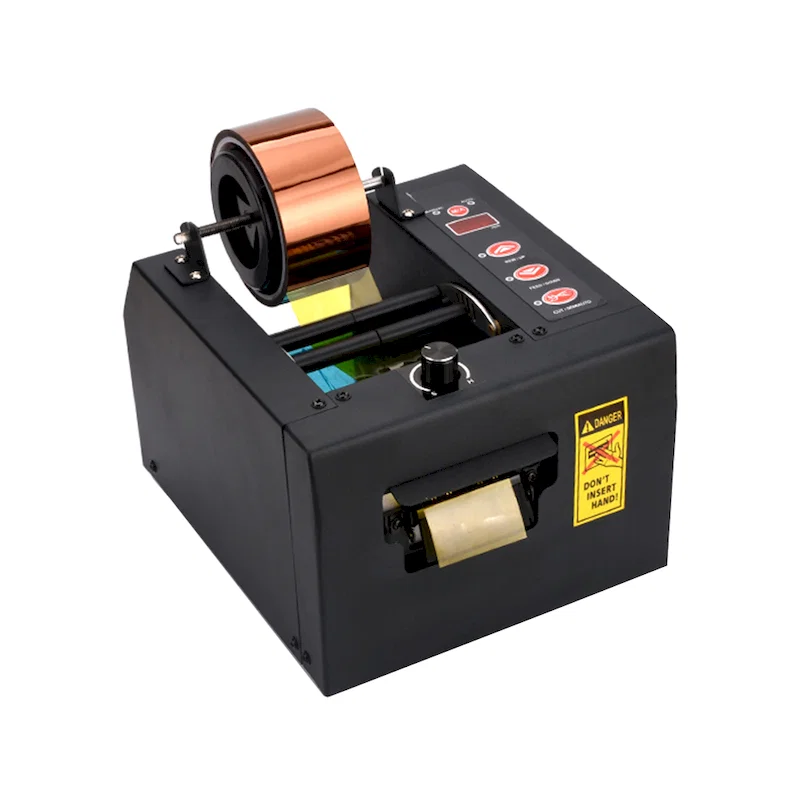

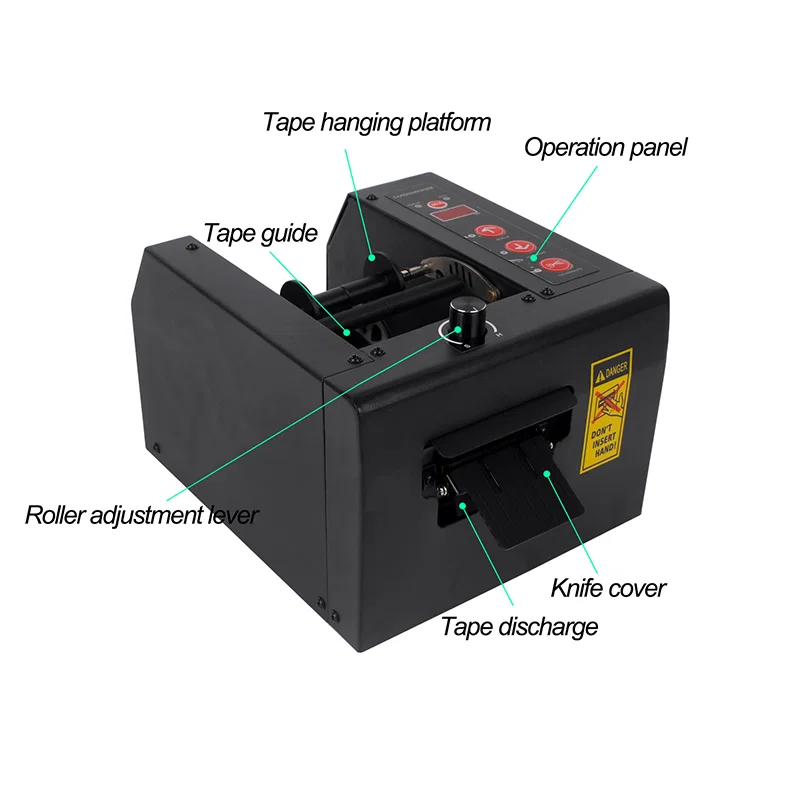

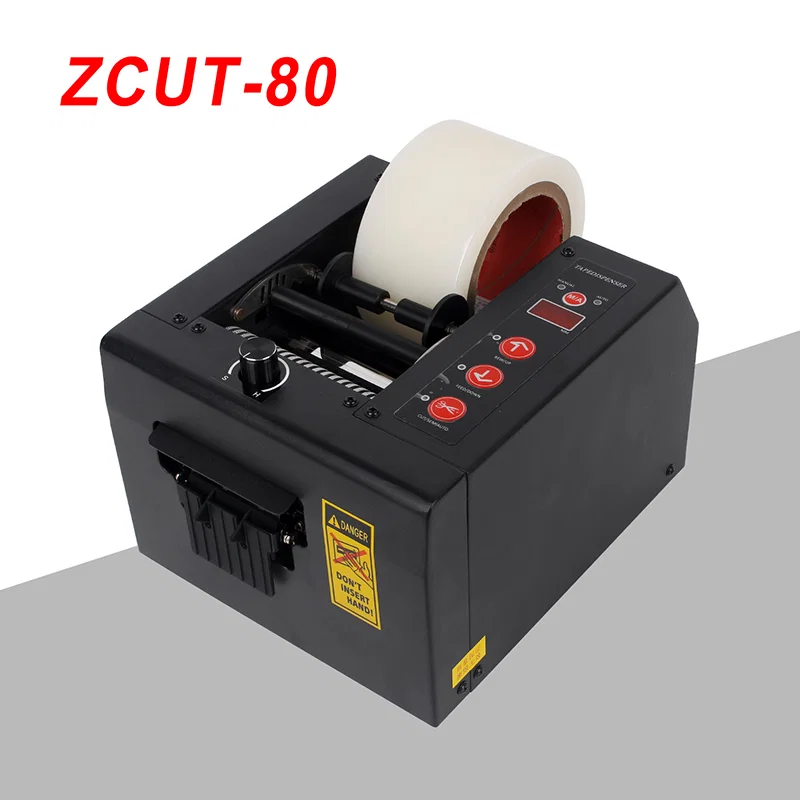

투명 테이프 롤, LED 표시, 경고 라벨이 있는 ZCUT-80 흑색 와이드 커터동박 테이프를 장착하고 전면 슬롯으로 테이프가 나오는 ZCUT-80표시부, 수동·자동 전환 스위치, 절단 버튼이 보이는 ZCUT-80 상면운반 손잡이, 220V 인입구, 시리얼 명판이 있는 ZCUT-80 후면테이프 가이드, 롤러 레버, 칼 커버, 배출 슬롯이 표기된 ZCUT-80길이 표시와 절단 버튼을 설명하는 ZCUT-80 조작 패널테이프를 장착한 ZCUT-80의 190mm x 230mm x 140mm 치수설명서, 전원 코드, 드라이버 액세서리가 포함된 ZCUT-80
