OTP U자형 단말 압착 금형 수평·수직 겸용 JW-AP04
OTP U자형 단말 압착 금형 수평·수직 겸용 JW-AP04 Thumb

OTP U자형 단말 압착 금형 수평·수직 겸용 JW-AP04

📅 2025-05-02 👁️ 2,577
  • 제품 모델: JW-AP04

  • 명세서

    금형 타입: OTP U자형 금형
    압착 방향: 수평 및 수직
    적용 단자: JST 단자
    용도: 전자 산업 압착 작업
  • 지금 문의하기

JW-AP04는 OTP U자형 다이를 기반으로 한 JST 단말 압착 금형이다. 수평과 수직 압착 구성으로 공급되어 하나의 툴 패밀리로 두 가지 프레스 레이아웃을 커버한다.

U자형 압착 형상은 배럴을 직선 측벽으로 닫고 도체부와 절연부 압착을 1회 스트로크로 성형한다. 두 방향을 모두 제공하므로 프레스 레이아웃이 바뀌어도 하나의 압착 사양을 유지할 수 있고, 스트립 높이는 램이 아닌 다이 면의 별도 공급 가이드 플레이트에서 설정한다.

JST 애플리케이터 스테이션의 교체 다이로, 또는 하네스를 수직 벤치 프레스에서 수평 인라인 프레스로 옮길 때 두 번째 방향용 툴로 사용한다.

주요 특징

1. 1회 스트로크로 배럴을 직선 측벽으로 닫는 OTP U자형 다이 형식.

2. 동일 단말 사양에 대해 수평·수직 압착 구성을 선택할 수 있다.

3. 다이 면의 별도 공급 가이드 플레이트로 스트립 높이를 램이 아닌 가이드에서 설정한다.

4. 교체 가능한 압착 조를 갖춘 볼트 체결 강재 다이 본체.

5. 표준 JST 애플리케이터 장착 패턴에 맞춰 천공된 베이스 플레이트.

6. 다이 헤드를 램 블록에 볼트 고정해 베이스 재설정 없이 조를 교체한다.

기술 사양

항목사양
모델JW-AP04
금형 형식OTP U자형 금형
압착 방향수평 및 수직
구조견고한 내구 구조
성능고효율·고정밀
적용 분야단말 압착 공정

적용 분야

— 오픈 배럴 단말용 OTP U자형 다이를 운용하는 JST 단말 압착기

— 동일 단말을 수평·수직 스테이션에서 압착하는 케이블 하네스 제조

— 압착 재검증 없이 방향만 바꿔 다이를 교체하는 벤치 프레스 구성

— 기존 애플리케이터 스테이션의 마모된 U자형 다이 교체

— 단말 크기는 바꾸고 애플리케이터 베이스는 유지하는 혼류 하네스 라인

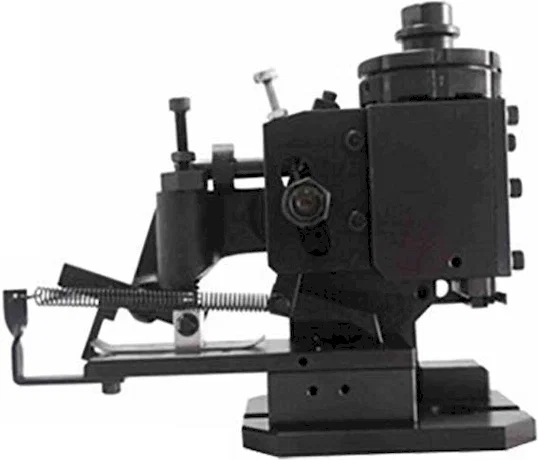

Black OTP transverse crimping applicator, side view with terminal feed arm and springBlack OTP transverse crimping applicator, side view with terminal feed arm and springOTP terminal crimping applicator, opposite side view showing feed pawl and mounting baseRear view of crimping applicator ram and base, black steel with copper-toned platesCrimping applicator front view with adjustable terminal guide, springs and mounting bracketBlack OTP transverse crimping applicator, side view with terminal feed arm and spring
